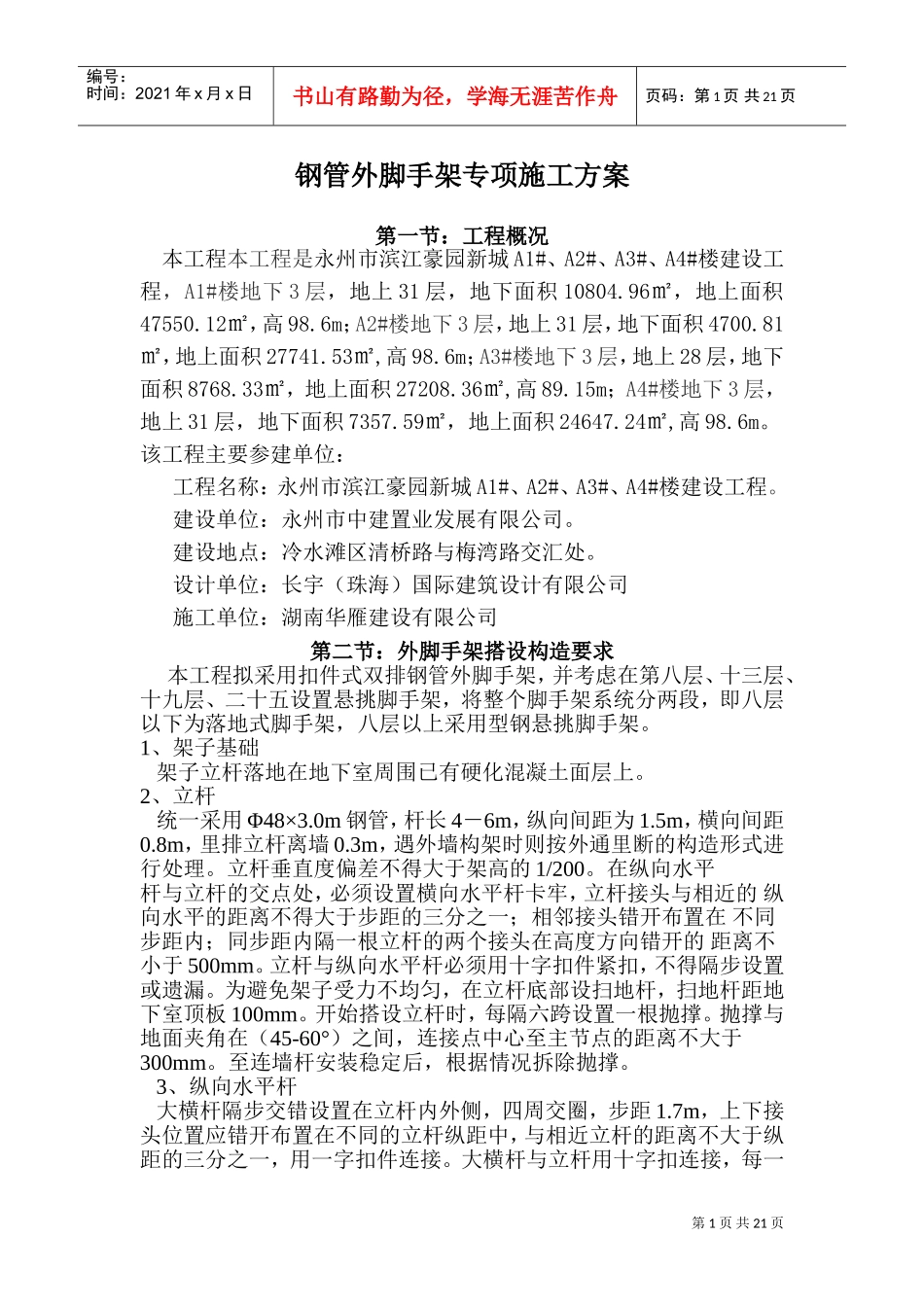

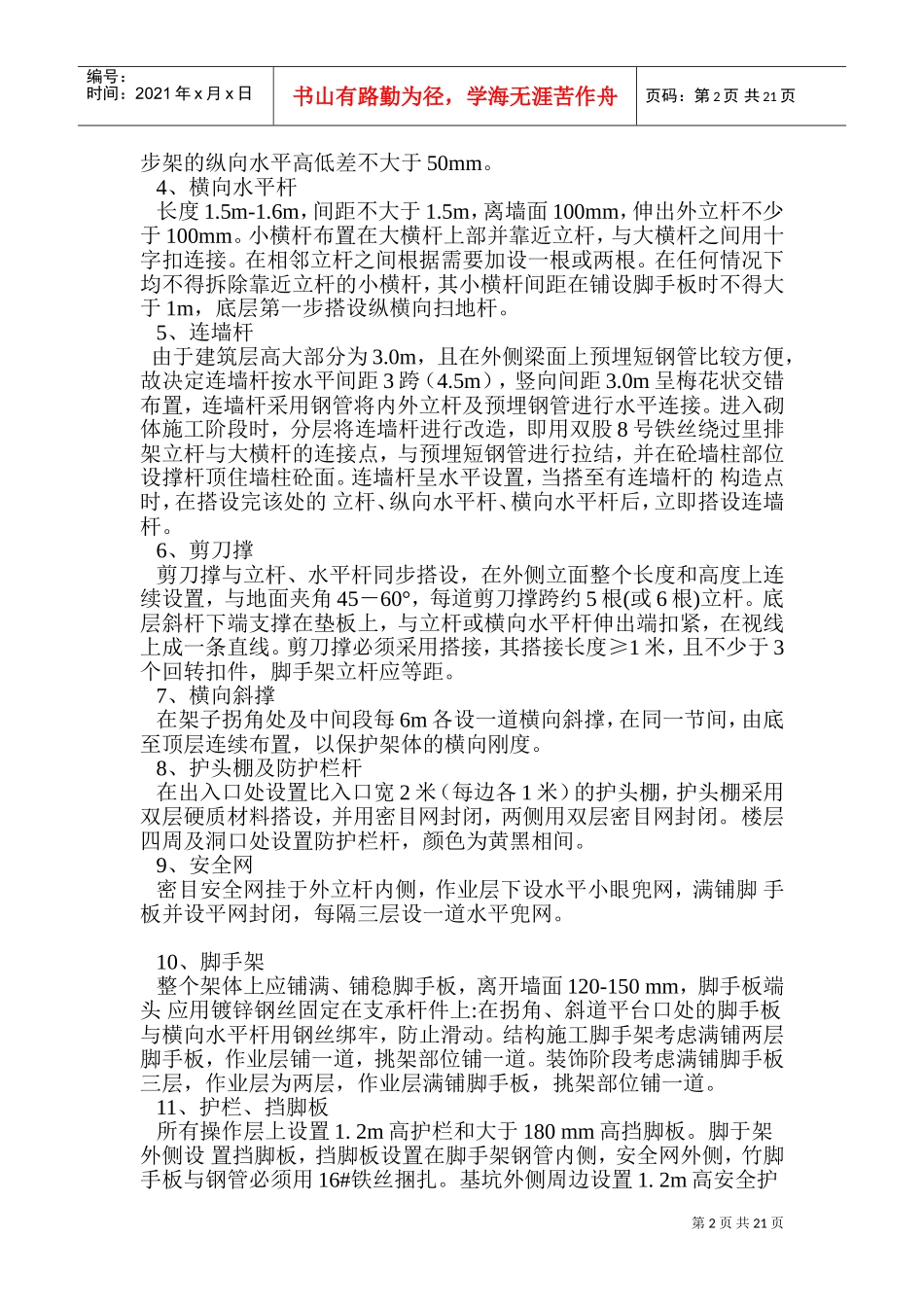

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页钢管外脚手架专项施工方案第一节：工程概况本工程本工程是永州市滨江豪园新城A1#、A2#、A3#、A4#楼建设工程，A1#楼地下3层，地上31层，地下面积10804.96㎡，地上面积47550.12㎡，高98.6m；A2#楼地下3层，地上31层，地下面积4700.81㎡，地上面积27741.53㎡,高98.6m；A3#楼地下3层，地上28层，地下面积8768.33㎡，地上面积27208.36㎡,高89.15m；A4#楼地下3层，地上31层，地下面积7357.59㎡，地上面积24647.24㎡,高98.6m。该工程主要参建单位：工程名称：永州市滨江豪园新城A1#、A2#、A3#、A4#楼建设工程。建设单位：永州市中建置业发展有限公司。建设地点：冷水滩区清桥路与梅湾路交汇处。设计单位：长宇（珠海）国际建筑设计有限公司施工单位：湖南华雁建设有限公司第二节：外脚手架搭设构造要求本工程拟采用扣件式双排钢管外脚手架，并考虑在第八层、十三层、十九层、二十五设置悬挑脚手架，将整个脚手架系统分两段，即八层以下为落地式脚手架，八层以上采用型钢悬挑脚手架。1、架子基础架子立杆落地在地下室周围已有硬化混凝土面层上。2、立杆统一采用Φ48×3.0m钢管，杆长4－6m，纵向间距为1.5m，横向间距0.8m，里排立杆离墙0.3m，遇外墙构架时则按外通里断的构造形式进行处理。立杆垂直度偏差不得大于架高的1/200。在纵向水平杆与立杆的交点处，必须设置横向水平杆卡牢，立杆接头与相近的纵向水平的距离不得大于步距的三分之一；相邻接头错开布置在不同步距内；同步距内隔一根立杆的两个接头在高度方向错开的距离不小于500mm。立杆与纵向水平杆必须用十字扣件紧扣，不得隔步设置或遗漏。为避免架子受力不均匀，在立杆底部设扫地杆，扫地杆距地下室顶板100mm。开始搭设立杆时，每隔六跨设置一根抛撑。抛撑与地面夹角在（45-60°）之间，连接点中心至主节点的距离不大于300mm。至连墙杆安装稳定后，根据情况拆除抛撑。3、纵向水平杆大横杆隔步交错设置在立杆内外侧，四周交圈，步距1.7m，上下接头位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一，用一字扣件连接。大横杆与立杆用十字扣连接，每一第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页步架的纵向水平高低差不大于50mm。4、横向水平杆长度1.5m-1.6m，间距不大于1.5m，离墙面100mm，伸出外立杆不少于100mm。小横杆布置在大横杆上部并靠近立杆，与大横杆之间用十字扣连接。在相邻立杆之间根据需要加设一根或两根。在任何情况下均不得拆除靠近立杆的小横杆，其小横杆间距在铺设脚手板时不得大于1m，底层第一步搭设纵横向扫地杆。5、连墙杆由于建筑层高大部分为3.0m，且在外侧梁面上预埋短钢管比较方便，故决定连墙杆按水平间距3跨（4.5m），竖向间距3.0m呈梅花状交错布置，连墙杆采用钢管将内外立杆及预埋钢管进行水平连接。进入砌体施工阶段时，分层将连墙杆进行改造，即用双股8号铁丝绕过里排架立杆与大横杆的连接点，与预埋短钢管进行拉结，并在砼墙柱部位设撑杆顶住墙柱砼面。连墙杆呈水平设置，当搭至有连墙杆的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，立即搭设连墙杆。6、剪刀撑剪刀撑与立杆、水平杆同步搭设，在外侧立面整个长度和高度上连续设置，与地面夹角45－60°，每道剪刀撑跨约5根(或6根)立杆。底层斜杆下端支撑在垫板上，与立杆或横向水平杆伸出端扣紧，在视线上成一条直线。剪刀撑必须采用搭接，其搭接长度≥1米，且不少于3个回转扣件，脚手架立杆应等距。7、横向斜撑在架子拐角处及中间段每6m各设一道横向斜撑，在同一节间，由底至顶层连续布置，以保护架体的横向刚度。8、护头棚及防护栏杆在出入口处设置比入口宽2米（每边各1米）的护头棚，护头棚采用双层硬质材料搭设，并用密目网封闭，两侧用双层密目网封闭。楼层四周及洞口处设置防护栏杆，颜色为黄黑相间。9、安全网密目安全网挂于外立杆内侧，作业层下设水平小眼兜网，满铺脚手板并设平网封闭，每隔三层设一道水平兜网。10、脚手架整个架体上应铺满、铺稳脚手板，离开墙面120...
