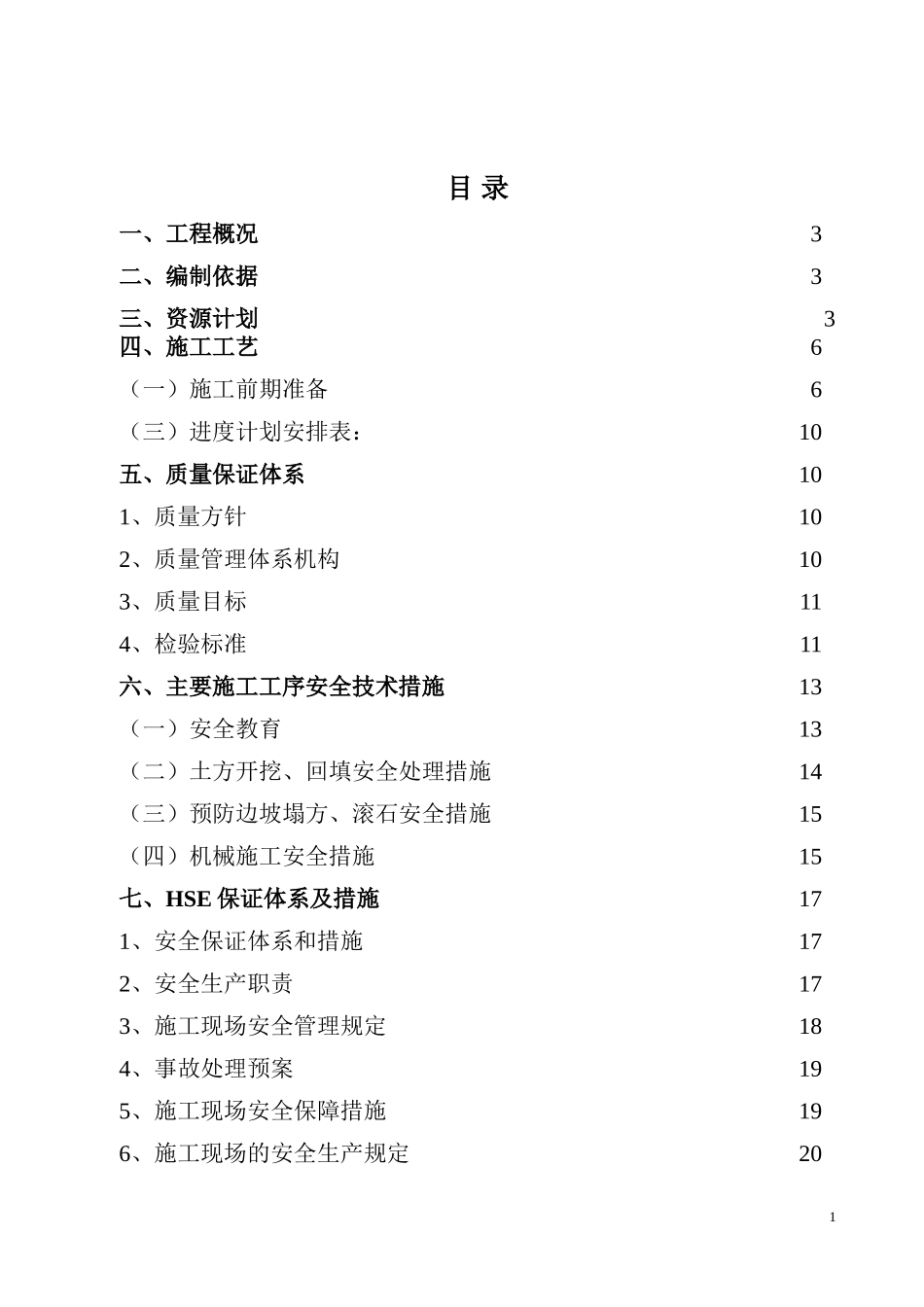

中国石化销售有限公司华南分公司西南成品油管道百昆线水保工程肖家营村委会毛石混凝土挡土墙施工方案（二级）编制：审核：审批:中石化第五建设有限公司销售华南工程项目部2016年10月0目录一、工程概况3二、编制依据3三、资源计划3四、施工工艺6（一）施工前期准备6（三）进度计划安排表：10五、质量保证体系101、质量方针102、质量管理体系机构103、质量目标114、检验标准11六、主要施工工序安全技术措施13（一）安全教育13（二）土方开挖、回填安全处理措施14（三）预防边坡塌方、滚石安全措施15（四）机械施工安全措施15七、HSE保证体系及措施171、安全保证体系和措施172、安全生产职责173、施工现场安全管理规定184、事故处理预案195、施工现场安全保障措施196、施工现场的安全生产规定201八、应急计划221、应急准备222、应急响应233、应急管理规定244、应急处理方法25九、风险评价和(JHA)记录表271、风险评价与控制措施表272、工作危害分析记录表292一、工程概况本工程为成品油管道水保工程，玉溪-昆明段位于云南高原地区，属于滇中湖盆喀斯特高原亚区，以高原中山地貌为主，大部分高原面保存较为完整，地形起伏和缓，玉溪地处云贵高原西缘，地势西北高、东南低，地形复杂，山地、峡谷、高原、盆地交错分布。护岸挡墙采用重力式挡墙结构型式，用C15毛石混凝土制作，高度采用不等高型式，根据岸坡的高度确定墙体的高度，挡墙顶应与岸坡坡面持平。护岸挡墙两端应崁入坡体中，墙体与岸坡间不留间隙。墙体材料为毛石砼和浆砌块石挡墙。其毛石砼毛石含量为20%，砼含量为80%，混凝土为C15。挡土墙毛石采用１５cm—30cm石块，强度不小于30MPa。墙体材料为毛石砼和浆砌块石挡墙。墙体高度为10.5m，长度为25m,挡土墙为920.2m³，排水沟30m³。由于在施工中存在很多不可预见性的因素，为了能够保证工程的正常进行，特编制此方案。参建单位：建设单位：中国石化销售有限公司华南分公司监理单位：濮阳市中原石化工程建设监理有限公司。设计单位：中国科学水利部城都山地灾害与环境研究所施工单位：中石化第五建设有限公司二、编制依据(1)施工图纸。(2)华南分公司《施工作业安全管理规定》。(3)《建筑地基基础工程施工质量验收规范》GB50202-2002（4）《工程测量规范》GB50026-2007(5)《建筑边坡工程技术规范》GB50330-2002本公司现有施工设备、施工技术水平及以往施工经验。三、资源计划31.1人员组织①项目施工领导小组为确保施工高效优质、安全顺利完工，根据项目管理的要求，组成以项目经理马纲为组长的现场领导小组。组长：马纲副组长：焦转成组员：尤晓冠、缪树云、尤华革HSE监督员：于来群②职责、任务划分组长马纲：负责主抓施工管理工作，为本工程项目的第一负责人。副组长焦转成：主要负责施工项目中具体执行工作，并配合组长负责施工管理工作。组员尤华革：负责本次施工的现场生产、协调工作。组员缪树云：管负责本次施工的技术规范和标准的执行工作，同时负责业主文件传达、生产情况上报的工作。组员尤晓冠：负责物资采购及后勤保障工作。HSE监督员于来群：负责本次项目的安全管理工作。施工人员：负责本次项目的现场具体施工工作。1.2施工人员计划表1.3组织机构4序号工种人数序号工种人数1现场总负责17电工22技术/负责人13SHE监护14普工325测量工16司机4总计532、主要工机具计划投入的主要施工机械设备表序号机械或设备名称型号规格数量单位能力备注1全站仪RTS6021台2水准仪QSZ-321台3挖掘机1台4推土机1台5振动棒3个6自卸汽车5T3台7破碎机0.9立方2台8干粉灭火器8kg6瓶三、原材料要求1、本工程设计为C15毛石砼挡墙和M7.5浆砌块石，毛石含量为20%，片（块）石采用石质一致，不易风化、无裂缝、最低强度不小于MU30。2、设计高度在10.5m；墙顶宽度在1.2-2.5m、基础宽度为4m。3、基底承载力要求≥200Kpa，挡土墙墙趾处埋深必须≥200cm。5项目经理：马纲机材员：尤晓冠项目副经理：焦转成项目经理部质检员：繆树云技术员：刘明朋施工一队安全员：孔凡伟施工二队4、墙体设置泄水孔，间距2m，外斜坡度为５%，采用直径为100mmPVC管成梅花型布置；进水口下部用粘土夯实封层厚30-50cm，其反...
