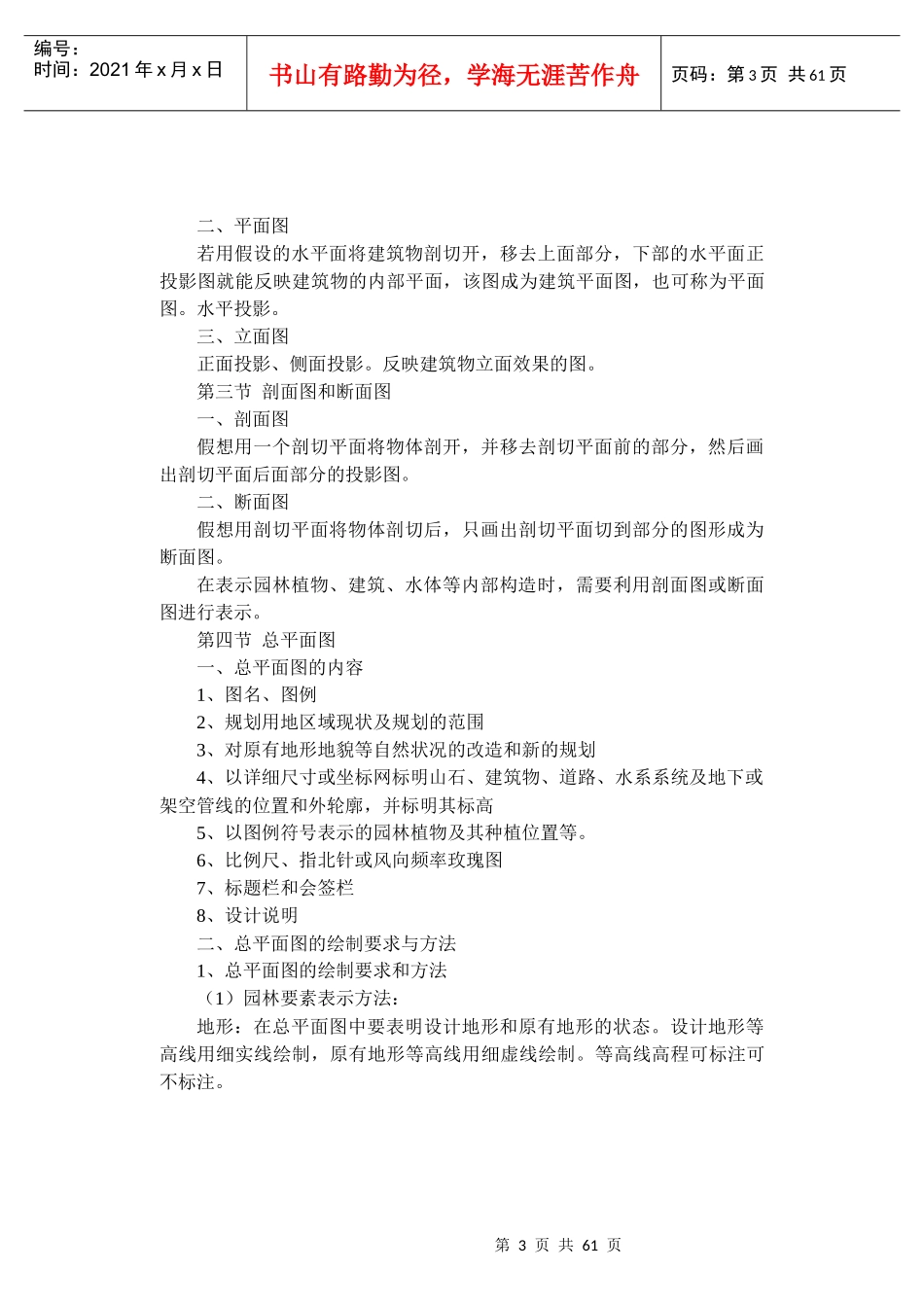

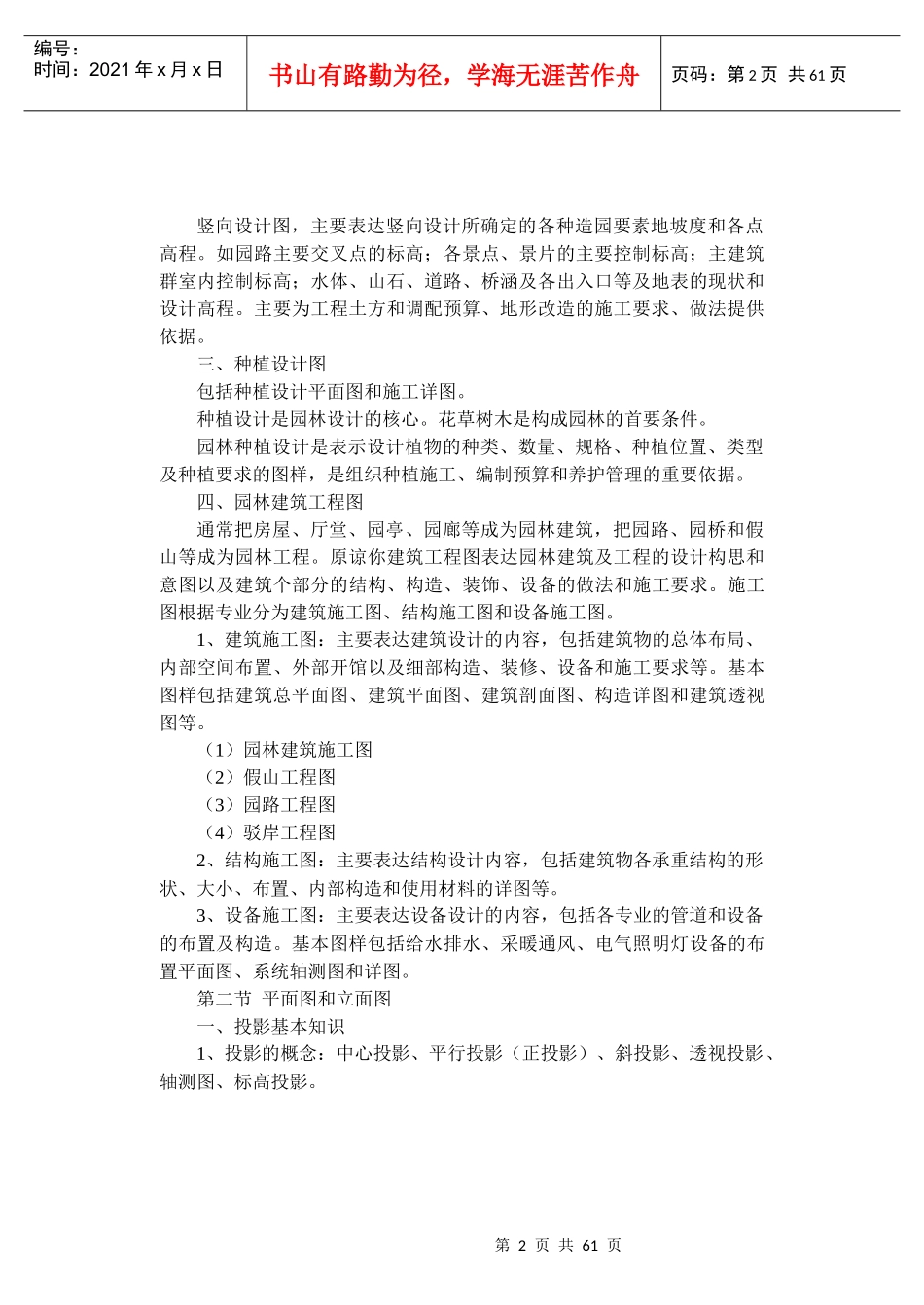

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页园林园艺新技术第1课园林制图规范（一）主要内容：1、园林工程图包含内容、园林总体规划设计图内容2、园林图的表达方式3、园林总平面图内容、种植设计图内容重点：掌握园林工程图包含内容、园林总体规划设计图内容、园林图表达方式、园林总平面图绘制、园林种植设计图绘制。难点：园林图平面、立面、剖面等表达方式、园林总平面图及种植设计图表达和绘制。第一章园林制图基本知识工程图是按一定的规则和方式并遵循国家工程建设标准有关规定绘制的，来准确表达工程物体的形状、大小、位置，并说明有关技术要求的图样。园林建设经过两个过程，一是设计，二是施工。园林设计图是设计人员综合运用山石、水体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。第一节园林工程图一、园林总体规划设计图园林总体规划设计图，简称总平面图。它表明一个征用地区域范围的总体综合设计的内容，反映组成园林各部分之间的平面关系与长宽尺寸，是表现工程总体布局的图样，也是工程施工放线、土方工程及编制施工规划的依据。总体平面图表示根据工程任务书和城市规划的要求，在征用地渔区范围内对原有的自然状况的改造和新规划的总体综合设计意图。主要包括：景区景点的设置，出入口位置及主要拟建建筑物，假山和其他构筑物的风格、规模等各专业系统的规划，竖向及地貌设计、园路系统、河湖系统、绿化规划、景观设置等。二、竖向设计图用来补充说明总平面图，反映园林要素的实际高程及它们之间的高度差别。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页竖向设计图，主要表达竖向设计所确定的各种造园要素地坡度和各点高程。如园路主要交叉点的标高；各景点、景片的主要控制标高；主建筑群室内控制标高；水体、山石、道路、桥涵及各出入口等及地表的现状和设计高程。主要为工程土方和调配预算、地形改造的施工要求、做法提供依据。三、种植设计图包括种植设计平面图和施工详图。种植设计是园林设计的核心。花草树木是构成园林的首要条件。园林种植设计是表示设计植物的种类、数量、规格、种植位置、类型及种植要求的图样，是组织种植施工、编制预算和养护管理的重要依据。四、园林建筑工程图通常把房屋、厅堂、园亭、园廊等成为园林建筑，把园路、园桥和假山等成为园林工程。原谅你建筑工程图表达园林建筑及工程的设计构思和意图以及建筑个部分的结构、构造、装饰、设备的做法和施工要求。施工图根据专业分为建筑施工图、结构施工图和设备施工图。1、建筑施工图：主要表达建筑设计的内容，包括建筑物的总体布局、内部空间布置、外部开馆以及细部构造、装修、设备和施工要求等。基本图样包括建筑总平面图、建筑平面图、建筑剖面图、构造详图和建筑透视图等。（1）园林建筑施工图（2）假山工程图（3）园路工程图（4）驳岸工程图2、结构施工图：主要表达结构设计内容，包括建筑物各承重结构的形状、大小、布置、内部构造和使用材料的详图等。3、设备施工图：主要表达设备设计的内容，包括各专业的管道和设备的布置及构造。基本图样包括给水排水、采暖通风、电气照明灯设备的布置平面图、系统轴测图和详图。第二节平面图和立面图一、投影基本知识1、投影的概念：中心投影、平行投影（正投影）、斜投影、透视投影、轴测图、标高投影。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页二、平面图若用假设的水平面将建筑物剖切开，移去上面部分，下部的水平面正投影图就能反映建筑物的内部平面，该图成为建筑平面图，也可称为平面图。水平投影。三、立面图正面投影、侧面投影。反映建筑物立面效果的图。第三节剖面图和断面图一、剖面图假想用一个剖切平面将物体剖开，并移去剖切平面前的部分，然后画出剖切平面后面部分的投影图。二、断面图假想用剖切平面将物体剖切后，只画出剖切平面切到部分的图形成为断面图。在表示园林植物、建筑、水体等内部构造时，需要利用剖面图或断面图进行表示。第四节总平...
