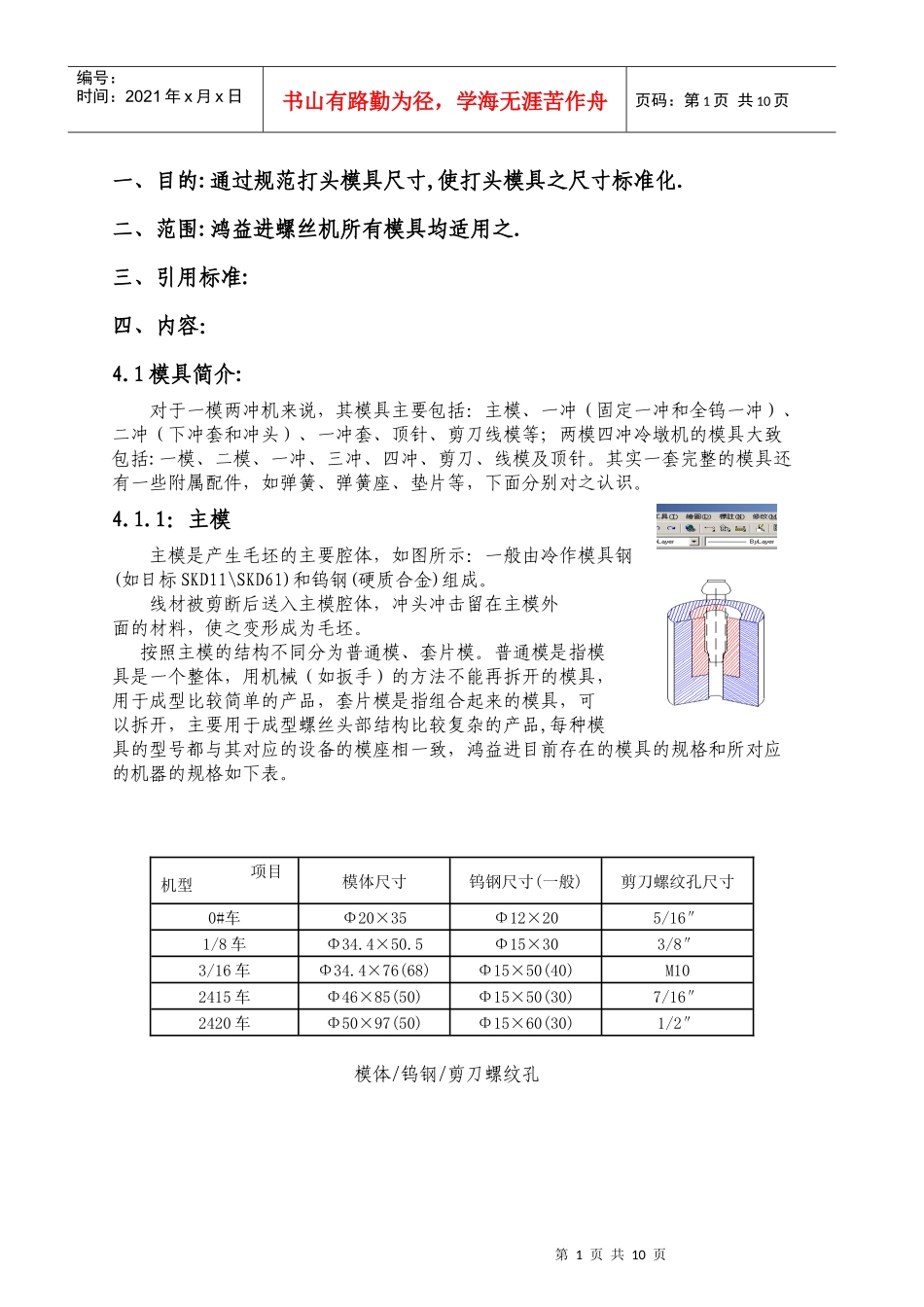

第1页共10页机型编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、目的:通过规范打头模具尺寸,使打头模具之尺寸标准化.二、范围:鸿益进螺丝机所有模具均适用之.三、引用标准:四、内容：4.1模具简介:对于一模两冲机来说，其模具主要包括：主模、一冲（固定一冲和全钨一冲）、二冲（下冲套和冲头）、一冲套、顶针、剪刀线模等；两模四冲冷墩机的模具大致包括:一模、二模、一冲、三冲、四冲、剪刀、线模及顶针。其实一套完整的模具还有一些附属配件，如弹簧、弹簧座、垫片等，下面分别对之认识。4.1.1：主模主模是产生毛坯的主要腔体，如图所示：一般由冷作模具钢(如日标SKD11\SKD61)和钨钢(硬质合金)组成。线材被剪断后送入主模腔体，冲头冲击留在主模外面的材料，使之变形成为毛坯。按照主模的结构不同分为普通模、套片模。普通模是指模具是一个整体，用机械（如扳手）的方法不能再拆开的模具，用于成型比较简单的产品，套片模是指组合起来的模具，可以拆开，主要用于成型螺丝头部结构比较复杂的产品,每种模具的型号都与其对应的设备的模座相一致，鸿益进目前存在的模具的规格和所对应的机器的规格如下表。项目模体尺寸钨钢尺寸(一般)剪刀螺纹孔尺寸0#车Φ20×35Φ12×205/16″1/8车Φ34.4×50.5Φ15×303/8″3/16车Φ34.4×76(68)Φ15×50(40)M102415车Φ46×85(50)Φ15×50(30)7/16″2420车Φ50×97(50)Φ15×60(30)1/2″模体/钨钢/剪刀螺纹孔第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页普通主模标准规格标注法:ΦD2×ΦD1×L1×ΦD×LF头:ΦD3×N°项目机型LL1L2ΦDΦD1ΦD2ΦD3N°0#车3520/2012///1/8车50.530/34.415///3/16车76(68)40/34.415///套片主模注:模体的总长(L)=套片厚度+模芯总长标准规格标注法:模壳、模芯、套片项目机型LΦD0#车35201/8车50.534.43/16车76(68)34.4第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页套片标准规格标注法:ΦD(MAX)×N°×ΦD1×H项目机型HΦDΦD1N°H=5.0以下H=5.0以上(含)0#车/12/15/18/7°5°1/8车//3/16车//模芯标准规格标准注法:ΦD3XΦD2XLF头:ΦD4XN°项目机型LL1L2ΦDΦD1ΦD2ΦD3ΦD3N°0#车35-套片厚/2012/12///1/8车50．5-套片厚1530252015///3/16车76(68)-套片厚22(20)40252015///第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4.1.2上冲：上冲主要用来完成毛坯头部的初步成型，为头部最终成型做准备。按照结构分为整体式与活动式，也是由冷作模具钢与钨钢组成.整体式标准规格标注法:ΦD3×ΦD×L头型项目机型LL1L2ΦDΦD1ΦD2ΦD30#车45251018138/1/8车523015251610/3/16车7045153119.512/24157045153119.512/24207045203119.515/全钨上冲第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页标准规格标注法:ΦD3×ΦD1/ΦD×L×L1项目机型LL1L2ΦDΦD1ΦD2ΦD30#车30551312//1/8车40551615//3/16车40552019//2415车40552019//2420车40552019//上冲套标准规格标注法:L×ΦD1×ΦD2×ΦD3项目机型LL1L2ΦDΦD1ΦD2ΦD3M第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页0#车451212221813.512M41/8车521515282518.515M63/16车701717343120.519M62415701717343120.519M62420701717343120.519M64.1.3下冲套：下冲套是用来固定冲头或冲针、冲棒等用的，与相应的冲头、冲针等配合在一起共同完成毛坯的头部形状（如盘头、F头、六角头等），下冲套一般也是由冷作模具钢材料制作。标准规格标注法:ΦD2项目机型LL1L2ΦDΦD1ΦD2ΦD30#车4524.8122218/61/8车5224.8152825/73/16车7024.8183431/824157024.8183431/824207024.8183431/8圆孔下冲套第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页标准规格标注法:ΦD5×ΦD2×L2项目机型LL1L2L3ΦDΦD1ΦD2ΦD3ΦD4ΦD50#车4512122022181213//1/8车52151...
