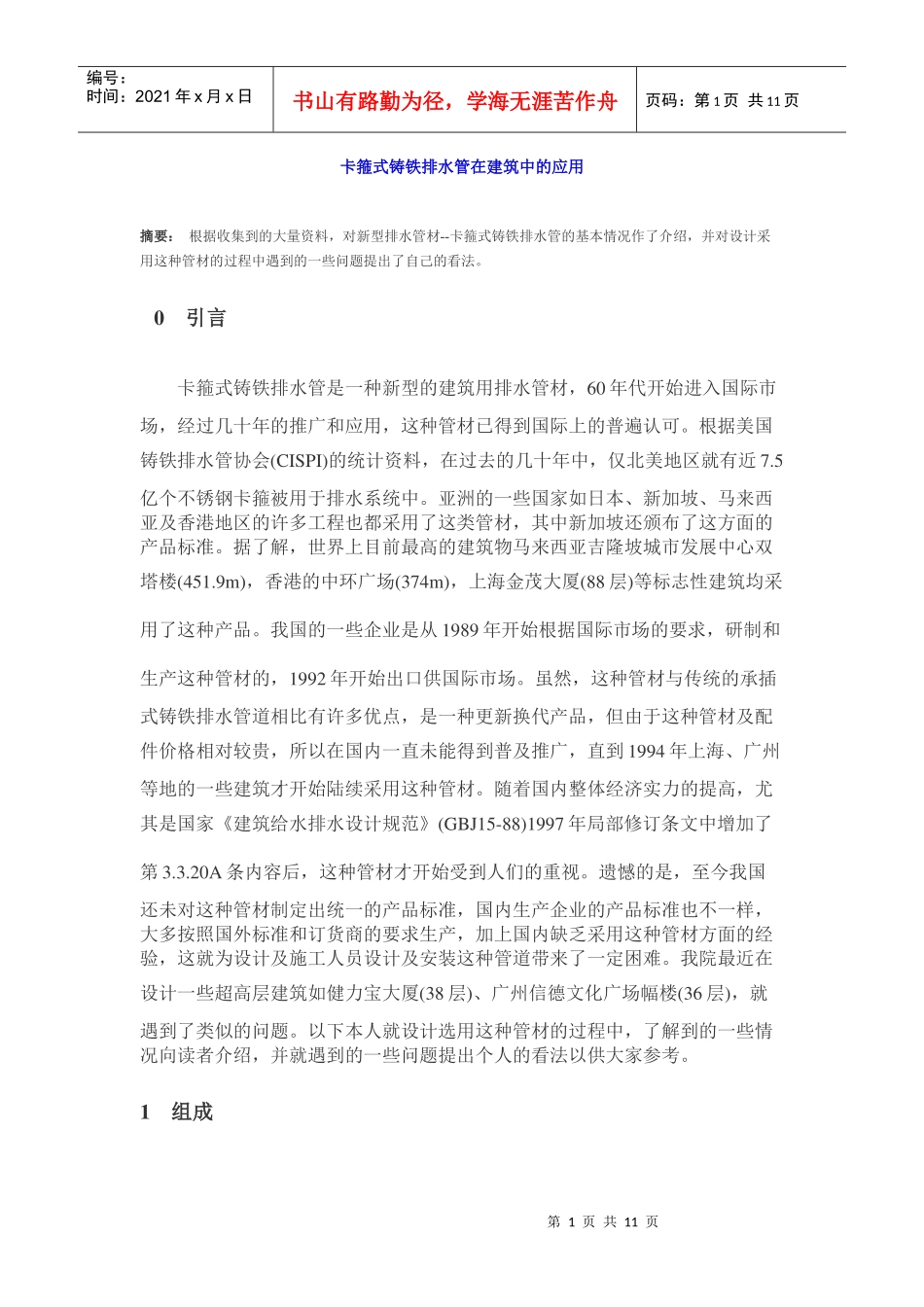

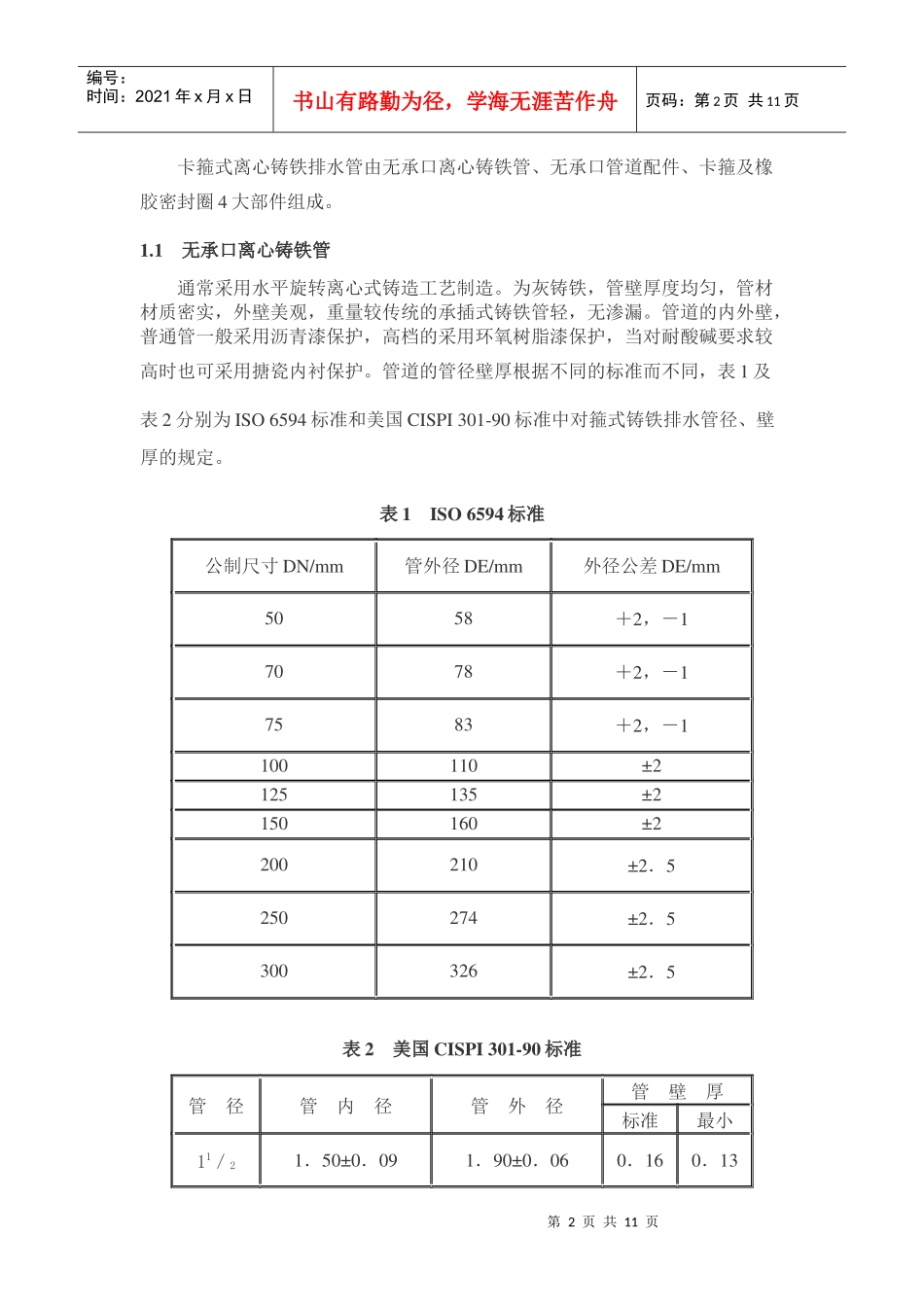

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页卡箍式铸铁排水管在建筑中的应用摘要：根据收集到的大量资料，对新型排水管材--卡箍式铸铁排水管的基本情况作了介绍，并对设计采用这种管材的过程中遇到的一些问题提出了自己的看法。0引言卡箍式铸铁排水管是一种新型的建筑用排水管材，60年代开始进入国际市场，经过几十年的推广和应用，这种管材已得到国际上的普遍认可。根据美国铸铁排水管协会(CISPI)的统计资料，在过去的几十年中，仅北美地区就有近7.5亿个不锈钢卡箍被用于排水系统中。亚洲的一些国家如日本、新加坡、马来西亚及香港地区的许多工程也都采用了这类管材，其中新加坡还颁布了这方面的产品标准。据了解，世界上目前最高的建筑物马来西亚吉隆坡城市发展中心双塔楼(451.9m)，香港的中环广场(374m)，上海金茂大厦(88层)等标志性建筑均采用了这种产品。我国的一些企业是从1989年开始根据国际市场的要求，研制和生产这种管材的，1992年开始出口供国际市场。虽然，这种管材与传统的承插式铸铁排水管道相比有许多优点，是一种更新换代产品，但由于这种管材及配件价格相对较贵，所以在国内一直未能得到普及推广，直到1994年上海、广州等地的一些建筑才开始陆续采用这种管材。随着国内整体经济实力的提高，尤其是国家《建筑给水排水设计规范》(GBJ15-88)1997年局部修订条文中增加了第3.3.20A条内容后，这种管材才开始受到人们的重视。遗憾的是，至今我国还未对这种管材制定出统一的产品标准，国内生产企业的产品标准也不一样，大多按照国外标准和订货商的要求生产，加上国内缺乏采用这种管材方面的经验，这就为设计及施工人员设计及安装这种管道带来了一定困难。我院最近在设计一些超高层建筑如健力宝大厦(38层)、广州信德文化广场幅楼(36层)，就遇到了类似的问题。以下本人就设计选用这种管材的过程中，了解到的一些情况向读者介绍，并就遇到的一些问题提出个人的看法以供大家参考。1组成第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页卡箍式离心铸铁排水管由无承口离心铸铁管、无承口管道配件、卡箍及橡胶密封圈4大部件组成。1.1无承口离心铸铁管通常采用水平旋转离心式铸造工艺制造。为灰铸铁，管壁厚度均匀，管材材质密实，外壁美观，重量较传统的承插式铸铁管轻，无渗漏。管道的内外壁，普通管一般采用沥青漆保护，高档的采用环氧树脂漆保护，当对耐酸碱要求较高时也可采用搪瓷内衬保护。管道的管径壁厚根据不同的标准而不同，表1及表2分别为ISO6594标准和美国CISPI301-90标准中对箍式铸铁排水管径、壁厚的规定。表1ISO6594标准公制尺寸DN/mm管外径DE/mm外径公差DE/mm5058＋2，－17078＋2，－17583＋2，－1100110±2125135±2150160±2200210±2．5250274±2．5300326±2．5表2美国CISPI301-90标准管径管内径管外径管壁厚标准最小11／21．50±0．091．90±0．060．160．13第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页22．00±0．062．35±0．090．160．1333．00±0．063．35±0．090．160．1344．00±0．064．38±0．090．190．1554．94±0．095．30±0．090．190．1565．94±0．096．30±0．090．190．1587．94±0．138．38±0．130．230．171010．00±0．1310．56±0．090．280．22与国际标准不同，美国标准采用英制(表2中单位为英寸)，且管道又分为端头带突缘的管和不带突缘的管两种，而国际标准只有不带突缘的管的规格。1.2无承口管道配件采用无箱射压造型铸造生产线制造，管径尺寸统一，管壁厚度均匀，外表美观，能与离心无承口铸铁管配套。其防腐保护同管道一样，但其壁厚较管道略厚。1.3卡箍卡箍有很多种构造形式，大多采用螺栓收紧。较为流行的卡箍有按美国CISPI310-90标准生产的不锈钢卡箍及瑞典生产的Sum型卡箍。按美国标准生产的卡箍主要由不锈钢波纹罩、不锈钢紧箍带及橡胶密封圈组成，11／2″～4″的卡箍采用2条紧箍带，5″～10″的卡箍采用4条紧箍带。每个不锈钢带配一个不锈钢拧紧装置，Sum型卡箍由一个不...
