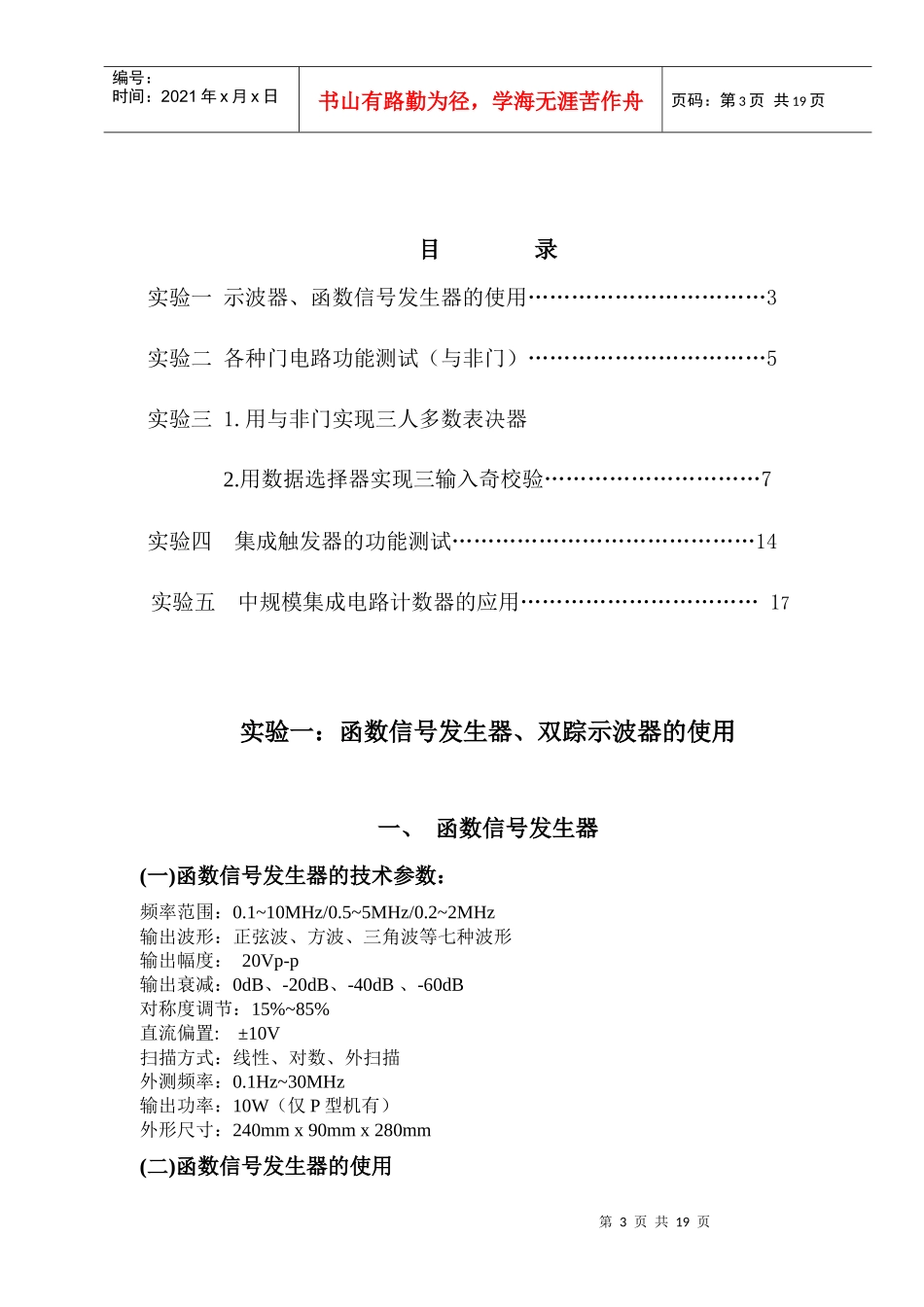

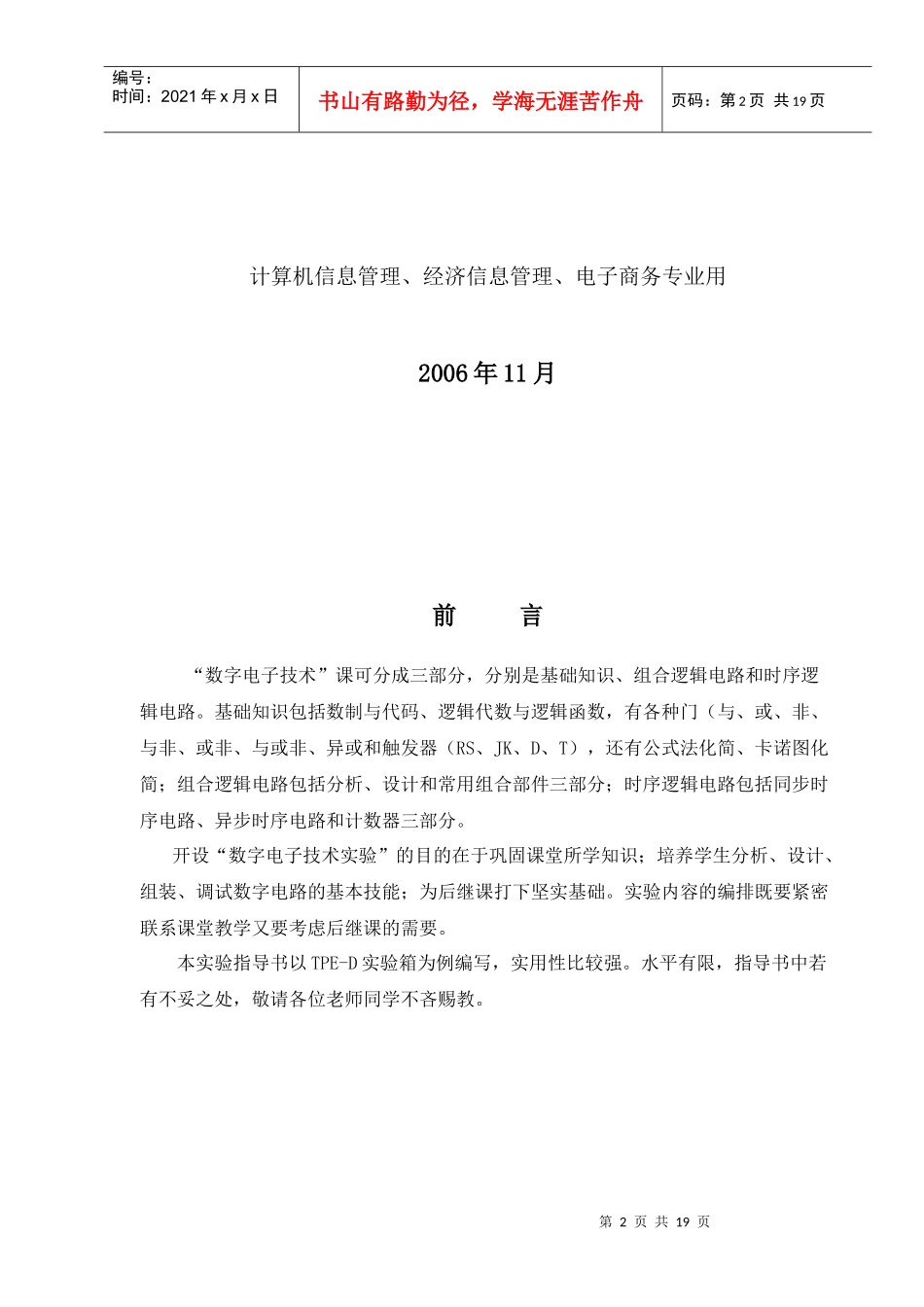

《数字电子技术与逻辑设计》实验指导书河北政法职业学院计算机系第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页计算机信息管理、经济信息管理、电子商务专业用2006年11月前言“数字电子技术”课可分成三部分，分别是基础知识、组合逻辑电路和时序逻辑电路。基础知识包括数制与代码、逻辑代数与逻辑函数，有各种门（与、或、非、与非、或非、与或非、异或和触发器（RS、JK、D、T），还有公式法化简、卡诺图化简；组合逻辑电路包括分析、设计和常用组合部件三部分；时序逻辑电路包括同步时序电路、异步时序电路和计数器三部分。开设“数字电子技术实验”的目的在于巩固课堂所学知识；培养学生分析、设计、组装、调试数字电路的基本技能；为后继课打下坚实基础。实验内容的编排既要紧密联系课堂教学又要考虑后继课的需要。本实验指导书以TPE-D实验箱为例编写，实用性比较强。水平有限，指导书中若有不妥之处，敬请各位老师同学不吝赐教。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页目录实验一示波器、函数信号发生器的使用……………………………3实验二各种门电路功能测试（与非门）……………………………5实验三1.用与非门实现三人多数表决器2.用数据选择器实现三输入奇校验…………………………7实验四集成触发器的功能测试……………………………………14实验五中规模集成电路计数器的应用……………………………17实验一：函数信号发生器、双踪示波器的使用一、函数信号发生器(一)函数信号发生器的技术参数：频率范围：0.1~10MHz/0.5~5MHz/0.2~2MHz输出波形：正弦波、方波、三角波等七种波形输出幅度：20Vp-p输出衰减：0dB、-20dB、-40dB、-60dB对称度调节：15%~85%直流偏置:±10V扫描方式：线性、对数、外扫描外测频率：0.1Hz~30MHz输出功率：10W（仅P型机有）外形尺寸：240mmx90mmx280mm(二)函数信号发生器的使用第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页1.电源按钮：按下此开关，电源接通，频率计显示。2.数字显示：频率显示，单位kHz,灯亮有效。电压显示，单位V，灯亮有效。3.频率范围：按下有效。X2、X20、X200、X2K、X200K、X2M。4.波形选择：按下有效。正弦波、三角波、方波。5.频率调节：与“频率倍乘”按钮配合选择工作频率。6.波形对称：逆时针到底—关。7.直流偏置：逆时针到底—关。8.输出幅度：调节输出电压值。9.扫描信号：内。10.扫描波形：线性。11.计数方式：弹出。12.输出幅度：弹出。二、双踪示波器(一)熟悉示波器面板主要旋(按)钮的作用1．电源控制及显示控制按钮．INTENSITY(亮度)：调节基线的亮度。．FOCUS(聚焦)：调节最佳的基线宽度。．P0WER(电源)：开机和关机。2．Y轴控制按钮(VERTICAL部分)．POSITION(垂直位移)：上下移动基线。．VERTICAL。MODE(垂直方式)：输入信号显示选择。CHl☆，CH2：单独显示通道1或通道2的波形。ALT☆：交替显示通道l或通道2的波形。CHOP☆：以500KHz的速度在CH1和CH2之间切换。ADD☆：显示通道1和通道2的代数和。．VOLTS／DIV(垂直偏转系数)：选择垂直显示的偏转系数。．VARIABLE(微调)：在VOLTS/DIV的校准位置之间提供连续变化的偏转系统．GND(接地)：在GND时给出参考点。．DC—AC(直流—交流)：输入信号耦合方式。．CHl0RX，CH20RY(信号输入插座)：信号输入端。；3．X轴控制按钮(HORIZONT部分)．POSITION(水平移位粗调)：在水平方向控制基线位置。．FINE(水平移位细调)：在水平方向细调基线位置。．HORIZONTMODE(水平方式)：水平显示方式。．SEC／DIV(扫描时间系数)：选择时基速度。，VARIABLE(微调)：提供连续变化的未校准的扫描速度。4．触发控制按钮(TR{TRIGGER部分)．LEVEL(电平)：选择信号的实际触发点。．TRIGGERMODE：触发方式。．SLOPE：选择触发扫描信号的极性。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页．SOURCE：选择耦合到触发电路的信号源。．COUPLINC：触发源耦合方式。(二)示波器的使用1．测...
