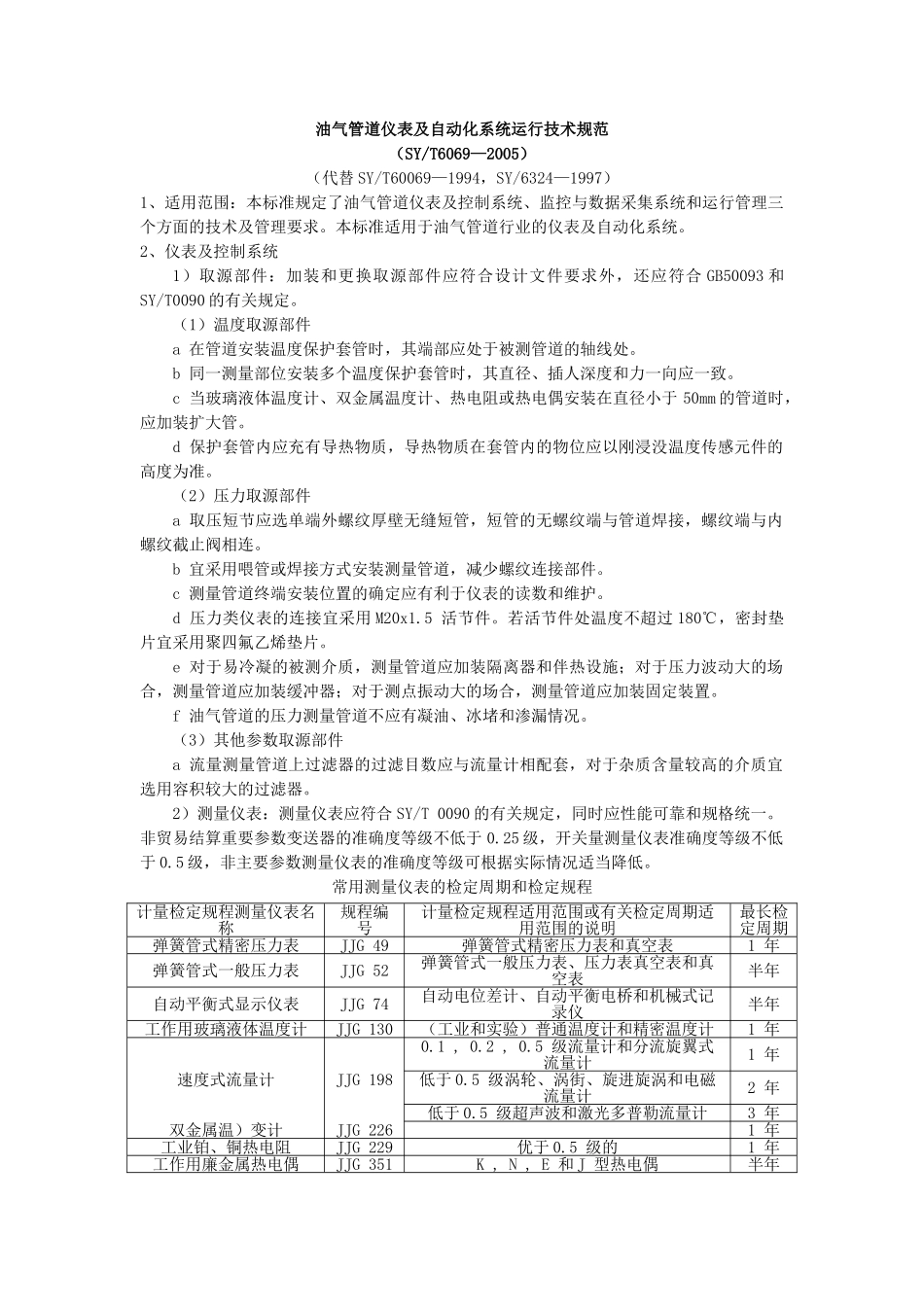

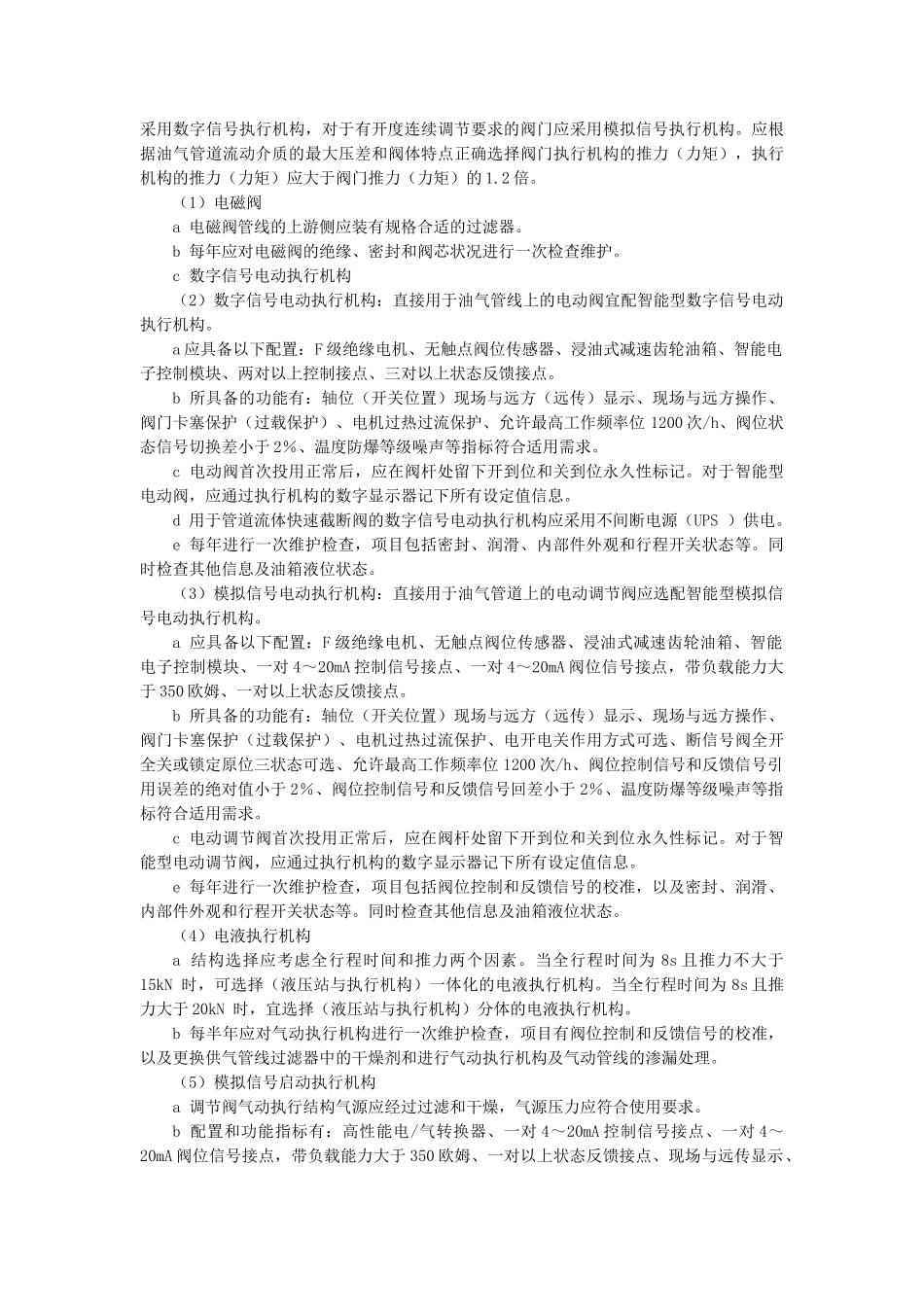

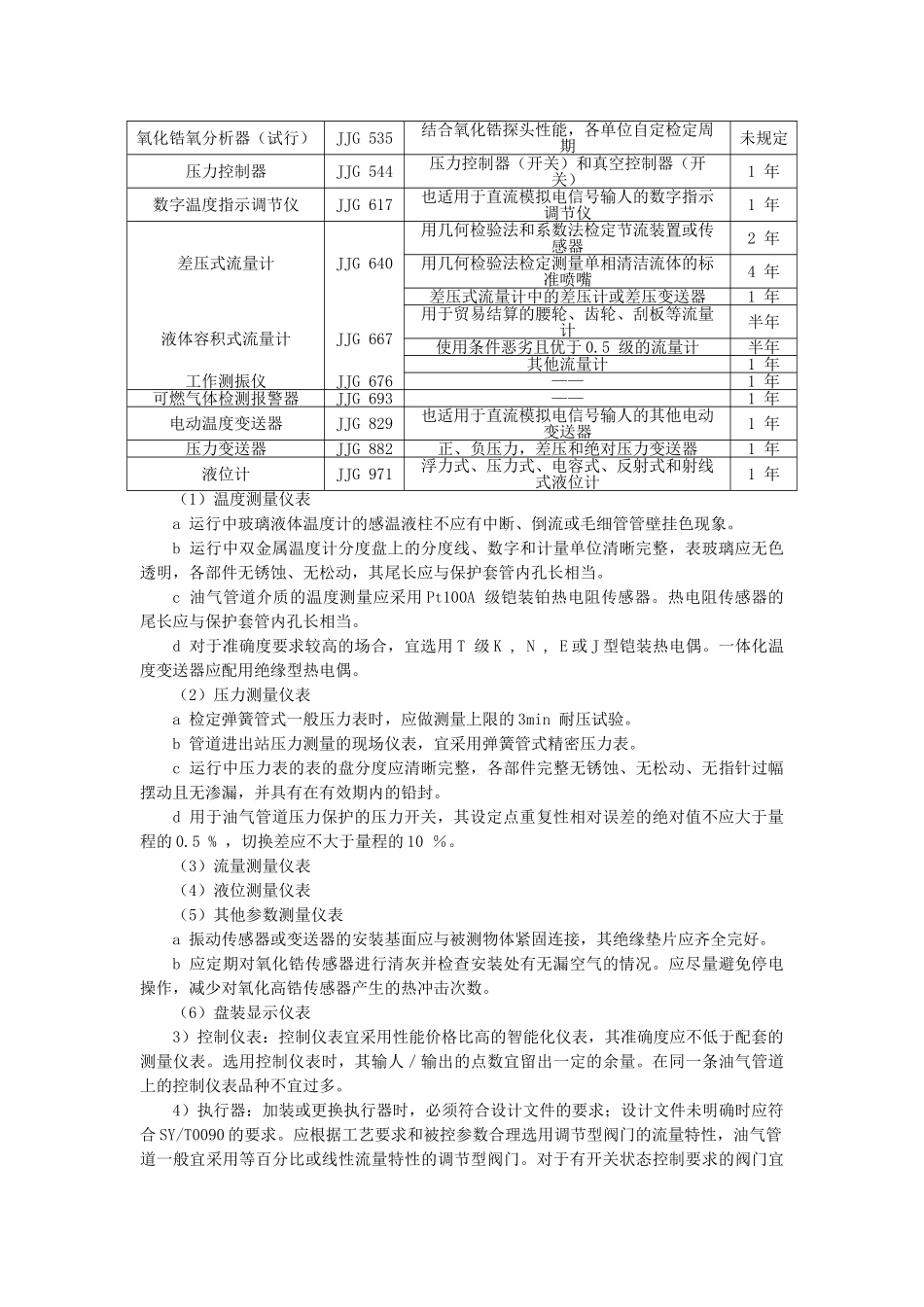

油气管道仪表及自动化系统运行技术规范（SY/T6069—2005）（代替SY/T60069—1994，SY/6324—1997）1、适用范围：本标准规定了油气管道仪表及控制系统、监控与数据采集系统和运行管理三个方面的技术及管理要求。本标准适用于油气管道行业的仪表及自动化系统。2、仪表及控制系统1）取源部件：加装和更换取源部件应符合设计文件要求外，还应符合GB50093和SY/T0090的有关规定。（1）温度取源部件a在管道安装温度保护套管时，其端部应处于被测管道的轴线处。b同一测量部位安装多个温度保护套管时，其直径、插人深度和力一向应一致。c当玻璃液体温度计、双金属温度计、热电阻或热电偶安装在直径小于50mm的管道时，应加装扩大管。d保护套管内应充有导热物质，导热物质在套管内的物位应以刚浸没温度传感元件的高度为准。（2）压力取源部件a取压短节应选单端外螺纹厚壁无缝短管，短管的无螺纹端与管道焊接，螺纹端与内螺纹截止阀相连。b宜采用喂管或焊接方式安装测量管道，减少螺纹连接部件。c测量管道终端安装位置的确定应有利于仪表的读数和维护。d压力类仪表的连接宜采用M20x1.5活节件。若活节件处温度不超过180℃，密封垫片宜采用聚四氟乙烯垫片。e对于易冷凝的被测介质，测量管道应加装隔离器和伴热设施；对于压力波动大的场合，测量管道应加装缓冲器；对于测点振动大的场合，测量管道应加装固定装置。f油气管道的压力测量管道不应有凝油、冰堵和渗漏情况。（3）其他参数取源部件a流量测量管道上过滤器的过滤目数应与流量计相配套，对于杂质含量较高的介质宜选用容积较大的过滤器。2）测量仪表：测量仪表应符合SY/T0090的有关规定，同时应性能可靠和规格统一。非贸易结算重要参数变送器的准确度等级不低于0.25级，开关量测量仪表准确度等级不低于0.5级，非主要参数测量仪表的准确度等级可根据实际情况适当降低。常用测量仪表的检定周期和检定规程计量检定规程测量仪表名称规程编号计量检定规程适用范围或有关检定周期适用范围的说明最长检定周期弹簧管式精密压力表JJG49弹簧管式精密压力表和真空表1年弹簧管式一般压力表JJG52弹簧管式一般压力表、压力表真空表和真空表半年自动平衡式显示仪表JJG74自动电位差计、自动平衡电桥和机械式记录仪半年工作用玻璃液体温度计JJG130（工业和实验）普通温度计和精密温度计1年速度式流量计JJG1980.1,0.2,0.5级流量计和分流旋翼式流量计1年低于0.5级涡轮、涡街、旋进旋涡和电磁流量计2年低于0.5级超声波和激光多普勒流量计3年双金属温）变计JJG2261年工业铂、铜热电阻JJG229优于0.5级的1年工作用廉金属热电偶JJG351K,N,E和J型热电偶半年氧化锆氧分析器（试行）JJG535结合氧化锆探头性能，各单位自定检定周期未规定压力控制器JJG544压力控制器（开关）和真空控制器（开关）1年数字温度指示调节仪JJG617也适用于直流模拟电信号输人的数字指示调节仪1年差压式流量计JJG640用几何检验法和系数法检定节流装置或传感器2年用几何检验法检定测量单相清洁流体的标准喷嘴4年差压式流量计中的差压计或差压变送器1年液体容积式流量计JJG667用于贸易结算的腰轮、齿轮、刮板等流量计半年使用条件恶劣且优于0.5级的流量计半年其他流量计1年工作测振仪JJG676——1年可燃气体检测报警器JJG693——1年电动温度变送器JJG829也适用于直流模拟电信号输人的其他电动变送器1年压力变送器JJG882正、负压力，差压和绝对压力变送器1年液位计JJG971浮力式、压力式、电容式、反射式和射线式液位计1年（1）温度测量仪表a运行中玻璃液体温度计的感温液柱不应有中断、倒流或毛细管管壁挂色现象。b运行中双金属温度计分度盘上的分度线、数字和计量单位清晰完整，表玻璃应无色透明，各部件无锈蚀、无松动，其尾长应与保护套管内孔长相当。c油气管道介质的温度测量应采用Pt100A级铠装铂热电阻传感器。热电阻传感器的尾长应与保护套管内孔长相当。d对于准确度要求较高的场合，宜选用T级K,N,E或J型铠装热电偶。一体化温度变送器应配用绝缘型热电偶。（2）压力测量仪表a检定弹簧管式一般压力表时，应做测量上限的3min耐压试验。b管道进出站压力测量的现场仪表，宜采用弹簧管式精密压力表...
