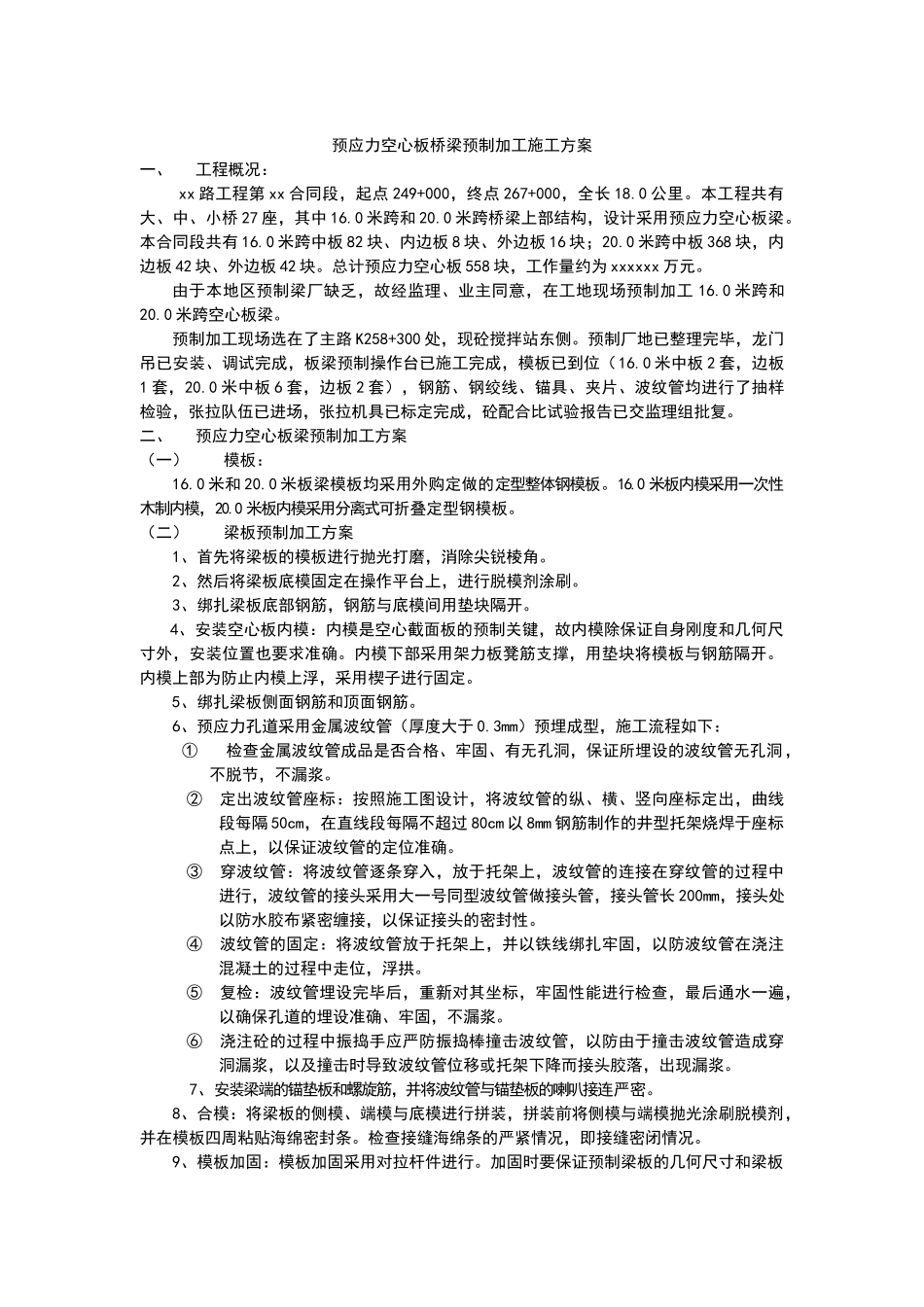

预应力空心板桥梁预制加工施工方案一、工程概况：xx路工程第xx合同段，起点249+000，终点267+000，全长18.0公里。本工程共有大、中、小桥27座，其中16.0米跨和20.0米跨桥梁上部结构，设计采用预应力空心板梁。本合同段共有16.0米跨中板82块、内边板8块、外边板16块；20.0米跨中板368块，内边板42块、外边板42块。总计预应力空心板558块，工作量约为xxxxxx万元。由于本地区预制梁厂缺乏，故经监理、业主同意，在工地现场预制加工16.0米跨和20.0米跨空心板梁。预制加工现场选在了主路K258+300处，现砼搅拌站东侧。预制厂地已整理完毕，龙门吊已安装、调试完成，板梁预制操作台已施工完成，模板已到位（16.0米中板2套，边板1套，20.0米中板6套，边板2套），钢筋、钢绞线、锚具、夹片、波纹管均进行了抽样检验，张拉队伍已进场，张拉机具已标定完成，砼配合比试验报告已交监理组批复。二、预应力空心板梁预制加工方案（一）模板：16.0米和20.0米板梁模板均采用外购定做的定型整体钢模板。16.0米板内模采用一次性木制内模，20.0米板内模采用分离式可折叠定型钢模板。（二）梁板预制加工方案1、首先将梁板的模板进行抛光打磨，消除尖锐棱角。2、然后将梁板底模固定在操作平台上，进行脱模剂涂刷。3、绑扎梁板底部钢筋，钢筋与底模间用垫块隔开。4、安装空心板内模：内模是空心截面板的预制关键，故内模除保证自身刚度和几何尺寸外，安装位置也要求准确。内模下部采用架力板凳筋支撑，用垫块将模板与钢筋隔开。内模上部为防止内模上浮，采用楔子进行固定。5、绑扎梁板侧面钢筋和顶面钢筋。6、预应力孔道采用金属波纹管（厚度大于0.3mm）预埋成型，施工流程如下：①检查金属波纹管成品是否合格、牢固、有无孔洞，保证所埋设的波纹管无孔洞，不脱节，不漏浆。②定出波纹管座标：按照施工图设计，将波纹管的纵、横、竖向座标定出，曲线段每隔50cm，在直线段每隔不超过80cm以8mm钢筋制作的井型托架烧焊于座标点上，以保证波纹管的定位准确。③穿波纹管：将波纹管逐条穿入，放于托架上，波纹管的连接在穿纹管的过程中进行，波纹管的接头采用大一号同型波纹管做接头管，接头管长200mm，接头处以防水胶布紧密缠接，以保证接头的密封性。④波纹管的固定：将波纹管放于托架上，并以铁线绑扎牢固，以防波纹管在浇注混凝土的过程中走位，浮拱。⑤复检：波纹管埋设完毕后，重新对其坐标，牢固性能进行检查，最后通水一遍，以确保孔道的埋设准确、牢固，不漏浆。⑥浇注砼的过程中振捣手应严防振捣棒撞击波纹管，以防由于撞击波纹管造成穿洞漏浆，以及撞击时导致波纹管位移或托架下降而接头胶落，出现漏浆。7、安装梁端的锚垫板和螺旋筋，并将波纹管与锚垫板的喇叭接连严密。8、合模：将梁板的侧模、端模与底模进行拼装，拼装前将侧模与端模抛光涂刷脱模剂，并在模板四周粘贴海绵密封条。检查接缝海绵条的严紧情况，即接缝密闭情况。9、模板加固：模板加固采用对拉杆件进行。加固时要保证预制梁板的几何尺寸和梁板直顺度。10、预应力砼浇筑施工：采用事先已完成的配合比设计（设计了两种配合比，一种是加入了高效减水剂的，一种是未加减水剂的，碎石采用5-25mm石子，根据情况选用，这两种配比均已批复）进行砼集中拌和生产，由翻斗车运至施工现场。由于空心板高度不大（小于1.0米），故砼振捣主要采用人工振捣棒振捣密实。为保证空心板端部3.5m范围振捣密实，采用30型震动棒振捣，为保证混凝土两端部的质量，在浇注前先把两端部内模（约2m长）抽出，同时为了使内模底部的混凝土在浇注工程中气体及时排出，在内模底部每隔两米大一个气孔（直径2m），同时用作检查地板部分混凝土的密实情况。在地层混凝土浇注时由一侧均匀下料，待混凝土浇注面过了模第后，改为由两侧对称下料。混凝土在板外侧安装附着式振捣器。开始浇筑砼时，考虑到板底空间小，为避免内模底出现过多、过大的蜂窝，在底层砼浇注时由一侧均匀下料，待砼浇筑面过了模底面后，改为由两侧对称下料。梁板砼浇筑采用一气呵成的连续浇筑法进行，分层下料、振捣，每层厚度不超过30cm。上下层浇筑时间相隔不超过1小时。上层砼在下层混凝土振捣密实...
