易家冲水库加固初步设计报告(修编)docVIP免费

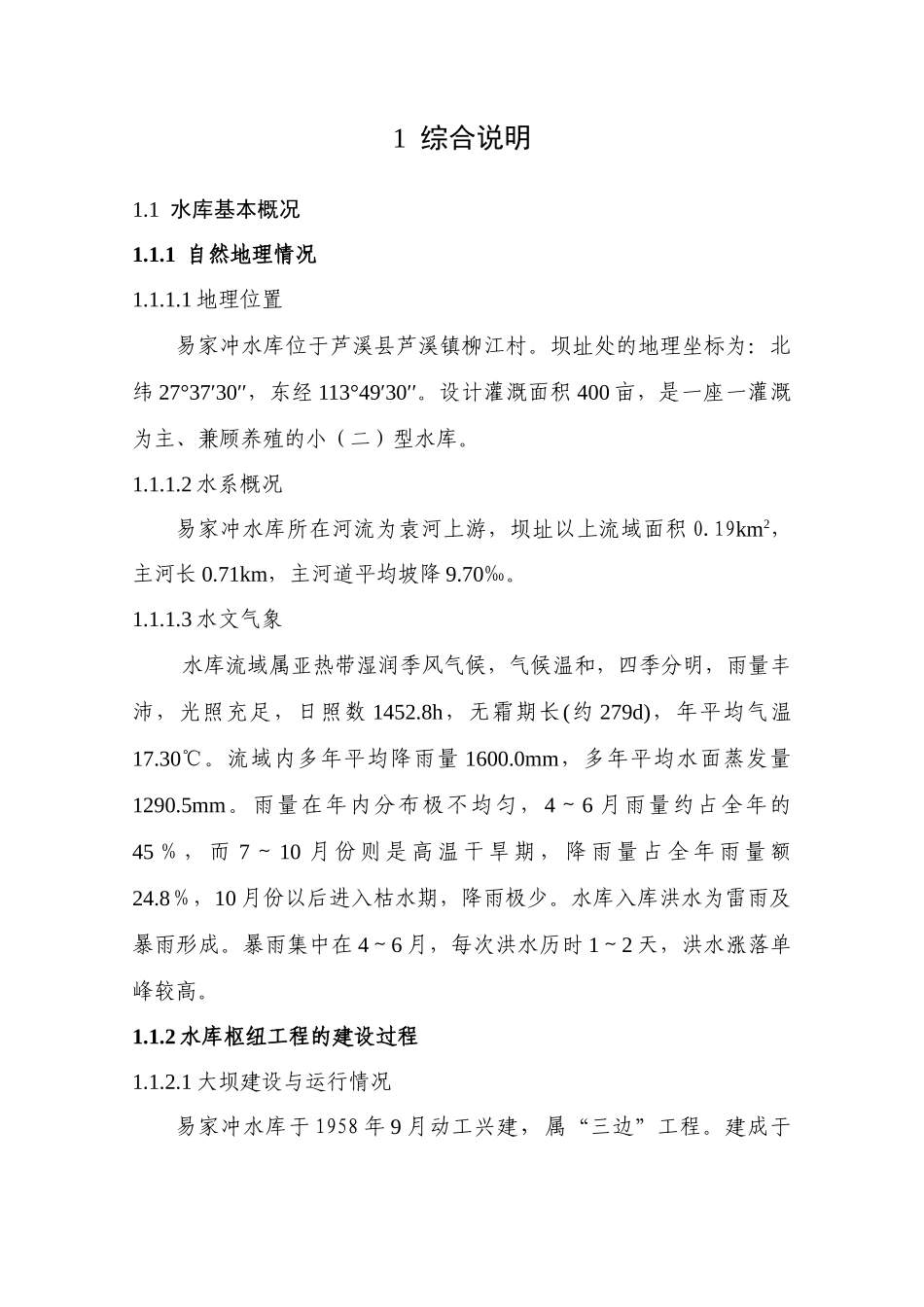

易家冲水库加固初步设计报告(修编)doc_第1页
1/72

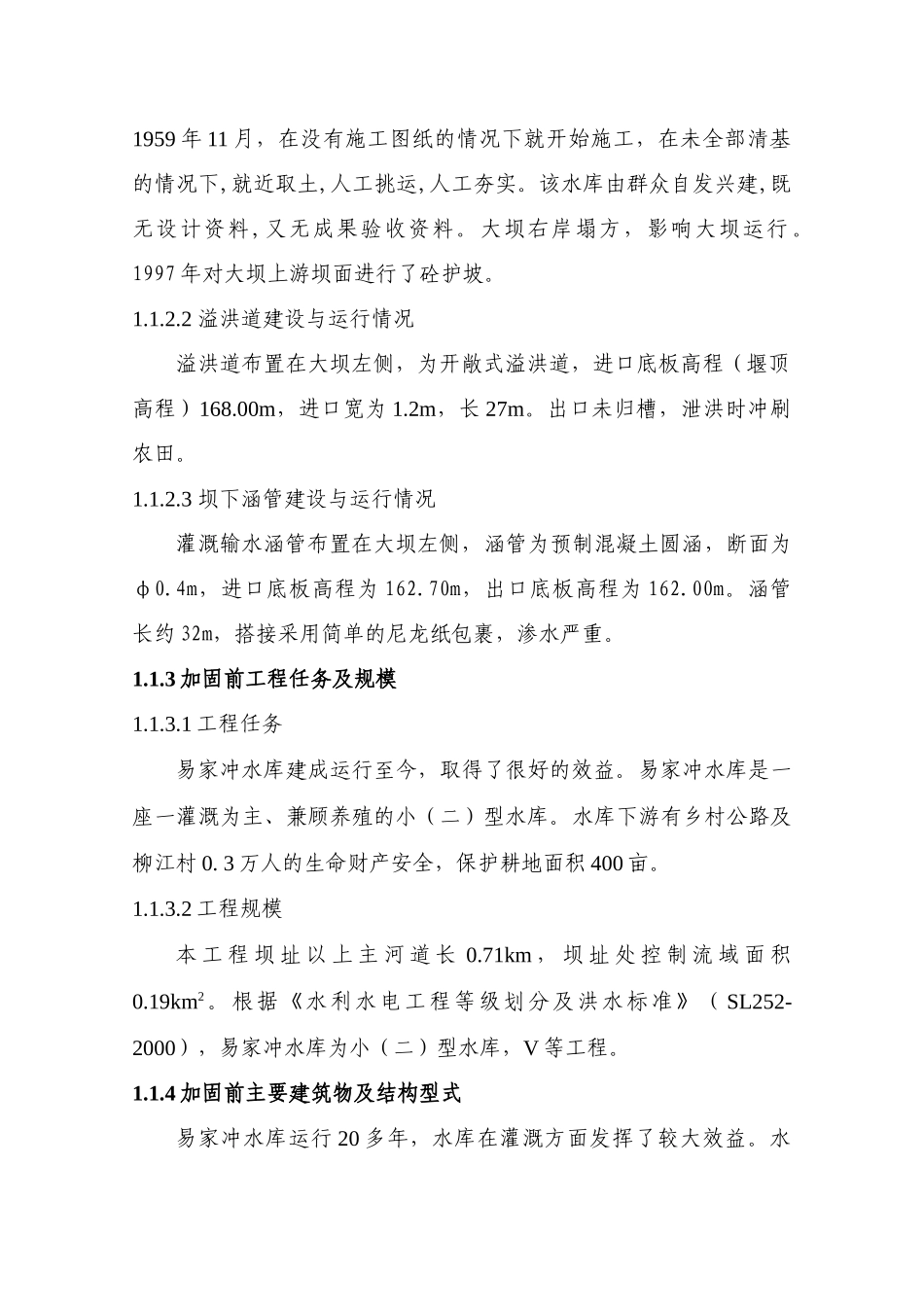

易家冲水库加固初步设计报告(修编)doc_第2页
2/72
易家冲水库加固初步设计报告(修编)doc_第3页
3/72
1综合说明1.1水库基本概况1.1.1自然地理情况1.1.1.1地理位置易家冲水库位于芦溪县芦溪镇柳江村。坝址处的地理坐标为:北纬27°37′30′′,东经113°49′30′′。设计灌溉面积400亩,是一座一灌溉为主、兼顾养殖的小(二)型水库。1.1.1.2水系概况易家冲水库所在河流为袁河上游,坝址以上流域面积0.19km2,主河长0.71km,主河道平均坡降9.70‰。1.1.1.3水文气象水库流域属亚热带湿润季风气候,气候温和,四季分明,雨量丰沛,光照充足,日照数1452.8h,无霜期长(约279d),年平均气温17.30℃。流域内多年平均降雨量1600.0mm,多年平均水面蒸发量1290.5mm。雨量在年内分布极不均匀,4~6月雨量约占全年的45%,而7~10月份则是高温干旱期,降雨量占全年雨量额24.8%,10月份以后进入枯水期,降雨极少。水库入库洪水为雷雨及暴雨形成。暴雨集中在4~6月,每次洪水历时1~2天,洪水涨落单峰较高。1.1.2水库枢纽工程的建设过程1.1.2.1大坝建设与运行情况易家冲水库于1958年9月动工兴建,属“三边”工程。建成于1959年11月,在没有施工图纸的情况下就开始施工,在未全部清基的情况下,就近取土,人工挑运,人工夯实。该水库由群众自发兴建,既无设计资料,又无成果验收资料。大坝右岸塌方,影响大坝运行。1997年对大坝上游坝面进行了砼护坡。1.1.2.2溢洪道建设与运行情况溢洪道布置在大坝左侧,为开敞式溢洪道,进口底板高程(堰顶高程)168.00m,进口宽为1.2m,长27m。出口未归槽,泄洪时冲刷农田。1.1.2.3坝下涵管建设与运行情况灌溉输水涵管布置在大坝左侧,涵管为预制混凝土圆涵,断面为φ0.4m,进口底板高程为162.70m,出口底板高程为162.00m。涵管长约32m,搭接采用简单的尼龙纸包裹,渗水严重。1.1.3加固前工程任务及规模1.1.3.1工程任务易家冲水库建成运行至今,取得了很好的效益。易家冲水库是一座一灌溉为主、兼顾养殖的小(二)型水库。水库下游有乡村公路及柳江村0.3万人的生命财产安全,保护耕地面积400亩。1.1.3.2工程规模本工程坝址以上主河道长0.71km,坝址处控制流域面积0.19km2。根据《水利水电工程等级划分及洪水标准》(SL252-2000),易家冲水库为小(二)型水库,V等工程。1.1.4加固前主要建筑物及结构型式易家冲水库运行20多年,水库在灌溉方面发挥了较大效益。水库枢纽工程主要建筑物有大坝、溢洪道、坝下涵管等。大坝为均质土坝。坝顶高程为168.54m,最大坝高5.95m,坝顶宽3.0m,坝顶长119.1m,上游坝坡坡比1:2.7,现浇砼护坡。下游坝坡坡比1:2.2,未护坡。坝脚设浆砌石排水棱体,高1.5m。坝脚无明显渗水。溢洪道布置在大坝左侧,为开敞式宽顶堰,进口底板高程(堰顶高程)168.00m,进口宽为1.75m,左右边墙为砼挡墙,高0.8m,厚度0.30m,控制段长5.0m;泄槽段底板为混凝土衬护,底宽1.2m,左右边墙为砼挡墙,高0.5m,厚0.3m,泄槽段长10.5m。出口消能池底板为混凝土衬护,底宽1.2m,左右边墙为砼挡墙,高0.5m,厚0.3m,消能池长1.7m。大坝坝下涵管位于大坝左侧,斜拉闸门启闭,设有启闭房,损毁,闸门控制失效,涵管为预制混凝土圆涵,内径0.4m,进口底板高程为162.70m,出口底板162.00m,长约32m。1.2除险加固的必要性1.2.1工程存在的主要问题(1)大坝:上游右岸塌方,下游未护坡,坝脚浆砌块石排水棱体无反滤层。(2)溢洪道:出口未归槽,泄洪时会冲刷下游农田及村道。(3)坝下涵管:斜拉启闭设备老化失效,接头漏水。(4)进库公路为泥石路面,路面凹凸不平。(5)无任何观测设施。1.2.2安全鉴定结论1、经复核,水库按10年一遇洪水设计,50年一遇洪水校核,现状大坝坝顶高程不满足规范要求。溢洪道出口未归槽,泄洪不安全。2、据《中国地震动参数区划图》(GB18306-2001),坝址区地震峰值加速度小于0.05g,可不进行抗震安全复核。3、大坝上游右岸塌方,下游坝坡无衬护,排水棱体块石风化,淤积严重。4、溢洪道出口未接渠道。5、大坝坝下涵管斜拉启闭设备老化失效,不能正常运行。6、依据《水库大坝安全评价导则》(SL258-2000),易家冲水库大坝结构、渗流状态不安全。综上所述,易家冲水库存在严重的质量问题,影响大坝安全,不能正常安全运行,根据“水库大...
