现代家具的装配与拆卸设计VIP免费

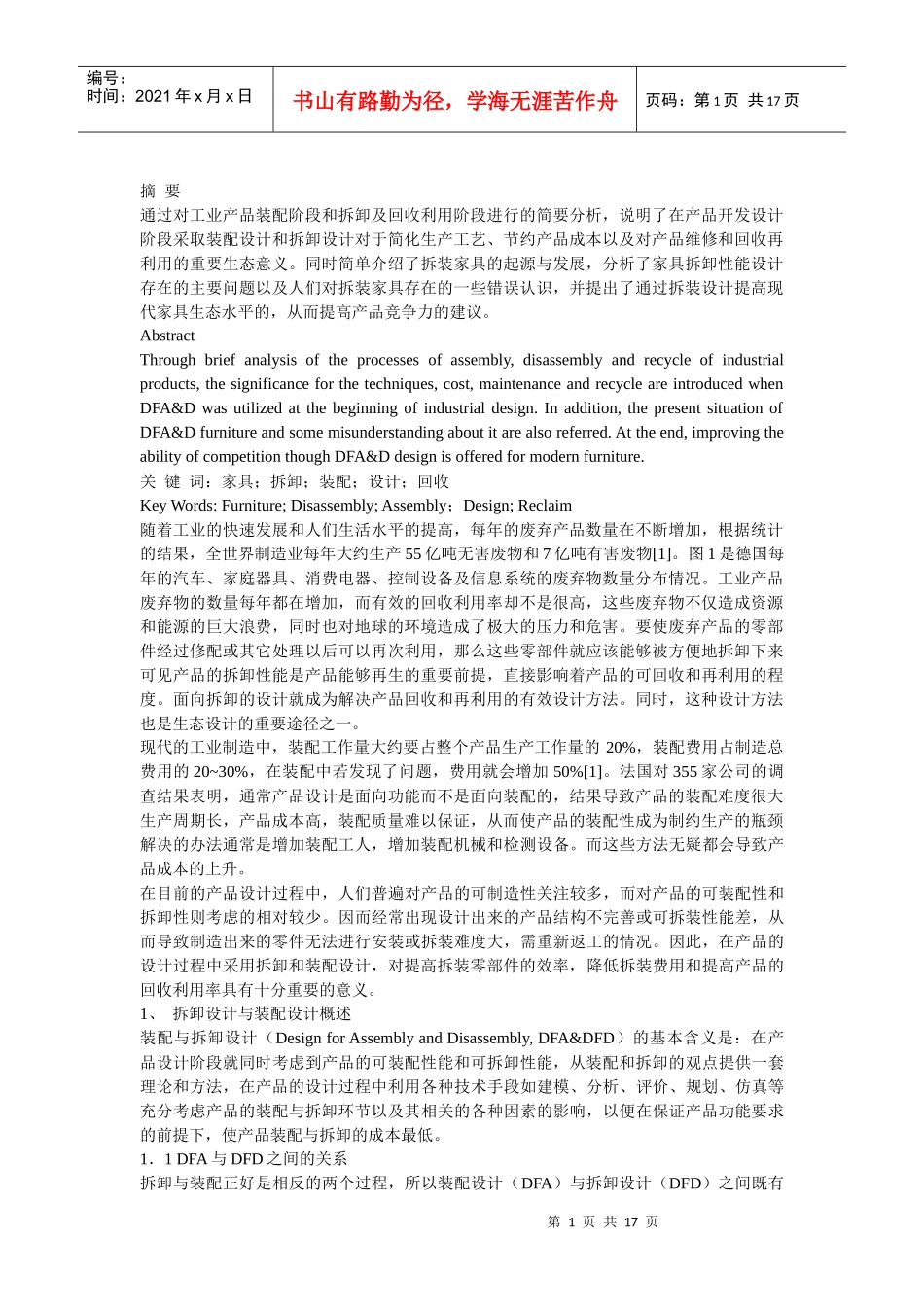

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页摘要通过对工业产品装配阶段和拆卸及回收利用阶段进行的简要分析，说明了在产品开发设计阶段采取装配设计和拆卸设计对于简化生产工艺、节约产品成本以及对产品维修和回收再利用的重要生态意义。同时简单介绍了拆装家具的起源与发展，分析了家具拆卸性能设计存在的主要问题以及人们对拆装家具存在的一些错误认识，并提出了通过拆装设计提高现代家具生态水平的，从而提高产品竞争力的建议。AbstractThroughbriefanalysisoftheprocessesofassembly,disassemblyandrecycleofindustrialproducts,thesignificanceforthetechniques,cost,maintenanceandrecycleareintroducedwhenDFA&Dwasutilizedatthebeginningofindustrialdesign.Inaddition,thepresentsituationofDFA&Dfurnitureandsomemisunderstandingaboutitarealsoreferred.Attheend,improvingtheabilityofcompetitionthoughDFA&Ddesignisofferedformodernfurniture.关键词：家具；拆卸；装配；设计；回收KeyWords:Furniture;Disassembly;Assembly；Design;Reclaim随着工业的快速发展和人们生活水平的提高，每年的废弃产品数量在不断增加，根据统计的结果，全世界制造业每年大约生产55亿吨无害废物和7亿吨有害废物[1]。图1是德国每年的汽车、家庭器具、消费电器、控制设备及信息系统的废弃物数量分布情况。工业产品废弃物的数量每年都在增加，而有效的回收利用率却不是很高，这些废弃物不仅造成资源和能源的巨大浪费，同时也对地球的环境造成了极大的压力和危害。要使废弃产品的零部件经过修配或其它处理以后可以再次利用，那么这些零部件就应该能够被方便地拆卸下来可见产品的拆卸性能是产品能够再生的重要前提，直接影响着产品的可回收和再利用的程度。面向拆卸的设计就成为解决产品回收和再利用的有效设计方法。同时，这种设计方法也是生态设计的重要途径之一。现代的工业制造中，装配工作量大约要占整个产品生产工作量的20%，装配费用占制造总费用的20~30%，在装配中若发现了问题，费用就会增加50%[1]。法国对355家公司的调查结果表明，通常产品设计是面向功能而不是面向装配的，结果导致产品的装配难度很大生产周期长，产品成本高，装配质量难以保证，从而使产品的装配性成为制约生产的瓶颈解决的办法通常是增加装配工人，增加装配机械和检测设备。而这些方法无疑都会导致产品成本的上升。在目前的产品设计过程中，人们普遍对产品的可制造性关注较多，而对产品的可装配性和拆卸性则考虑的相对较少。因而经常出现设计出来的产品结构不完善或可拆装性能差，从而导致制造出来的零件无法进行安装或拆装难度大，需重新返工的情况。因此，在产品的设计过程中采用拆卸和装配设计，对提高拆装零部件的效率，降低拆装费用和提高产品的回收利用率具有十分重要的意义。1、拆卸设计与装配设计概述装配与拆卸设计（DesignforAssemblyandDisassembly,DFA&DFD）的基本含义是：在产品设计阶段就同时考虑到产品的可装配性能和可拆卸性能，从装配和拆卸的观点提供一套理论和方法，在产品的设计过程中利用各种技术手段如建模、分析、评价、规划、仿真等充分考虑产品的装配与拆卸环节以及其相关的各种因素的影响，以便在保证产品功能要求的前提下，使产品装配与拆卸的成本最低。1．1DFA与DFD之间的关系拆卸与装配正好是相反的两个过程，所以装配设计（DFA）与拆卸设计（DFD）之间既有第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页相同点又有不同点。它们的实质不同：装配的实质是建立零件之间的某种约束关系；拆卸则是解除这些关系。目的不同：DFA针对的是产品的装配阶段，通过简化产品的设计达到减少产品装配费用的目的；DFD则主要是针对产品的维修、报废处理阶段，使产品能够方便地拆卸、循环利用和安全地进行报废处理。而它们的相同点就在于：DFA与DFD可以共享相同的产品设计模型，运用相似的分析和评价方法。单纯依照装配设计（DFA）设计原则设计出来的产品不一定便于拆卸，反之，依照拆卸设计（DFD）原...
