某CFG桩基工程施工组织设计VIP免费

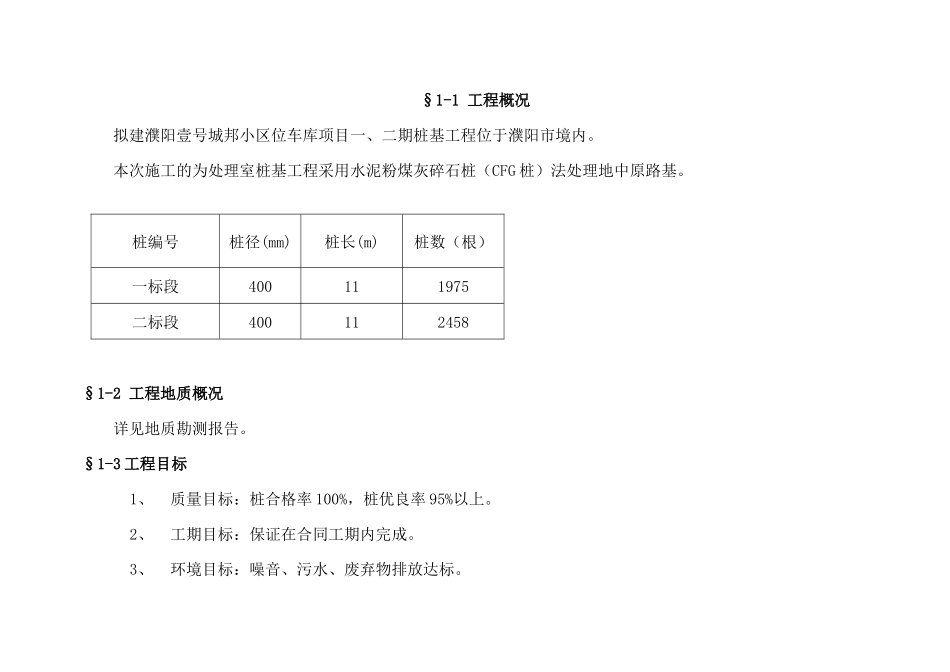

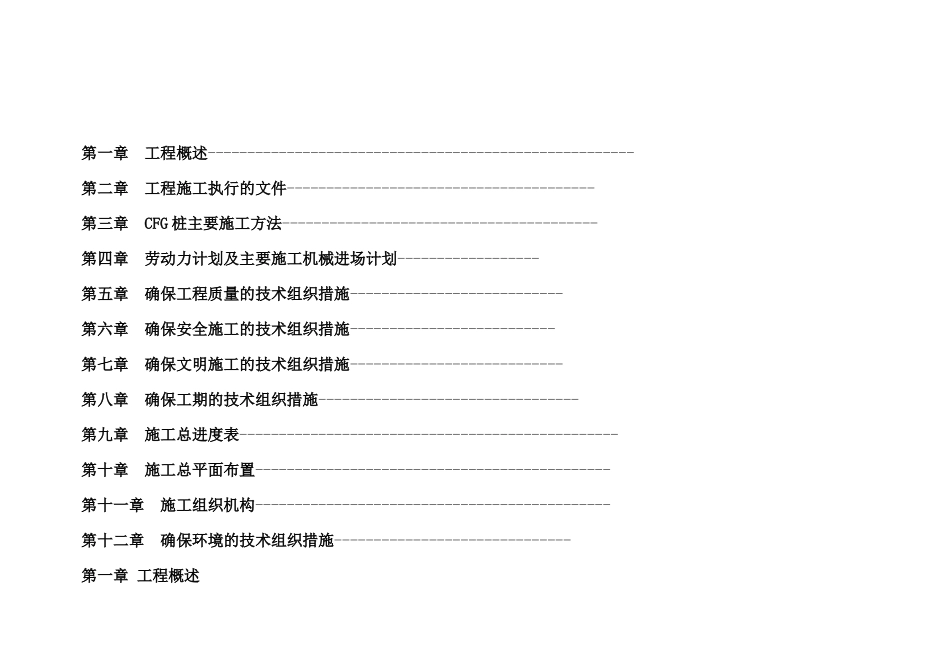

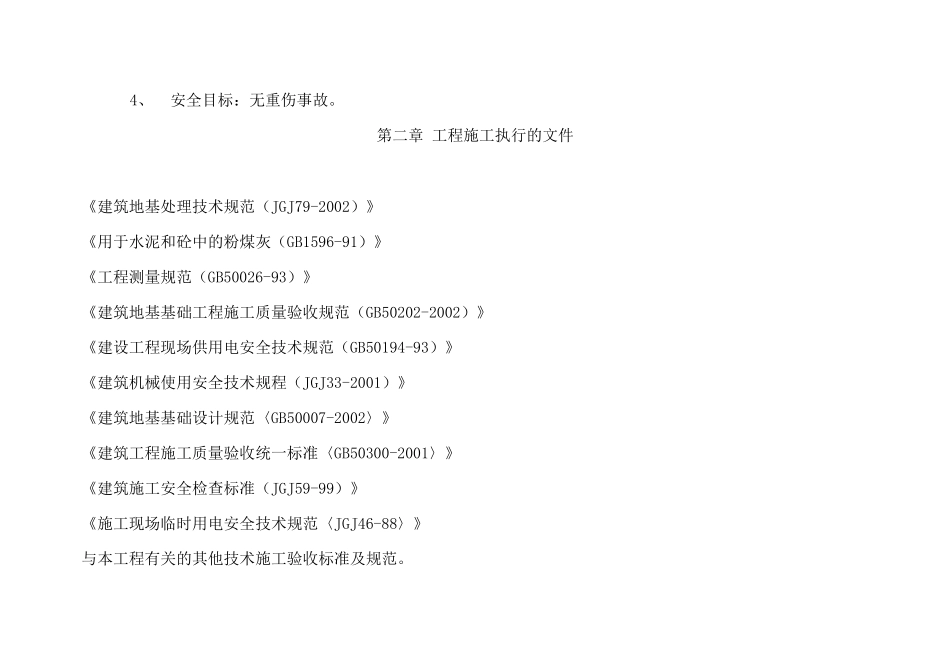

第一章工程概述------------------------------------------------------第二章工程施工执行的文件---------------------------------------第三章CFG桩主要施工方法----------------------------------------第四章劳动力计划及主要施工机械进场计划------------------第五章确保工程质量的技术组织措施---------------------------第六章确保安全施工的技术组织措施--------------------------第七章确保文明施工的技术组织措施---------------------------第八章确保工期的技术组织措施---------------------------------第九章施工总进度表------------------------------------------------第十章施工总平面布置---------------------------------------------第十一章施工组织机构---------------------------------------------第十二章确保环境的技术组织措施------------------------------第一章工程概述§1-1工程概况拟建濮阳壹号城邦小区位车库项目一、二期桩基工程位于濮阳市境内。本次施工的为处理室桩基工程采用水泥粉煤灰碎石桩（CFG桩）法处理地中原路基。桩编号桩径(mm)桩长(m)桩数（根）一标段400111975二标段400112458§1-2工程地质概况详见地质勘测报告。§1-3工程目标1、质量目标：桩合格率100%，桩优良率95%以上。2、工期目标：保证在合同工期内完成。3、环境目标：噪音、污水、废弃物排放达标。4、安全目标：无重伤事故。第二章工程施工执行的文件《建筑地基处理技术规范（JGJ79-2002）》《用于水泥和砼中的粉煤灰（GB1596-91）》《工程测量规范（GB50026-93）》《建筑地基基础工程施工质量验收规范（GB50202-2002）》《建设工程现场供用电安全技术规范（GB50194-93）》《建筑机械使用安全技术规程（JGJ33-2001）》《建筑地基基础设计规范〈GB50007-2002〉》《建筑工程施工质量验收统一标准〈GB50300-2001〉》《建筑施工安全检查标准（JGJ59-99）》《施工现场临时用电安全技术规范〈JGJ46-88〉》与本工程有关的其他技术施工验收标准及规范。第三章主要施工方法CFG桩施工工艺是由长螺旋钻机、混凝土泵和强制式搅拌机组成的完整的施工体系，该工艺具有穿透能力强，低噪音、无泥浆污染、成孔制桩时不产生扰动、桩身质量稳定，施工效率高，承载力提高幅度大等诸多优点。§3-1施工顺序及施工流向安排合理的施工路线设计是保证工程顺利施工、避免交叉作业影响、提高工程施工效率和缩短施工工期的必要保证前提。针对本工程的特点和现场场地情况及本工程工作量的大小，本着精心组织、科学管理的原则，使其及能保证工期的需要又能发挥施工机械的施工效率。避免交叉作业和相互影响，科学合理的组织流水施工。机械配备根据机械台班产量、机械性能、设备利用率、施工条件进行合理配制，本工程场地较大环境条件良好，组织好设备之运行方向应该能充分发挥设备利用率。对桩位进行分区、编号确定施工路线，使钻机移位最快，最简捷，同时应保证相邻机械施工互不干扰。以实现我们承诺的在合同工期内完成本工程的施工任务。§3-2测量放线平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用全站仪。对建设单位提供的坐标进行复核，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保存及使用方便。直线控制桩设在建筑物外，距建筑物外边20米。重要交点桩采用三角点控制。水平角测量：水平角观测采用方向观测法，仪器为全站仪，以两个半测回测右角取平均值为水平角测量值。两半测回之间，应变动度盘位置，其观测角值误差不大于20秒。距离测量：采用全站仪及钢尺测距，直尺丈量测距两次误差允许偏差为1/5000。高程控制系统：测量仪器采用DS3型水准仪，根据建设单位提供的水准点，将标高引至各临时水准点上，临时水准点坚固稳定，且距离不大于200m前后通视，临时水准点与设计水准点复测闭合，允许闭合差为±12mm。轴线定位：根据建设单位提供的控制点及有关数据，依据监理批准的测量放线方案，布设施工控制网，然后结合施工图中设计尺寸，进行放样，并将轴线控制点引至施工场地3米以外、并相对稳定的位置埋设永久性标志；桩位点定位：根据放出的各轴线位置...
