某开发区光伏项目送出线路工程施工组织设计VIP免费

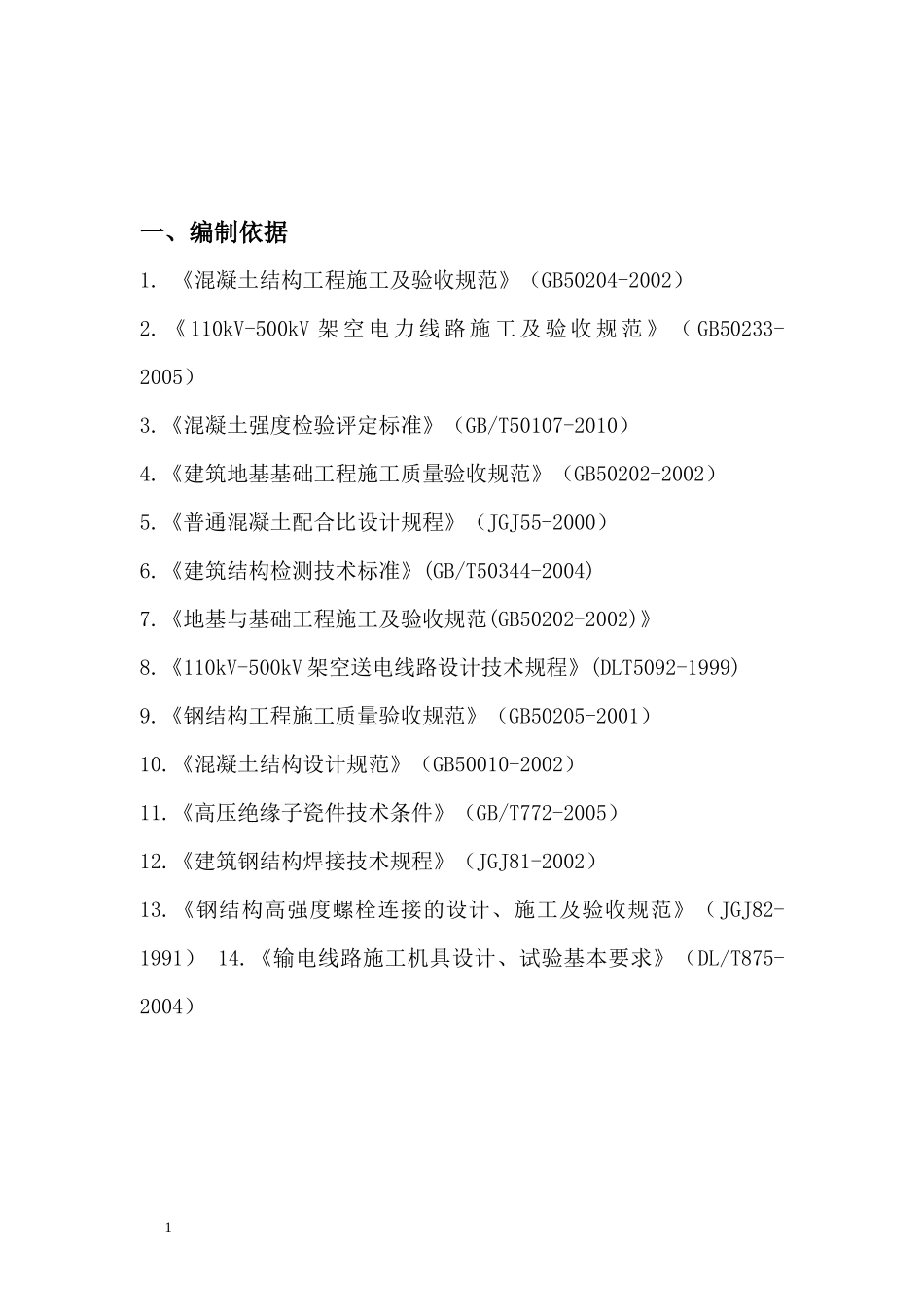

1一、编制依据1.《混凝土结构工程施工及验收规范》（GB50204-2002）2.《110kV-500kV架空电力线路施工及验收规范》（GB50233-2005）3.《混凝土强度检验评定标准》（GB/T50107-2010）4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）5.《普通混凝土配合比设计规程》（JGJ55-2000）6.《建筑结构检测技术标准》(GB/T50344-2004)7.《地基与基础工程施工及验收规范(GB50202-2002)》8.《110kV-500kV架空送电线路设计技术规程》(DLT5092-1999)9.《钢结构工程施工质量验收规范》（GB50205-2001）10.《混凝土结构设计规范》（GB50010-2002）11.《高压绝缘子瓷件技术条件》（GB/T772-2005）12.《建筑钢结构焊接技术规程》（JGJ81-2002）13.《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82-1991）14.《输电线路施工机具设计、试验基本要求》（DL/T875-2004）2115.《110-500kV架空电力线路工程施工质量检验及评定规程》（DL/T5168-2002）16.《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）二、工程概况与工程实施条件分析2.1工程概况●齐河开发区光伏项目110kV送出线路工程，新建齐河开发区光伏项目110kV送出线路工程：线路全长共3.38km，其中单回架空架设0.50km，采用JL/G1A-240/30钢芯铝绞线，地线采用两根OPGW光缆，选用24芯OPGW-70复合光缆；光伏站出站及J3-220kV瓦宋站采用电缆敷设，长度2.88km，其中顶管约0.35km，直埋约2.52km，采用YJLW03-64/110-1*500mm²。。以我公司多年来，对多个电力施工安装的成功验收，我公司保证在贵单位规定的工期内完成各系统的施工安装，调试，使用人员培训，并达到优良工程标准。我公司将针对该工程成立专项的工程项目组，为该工程精编制出一套行之有效的完善的施工组织方案，并认真落实到施工前、施工中、施工后服务的全过程中。2.2工程设计特点、工程量32线路自升压站电缆出线，向南采用电缆沟敷设，上#1塔改为架空线路向西南，穿过乡镇路及小树林进入农田到#2塔开断然后转角向西止#4塔开断，总计500米，从#4塔电缆下塔穿过农田，向北改为直埋电缆敷设。先后顶管跨越东西河和南北河两处共180米，然后继续向西南方向，其中经过村庄、树林及坟地，至加工厂门口顶管60米向西至名嘉东路东侧转弯向南500余米，顶管跨名嘉东路向西260米至瓦宋变电站，向北进站进行并网接入。线路沿线跨越高低压电力线，其中跨10kv电力架空线1处，钻35kv2处，110kv2处，低压线路、弱电线路部分地段犹如蜘蛛网。单回钢管塔安装4基（含基础）；LGJ-240/30导线架设单回架设0.51km，地线两根OPGW光缆架设，选用24芯OPGW-70复合光缆。电力电缆（YJLW03-64/110-1*500mm²）敷设2.88千米；电缆头制作安装综合24个。直接接地箱4台、保护接地箱1台、交叉互联箱4台。线路避雷器安装6只等。导地线架设跨越公路1处，跨越高压送电线路2处（10kv1条，0.4kv1条），且全线跨越树林、农田等；432.3施工实施条件及自然环境分析本工程地处平原耕地中，处于收割前期并有树林，切不说施工，就是人行百姓也不让，根本无路可走，给施工造成相当大的难度。要想施工必须对树木给予砍伐，耕地作物进行清除，否则无法施工。所有权归属广泛，瓦宋村、后杨村、狮子刘村、单位的、个人的应有皆有。尤为重要的是途经后杨村二处墓地、加工厂1处，跨路4处，闻言当地群众对其看得很重，要先从此过，有一定的难度。故此，民事处理成为制约施工正常进行的难点，在开工前首先必须到沿线乡村进行走访摸排，了解当地的村庄民风民俗，尤其是少数民族风俗，制定详细的联系计划，在施工中做好调解民事纠纷等工作。针对本工程特点，要详细制定合理、科学的施工方案，避免造成怠工误工，更不得因此拖延施工工期。本工程属夏季施工，要注意天气气温变化，基础浇灌要提早采取措施、防止天气变化影响砼的质量，气温高于37度，杜绝进行施工出现人身安全事故。三、项目施工管理组织：543.1项目管理组织结构施工技术力量的配置。鉴于施工期间，正值炎热夏季季节，且施工周期比较短，施工任务相对较多，况全线位于地方政府以及居民的耕地中，所有铁塔基础除去位于升压站的不再农田，其他铁塔基础均处...
