煤矿井下低压检漏保护装置安装、运行、维护与检修细则VIP免费

煤矿井下低压检漏保护装置安装、运行、维护与检修细则_第1页
1/11
煤矿井下低压检漏保护装置安装、运行、维护与检修细则_第2页
2/11
煤矿井下低压检漏保护装置安装、运行、维护与检修细则_第3页
3/11

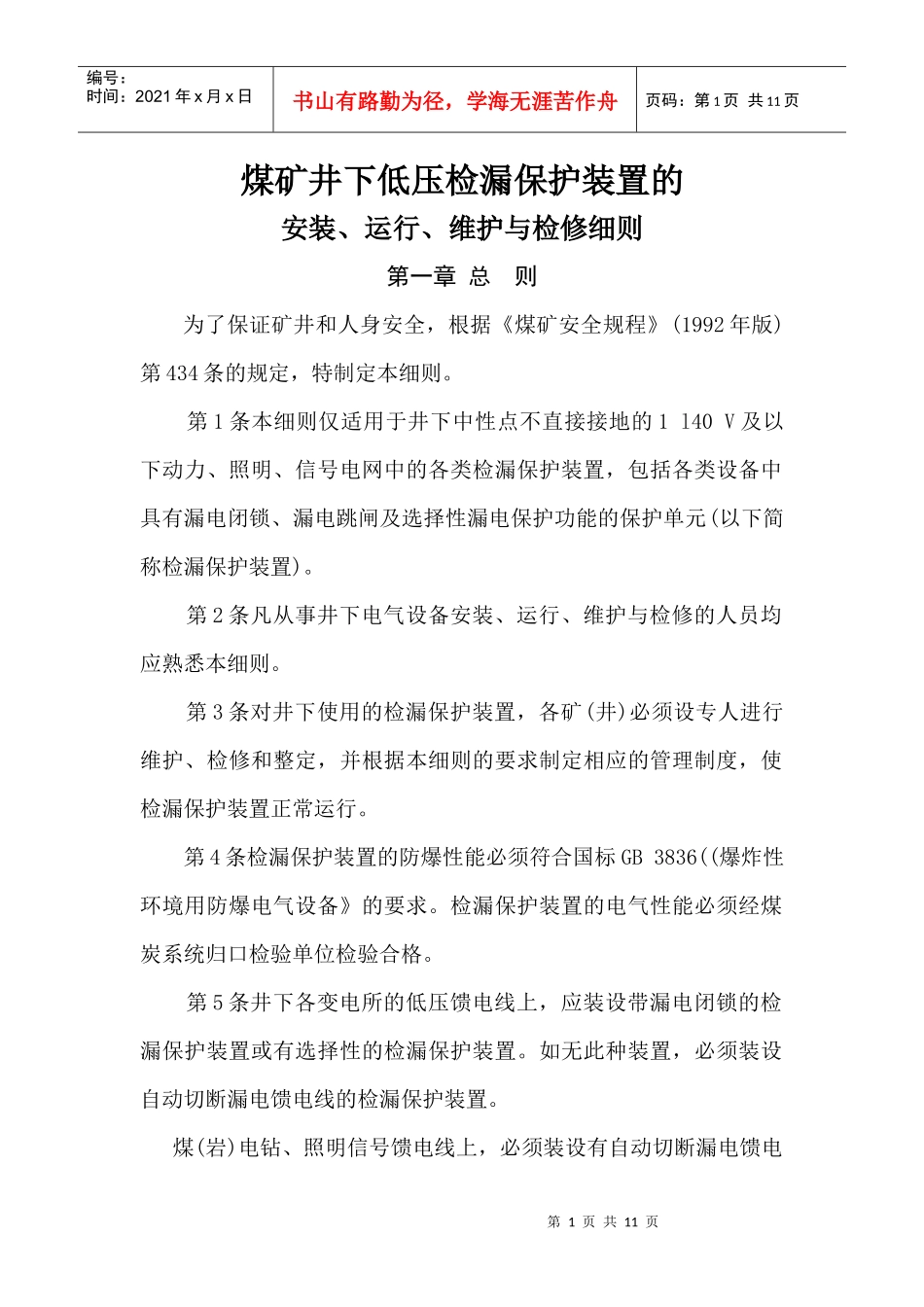

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全,根据《煤矿安全规程》(1992年版)第434条的规定,特制定本细则。第1条本细则仅适用于井下中性点不直接接地的1l40V及以下动力、照明、信号电网中的各类检漏保护装置,包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元(以下简称检漏保护装置)。第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。第3条对井下使用的检漏保护装置,各矿(井)必须设专人进行维护、检修和整定,并根据本细则的要求制定相应的管理制度,使检漏保护装置正常运行。第4条检漏保护装置的防爆性能必须符合国标GB3836((爆炸性环境用防爆电气设备》的要求。检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。第5条井下各变电所的低压馈电线上,应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。如无此种装置,必须装设自动切断漏电馈电线的检漏保护装置。煤(岩)电钻、照明信号馈电线上,必须装设有自动切断漏电馈电第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页线的检漏保护装置。低压电磁起动器应具备漏电闭锁功能。第6条运行中的检漏保护装置性能必须可靠,严禁任意拆除或停用。第7条选择性检漏保护装置必须配套使用(即总开关和所有分支开关必须都装设),带延时的总检漏保护装置不准单独使用。第二章下井前的检验第8条检漏保护装置在地面要进行仔细检查、试验,符合要求后才可下井使用。检查试验内容:1.按国标GB3836(1爆炸性环境用防爆电气设备》检查隔爆外壳是否符合规定。2.按厂家说明书上所示线路核对检漏保护装置内部接线是否正确,连线是否良好,元件、导线等有无破损。3.检漏保护装置的绝缘电阻值应符合:1l40V的用1000V摇表摇测不低于10MΩ;660V的用1000V摇表摇测不低于10MΩ;380V的用500V摇表摇测不低于5MΩ;127V的用250V摇表摇测不低于2MΩ;42V的用250V摇表摇测不低于0.5MΩ。4.介电性能试验必须能承受交流工频耐压试验,历时1min而无击穿闪络现象。对于主电路以及规定接至主电路的控制电路和辅助电路,其工频耐压试验应符合表1的规定。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页对于规定不接至主电路的控制电路和辅助电路,其工频耐压试验应符合表2的规定。5.测量各直流电源的电压值及执行继电器的动作电流值,其值应符合厂家规定。6.检漏保护装置在下并前应先在地面按《井下低压检漏保护装置电气性能要求》、《矿用隔爆型煤电钻变压器综合装置中检漏环节电气性能要求》进行漏电动作电阻值、漏电动作时间、补偿效果的测定;带旁路的漏电保护应进行旁路动作电阻值、动作时间的测定。具有漏电闭锁功能的应测量闭锁电阻值,测量结果应符合上述要求。具有选择性漏电保护功能的各类检漏装簧,在地面还要进行不少于两条馈电开关的支路做配套试验,各支路都应轮流进行三次漏电试验,以检查漏电选择性的可靠性。第三章安装第9条检漏保护装置在井下装卸、搬运过程中,应免受剧烈的震动。第10条检漏继电器、选择性的检漏保护装置应接在馈电开关的负荷侧。带漏电闭锁的检漏继电器、选择性的检漏保护装置,其电第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页源部分接在馈电开关的电源侧,但应有安全措施。如用两台馈电开关作总开关时,可合用·台检漏保护装置(见图1)。两台馈电开关的跳闸线圈应并联,并注意:1.馈电开关的跳闸线圈必须连接在同一相电源上。2.两台馈电开关的跳闸线圈联络线间应串接一个隔爆型停止按钮(或开关)。当第一台运行,第二台停运时,应按下按钮(或断开开关)并锁住不让其返回,避免该停运开关负荷侧仍带电。否则不允许停运一台开关,另一台仍运行。3.检漏保护装置的电源只需与第一台开关连接;如须停止第一台开关,第二台开关继续运行时,应将检漏保护装置的电源改接到...
