海沟尾矿库隧洞工程施工组织设计VIP免费

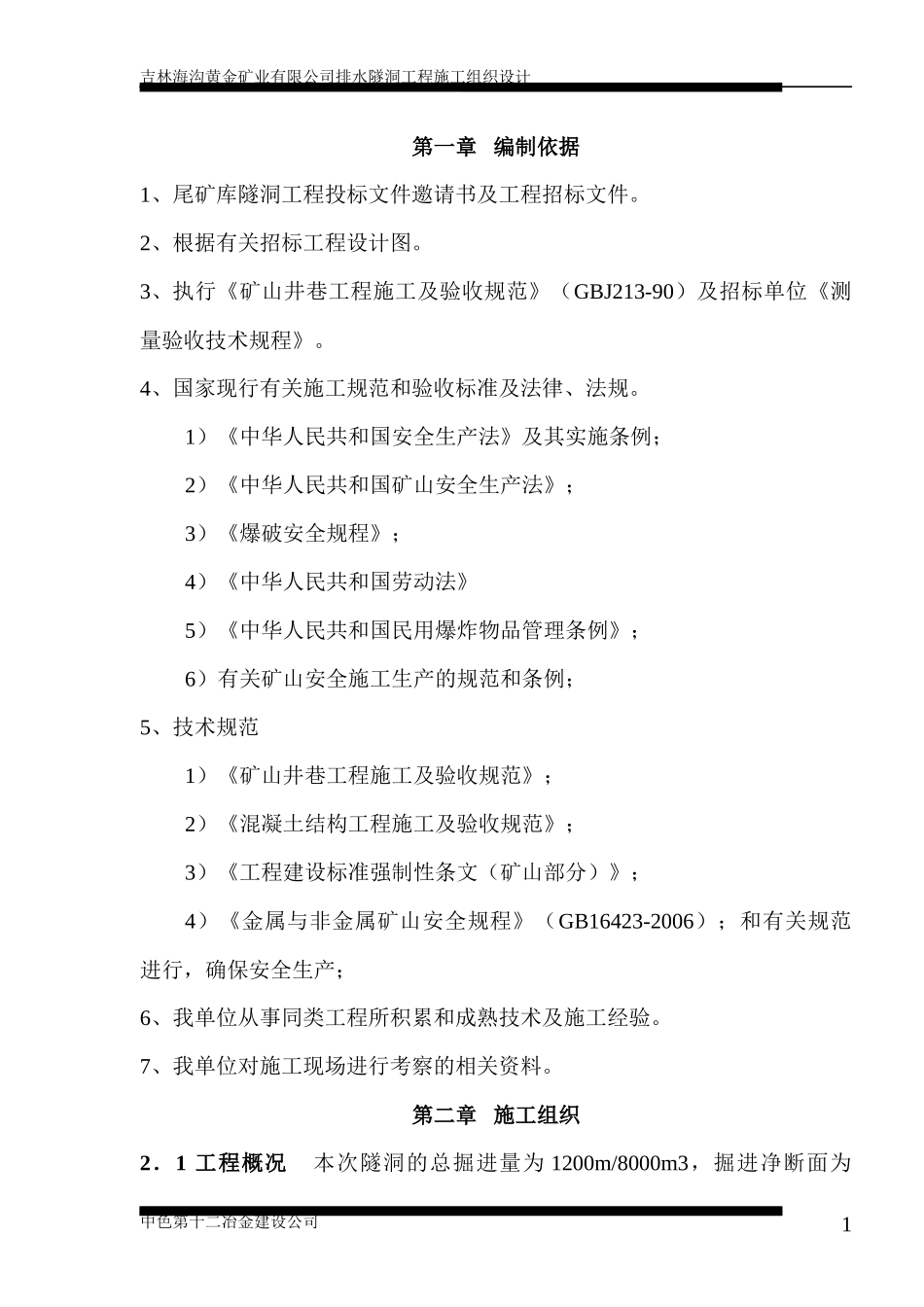

海沟尾矿库隧洞工程施工组织设计_第1页
1/10

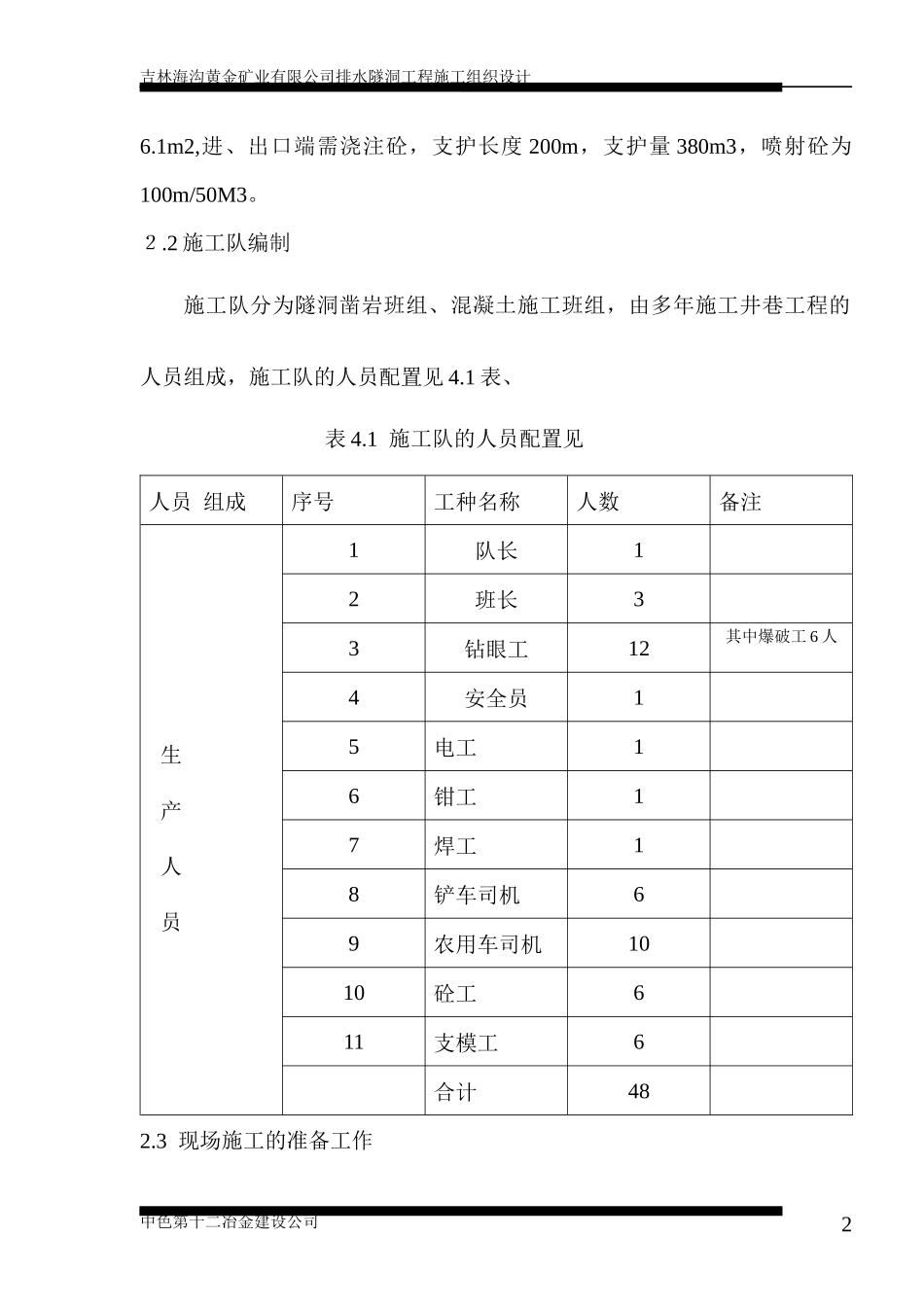

海沟尾矿库隧洞工程施工组织设计_第2页
2/10

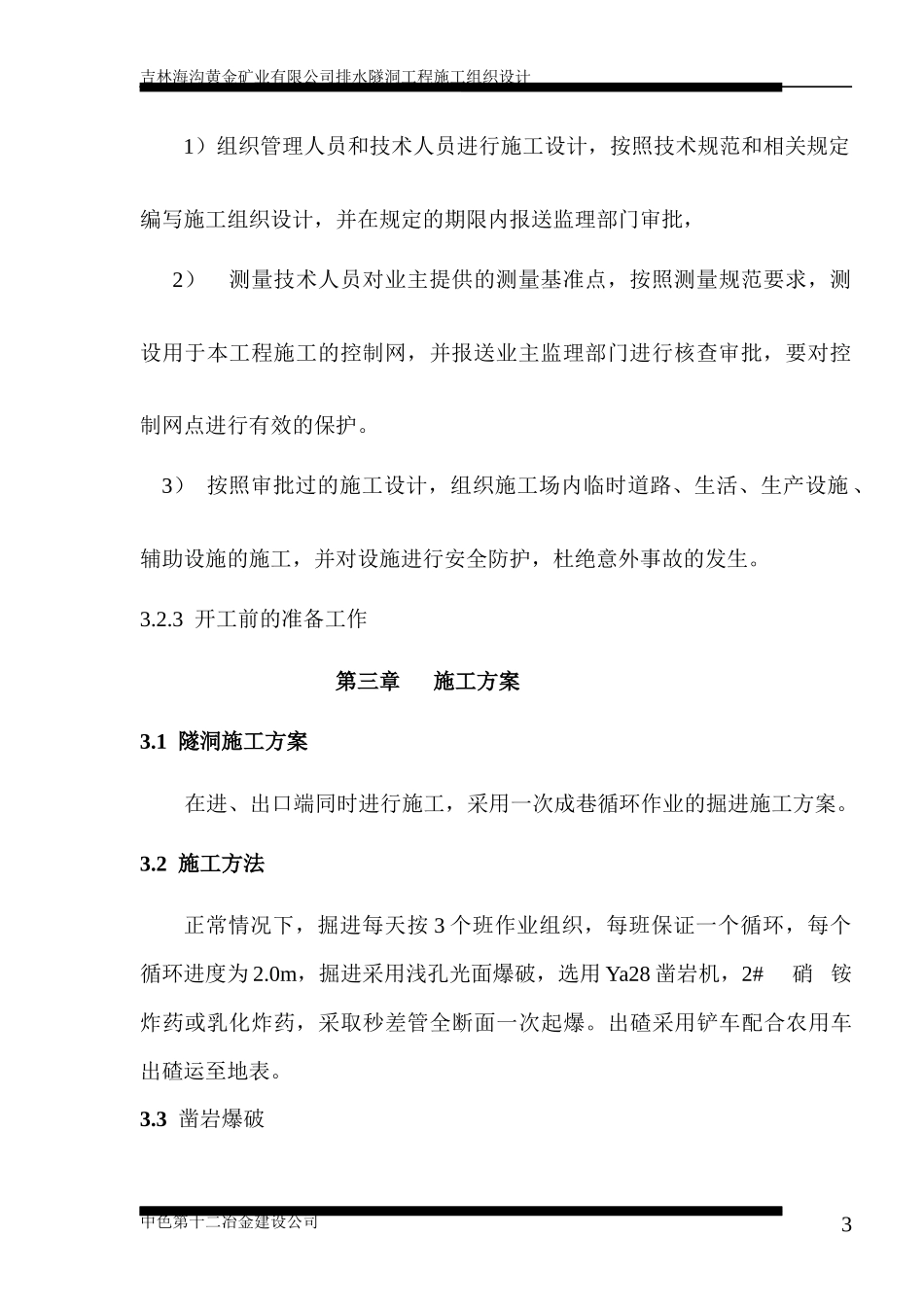

海沟尾矿库隧洞工程施工组织设计_第3页
3/10
吉林海沟黄金矿业有限公司排水隧洞工程施工组织设计第一章编制依据1、尾矿库隧洞工程投标文件邀请书及工程招标文件。2、根据有关招标工程设计图。3、执行《矿山井巷工程施工及验收规范》(GBJ213-90)及招标单位《测量验收技术规程》。4、国家现行有关施工规范和验收标准及法律、法规。1)《中华人民共和国安全生产法》及其实施条例;2)《中华人民共和国矿山安全生产法》;3)《爆破安全规程》;4)《中华人民共和国劳动法》5)《中华人民共和国民用爆炸物品管理条例》;6)有关矿山安全施工生产的规范和条例;5、技术规范1)《矿山井巷工程施工及验收规范》;2)《混凝土结构工程施工及验收规范》;3)《工程建设标准强制性条文(矿山部分)》;4)《金属与非金属矿山安全规程》(GB16423-2006);和有关规范进行,确保安全生产;6、我单位从事同类工程所积累和成熟技术及施工经验。7、我单位对施工现场进行考察的相关资料。第二章施工组织2.1工程概况本次隧洞的总掘进量为1200m/8000m3,掘进净断面为中色第十二冶金建设公司1吉林海沟黄金矿业有限公司排水隧洞工程施工组织设计6.1m2,进、出口端需浇注砼,支护长度200m,支护量380m3,喷射砼为100m/50M3。2.2施工队编制施工队分为隧洞凿岩班组、混凝土施工班组,由多年施工井巷工程的人员组成,施工队的人员配置见4.1表、表4.1施工队的人员配置见人员组成序号工种名称人数备注生产人员1队长12班长33钻眼工12其中爆破工6人4安全员15电工16钳工17焊工18铲车司机69农用车司机1010砼工611支模工6合计482.3现场施工的准备工作中色第十二冶金建设公司2吉林海沟黄金矿业有限公司排水隧洞工程施工组织设计1)组织管理人员和技术人员进行施工设计,按照技术规范和相关规定编写施工组织设计,并在规定的期限内报送监理部门审批,2)测量技术人员对业主提供的测量基准点,按照测量规范要求,测设用于本工程施工的控制网,并报送业主监理部门进行核查审批,要对控制网点进行有效的保护。3)按照审批过的施工设计,组织施工场内临时道路、生活、生产设施、辅助设施的施工,并对设施进行安全防护,杜绝意外事故的发生。3.2.3开工前的准备工作第三章施工方案3.1隧洞施工方案在进、出口端同时进行施工,采用一次成巷循环作业的掘进施工方案。3.2施工方法正常情况下,掘进每天按3个班作业组织,每班保证一个循环,每个循环进度为2.0m,掘进采用浅孔光面爆破,选用Ya28凿岩机,2#硝铵炸药或乳化炸药,采取秒差管全断面一次起爆。出碴采用铲车配合农用车出碴运至地表。3.3凿岩爆破中色第十二冶金建设公司3吉林海沟黄金矿业有限公司排水隧洞工程施工组织设计1)钻眼依据凿岩特性、巷道断面的规格尺寸,按炮眼排列方式进行钻眼。采用手持式2台YT-28凿岩机同时凿岩,缩短钻眼时间。深为2.3m,平均循环进尺为2.0m。2)炮眼布置根据岩石性能,结合我单位施工经验,保证施工进度的前提下,选取炮眼直径为40mm,凿眼钻头选用“一字”型合金钻头。a、掏槽方式,为了更好的达到掏槽效果和施工质量,采取桶形直线掏槽,掏槽眼与井筒中心线平行,掏槽眼深度要比其它炮眼一般超深30cm。b、炮孔深度,拟定竖井有效循环进尺为2.0m,炮孔深度总平均为2.3m。c、炮眼数量,根据开挖断面设计要求,采用光面爆破,周边眼要严格控制爆破,周边眼位内移100mm,按88度外斜钻孔,底部落至荒径外100mm。3)火工及爆破器材的确定依据凿岩设备及凿眼成孔规格,确定以标准2#乳化炸药为主,半分导爆管起爆,导爆管段数1~5段。用非电导爆雷管控制起爆顺序,使用专用电缆进行起爆。当导爆管段位不够时,可采取孔内外延时的方式解决。4)装药、联线、起爆本着掏槽眼多装、周边孔控制装药、辅助眼少装的原则,起爆药包的位置,易放在上孔口第二个药包的位置,雷管的集中穴指向眼底;堵塞采用黄泥配砂(比例3:1),水份在20%左右,填满至眼口。联线用每圈串中色第十二冶金建设公司4吉林海沟黄金矿业有限公司排水隧洞工程施工组织设计联,圈间并联方式。起爆方式采用一次起爆,起爆点设在上部井筒外安全地点进行起爆。见附图5)装岩出碴在确认无炮烟后,拉好照明,检查是否溜有残炮,...
