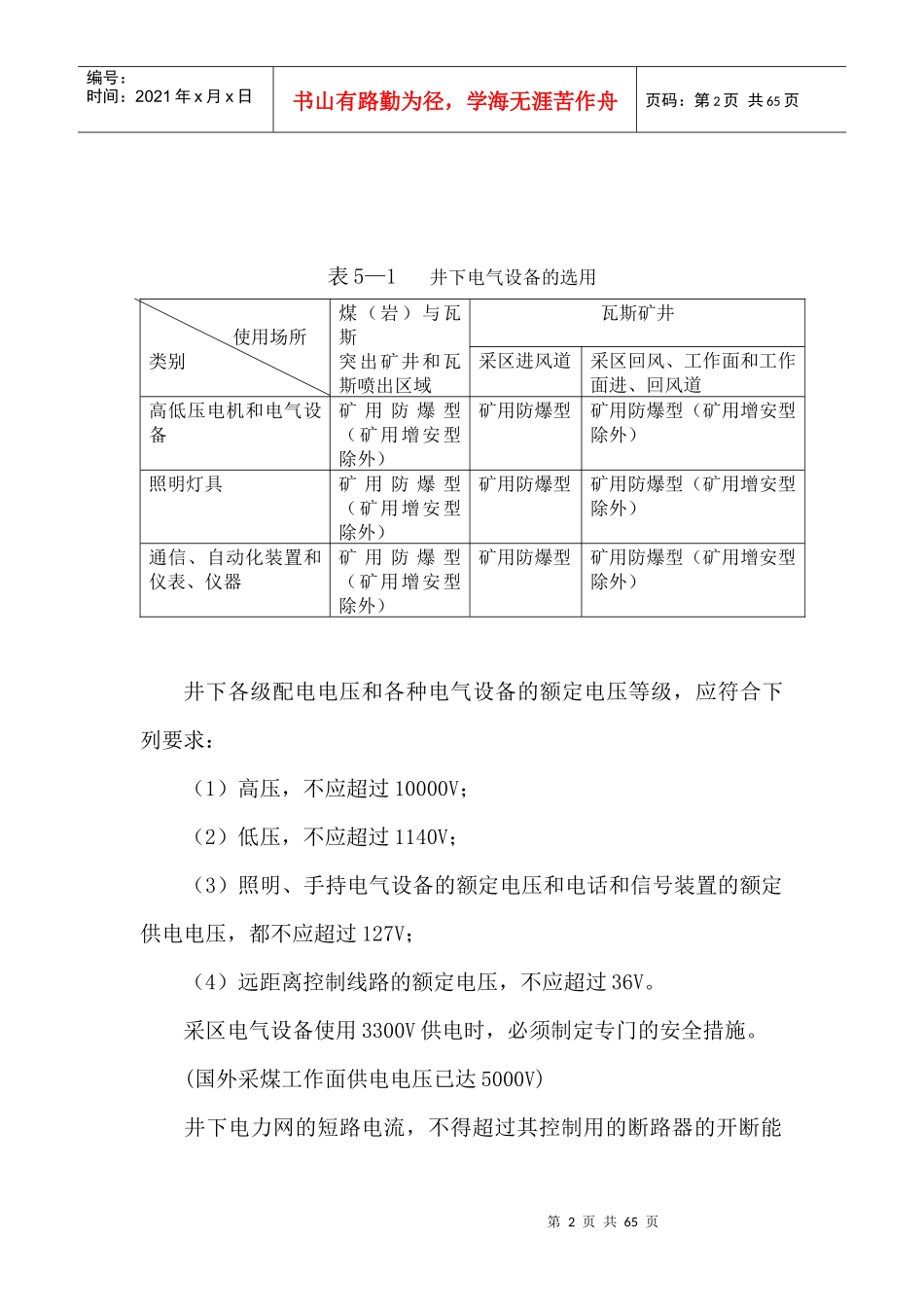

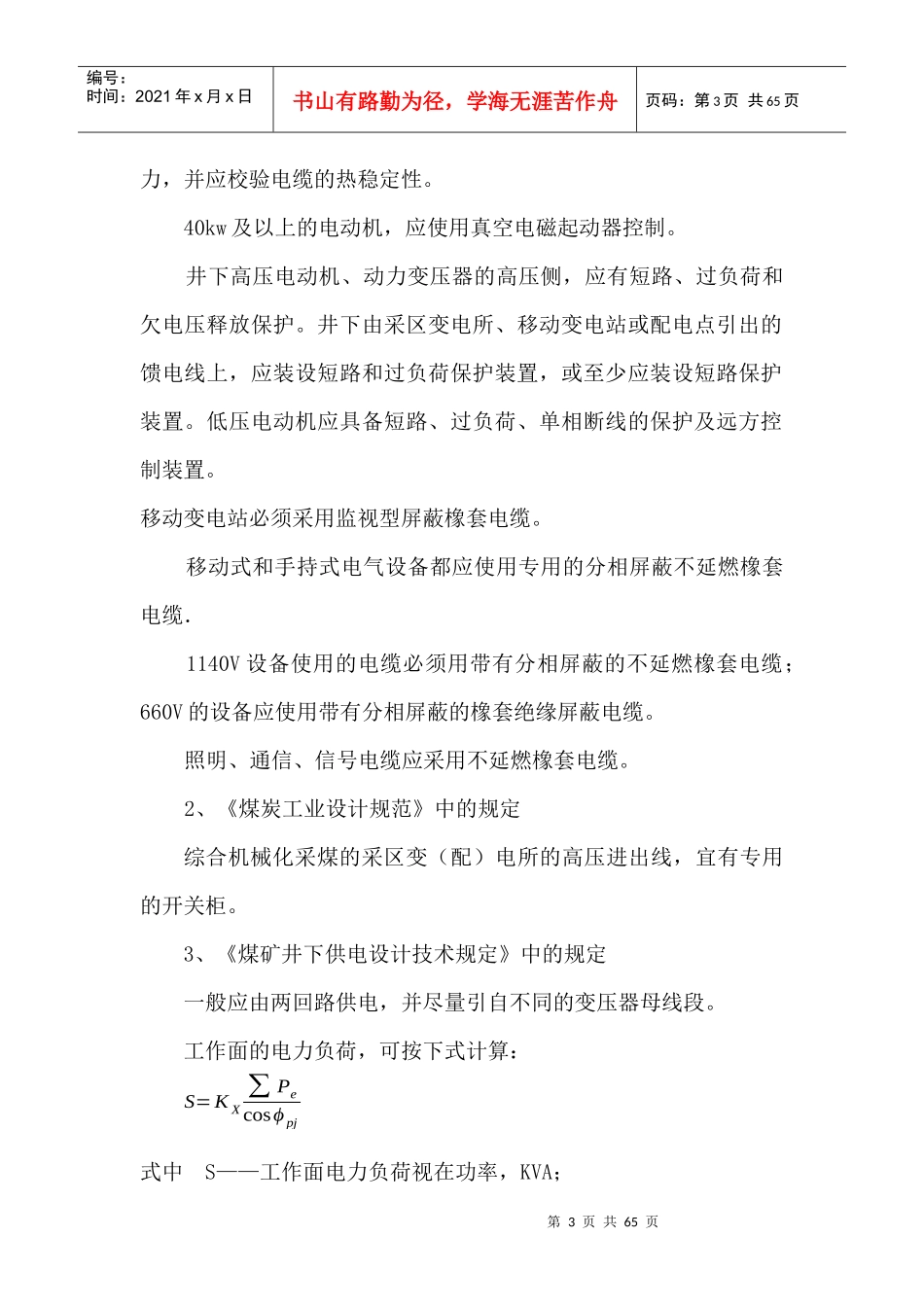

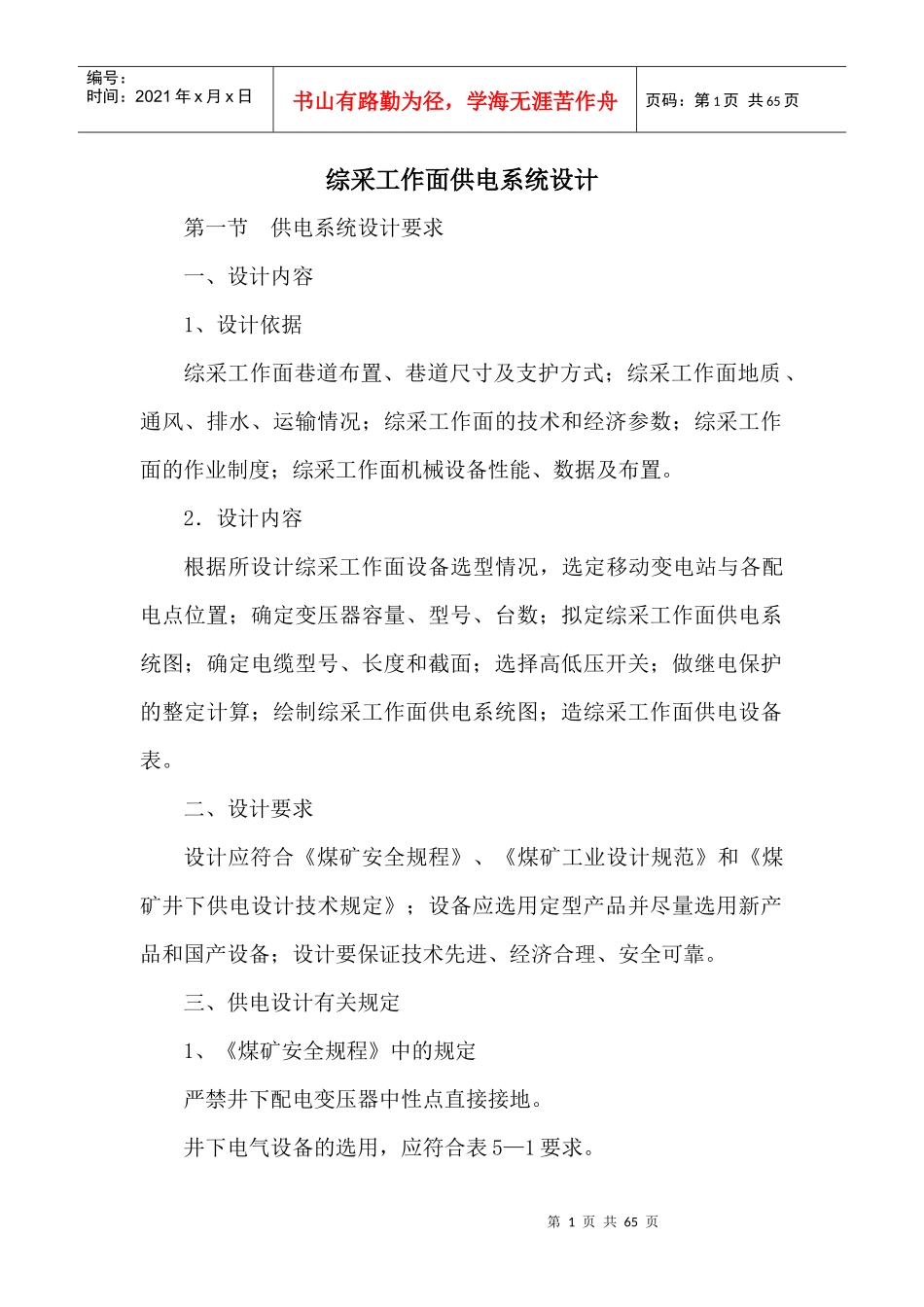

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页综采工作面供电系统设计第一节供电系统设计要求一、设计内容1、设计依据综采工作面巷道布置、巷道尺寸及支护方式；综采工作面地质、通风、排水、运输情况；综采工作面的技术和经济参数；综采工作面的作业制度；综采工作面机械设备性能、数据及布置。2．设计内容根据所设计综采工作面设备选型情况，选定移动变电站与各配电点位置；确定变压器容量、型号、台数；拟定综采工作面供电系统图；确定电缆型号、长度和截面；选择高低压开关；做继电保护的整定计算；绘制综采工作面供电系统图；造综采工作面供电设备表。二、设计要求设计应符合《煤矿安全规程》、《煤矿工业设计规范》和《煤矿井下供电设计技术规定》；设备应选用定型产品并尽量选用新产品和国产设备；设计要保证技术先进、经济合理、安全可靠。三、供电设计有关规定1、《煤矿安全规程》中的规定严禁井下配电变压器中性点直接接地。井下电气设备的选用，应符合表5—1要求。第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页表5—1井下电气设备的选用使用场所类别煤（岩）与瓦斯突出矿井和瓦斯喷出区域瓦斯矿井采区进风道采区回风、工作面和工作面进、回风道高低压电机和电气设备矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）照明灯具矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）通信、自动化装置和仪表、仪器矿用防爆型（矿用增安型除外）矿用防爆型矿用防爆型（矿用增安型除外）井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（1）高压，不应超过10000V；（2）低压，不应超过1140V；（3）照明、手持电气设备的额定电压和电话和信号装置的额定供电电压，都不应超过127V；（4）远距离控制线路的额定电压，不应超过36V。采区电气设备使用3300V供电时，必须制定专门的安全措施。(国外采煤工作面供电电压已达5000V)井下电力网的短路电流，不得超过其控制用的断路器的开断能第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页力，并应校验电缆的热稳定性。40kw及以上的电动机，应使用真空电磁起动器控制。井下高压电动机、动力变压器的高压侧，应有短路、过负荷和欠电压释放保护。井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路和过负荷保护装置，或至少应装设短路保护装置。低压电动机应具备短路、过负荷、单相断线的保护及远方控制装置。移动变电站必须采用监视型屏蔽橡套电缆。移动式和手持式电气设备都应使用专用的分相屏蔽不延燃橡套电缆．1140V设备使用的电缆必须用带有分相屏蔽的不延燃橡套电缆；660V的设备应使用带有分相屏蔽的橡套绝缘屏蔽电缆。照明、通信、信号电缆应采用不延燃橡套电缆。2、《煤炭工业设计规范》中的规定综合机械化采煤的采区变（配）电所的高压进出线，宜有专用的开关柜。3、《煤矿井下供电设计技术规定》中的规定一般应由两回路供电，并尽量引自不同的变压器母线段。工作面的电力负荷，可按下式计算：S=KX∑Pecosϕpj式中S——工作面电力负荷视在功率，KVA；第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页∑Pe——工作面用电设备额定功率之和，kw；cosϕpj——工作面电力负荷的平均功率因数，可取0.7；KX——需用系数，可按下式汁算：KX=0.4+0.6Pd∑PePd——最大一台电动机功率，kW。四、井下供电系统图例符号井下供电系统图例符号如表所示第二节供电系统负荷计算第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页一、供电电压井下采区变电所的电源，可以由井下主变电所或从地面变电所经风井(或钻孔)供电，一般不设备用电源，送至采区变电所的电源电压为6kV。井下综采工作面配电点的电源来自采区变电所，综采工作面的供电电压可以根据其日产量、单机或双机最大容量与总容量，参照表5—2来选定低压配电电压等级。表5—2采...
