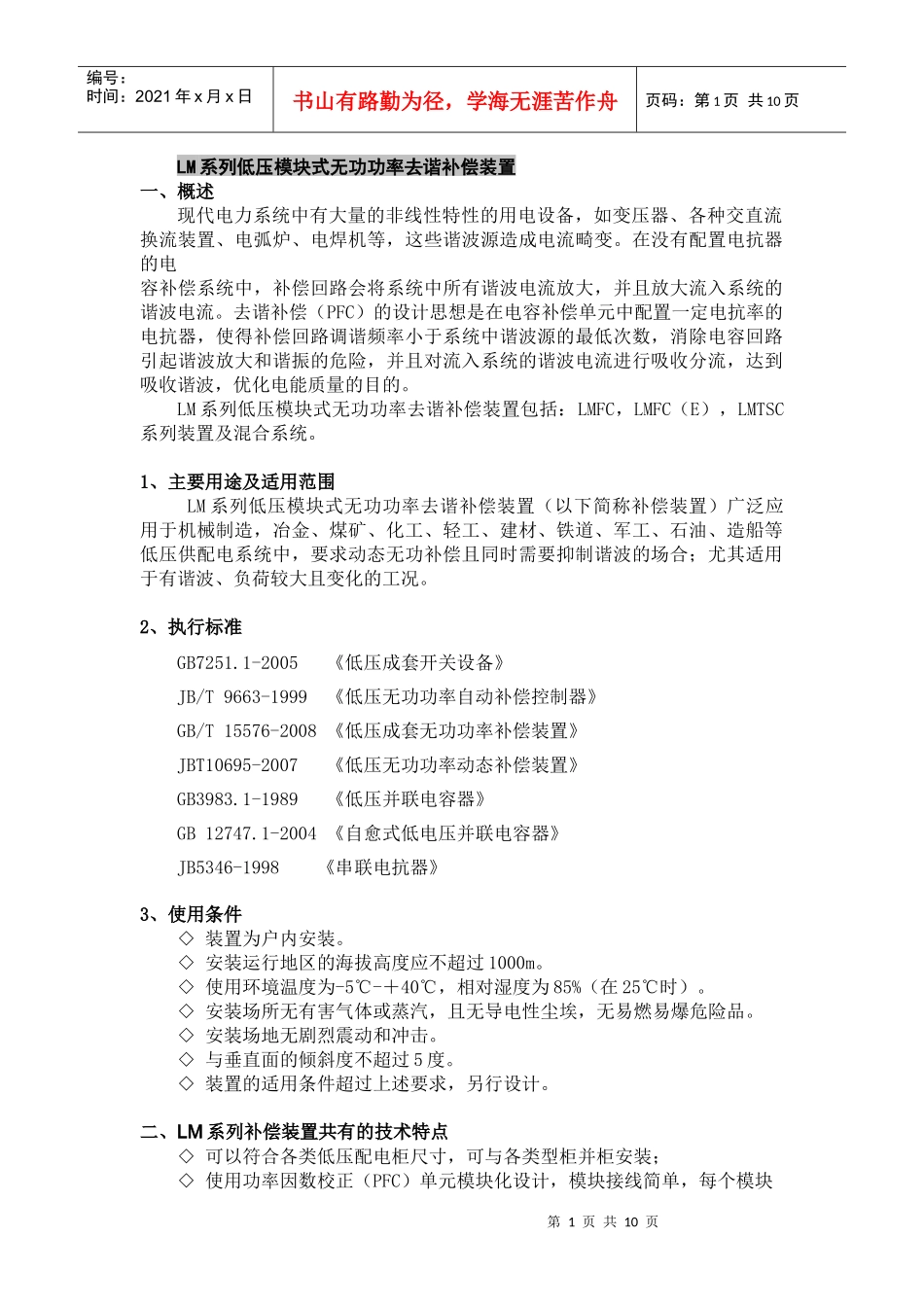

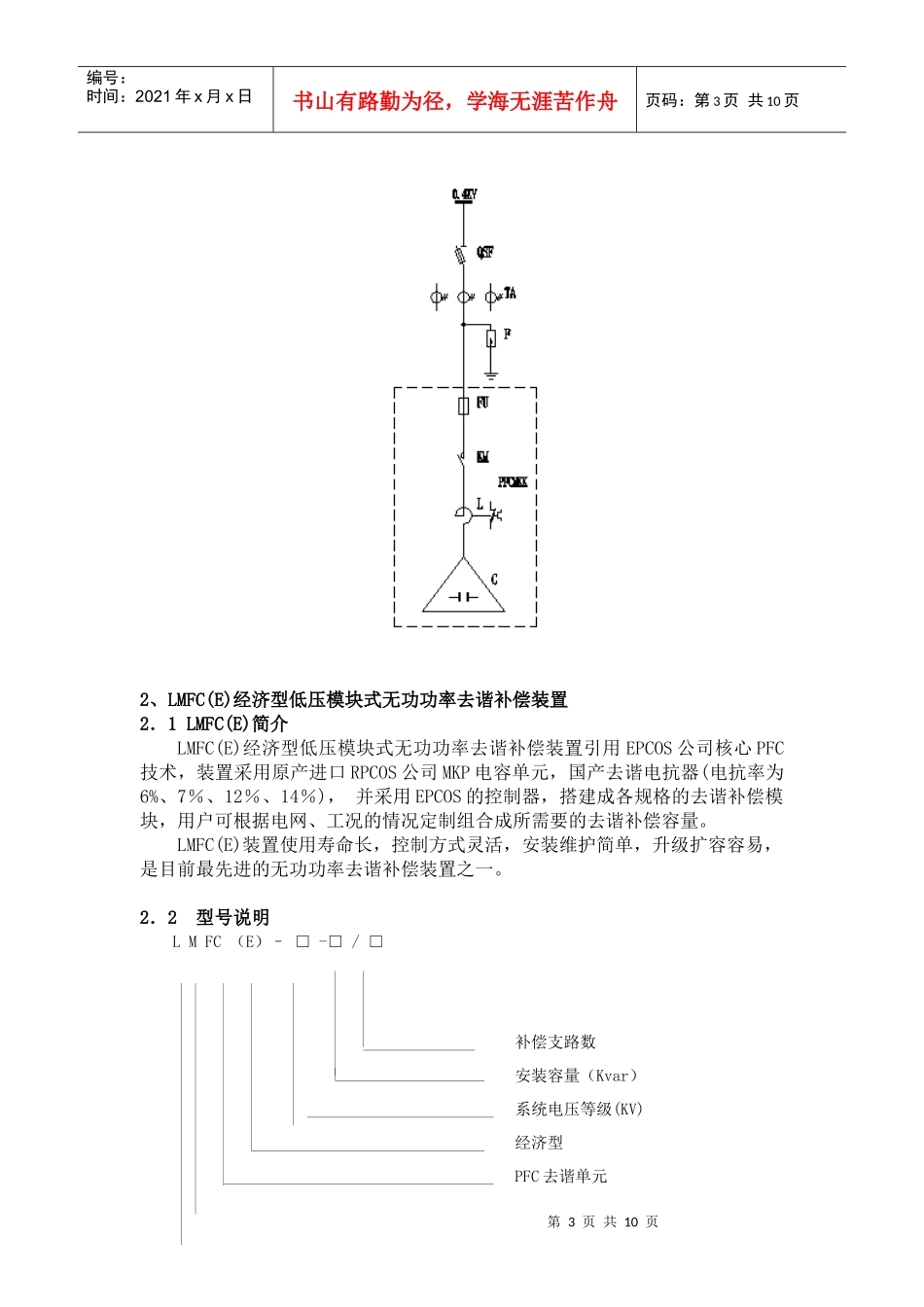

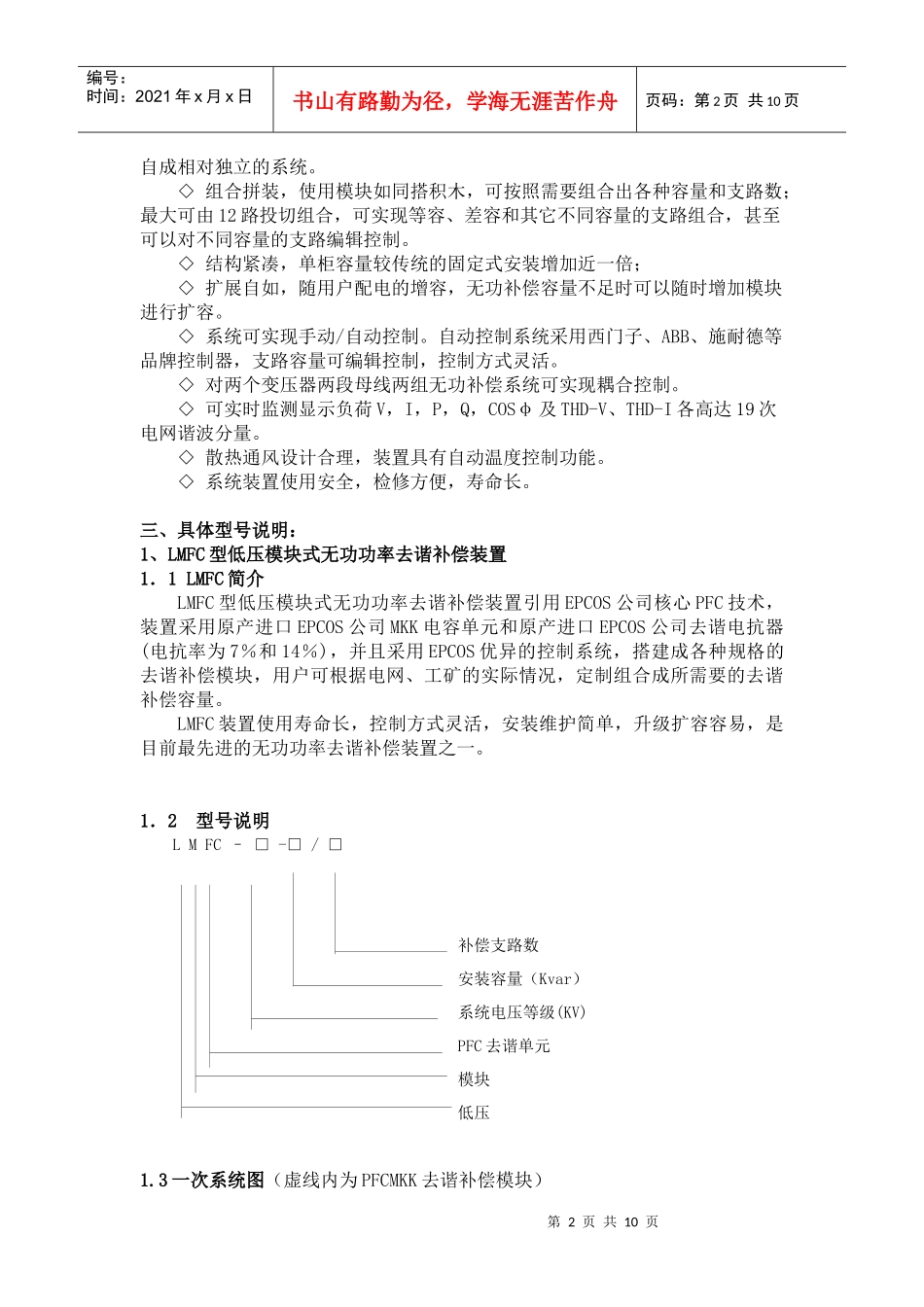

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页LM系列低压模块式无功功率去谐补偿装置一、概述现代电力系统中有大量的非线性特性的用电设备，如变压器、各种交直流换流装置、电弧炉、电焊机等，这些谐波源造成电流畸变。在没有配置电抗器的电容补偿系统中，补偿回路会将系统中所有谐波电流放大，并且放大流入系统的谐波电流。去谐补偿（PFC）的设计思想是在电容补偿单元中配置一定电抗率的电抗器，使得补偿回路调谐频率小于系统中谐波源的最低次数，消除电容回路引起谐波放大和谐振的危险，并且对流入系统的谐波电流进行吸收分流，达到吸收谐波，优化电能质量的目的。LM系列低压模块式无功功率去谐补偿装置包括：LMFC，LMFC（E），LMTSC系列装置及混合系统。1、主要用途及适用范围LM系列低压模块式无功功率去谐补偿装置（以下简称补偿装置）广泛应用于机械制造，冶金、煤矿、化工、轻工、建材、铁道、军工、石油、造船等低压供配电系统中，要求动态无功补偿且同时需要抑制谐波的场合；尤其适用于有谐波、负荷较大且变化的工况。2、执行标准GB7251.1-2005《低压成套开关设备》JB/T9663-1999《低压无功功率自动补偿控制器》GB/T15576-2008《低压成套无功功率补偿装置》JBT10695-2007《低压无功功率动态补偿装置》GB3983.1-1989《低压并联电容器》GB12747.1-2004《自愈式低电压并联电容器》JB5346-1998《串联电抗器》3、使用条件◇装置为户内安装。◇安装运行地区的海拔高度应不超过1000m。◇使用环境温度为-5℃-＋40℃，相对湿度为85%（在25℃时）。◇安装场所无有害气体或蒸汽，且无导电性尘埃，无易燃易爆危险品。◇安装场地无剧烈震动和冲击。◇与垂直面的倾斜度不超过5度。◇装置的适用条件超过上述要求，另行设计。二、LM系列补偿装置共有的技术特点◇可以符合各类低压配电柜尺寸，可与各类型柜并柜安装；◇使用功率因数校正（PFC）单元模块化设计，模块接线简单，每个模块第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页自成相对独立的系统。◇组合拼装，使用模块如同搭积木，可按照需要组合出各种容量和支路数；最大可由12路投切组合，可实现等容、差容和其它不同容量的支路组合，甚至可以对不同容量的支路编辑控制。◇结构紧凑，单柜容量较传统的固定式安装增加近一倍；◇扩展自如，随用户配电的增容，无功补偿容量不足时可以随时增加模块进行扩容。◇系统可实现手动/自动控制。自动控制系统采用西门子、ABB、施耐德等品牌控制器，支路容量可编辑控制，控制方式灵活。◇对两个变压器两段母线两组无功补偿系统可实现耦合控制。◇可实时监测显示负荷V，I，P，Q，COSφ及THD-V、THD-I各高达19次电网谐波分量。◇散热通风设计合理，装置具有自动温度控制功能。◇系统装置使用安全，检修方便，寿命长。三、具体型号说明：1、LMFC型低压模块式无功功率去谐补偿装置1．1LMFC简介LMFC型低压模块式无功功率去谐补偿装置引用EPCOS公司核心PFC技术，装置采用原产进口EPCOS公司MKK电容单元和原产进口EPCOS公司去谐电抗器(电抗率为7％和14％)，并且采用EPCOS优异的控制系统，搭建成各种规格的去谐补偿模块，用户可根据电网、工矿的实际情况，定制组合成所需要的去谐补偿容量。LMFC装置使用寿命长，控制方式灵活，安装维护简单，升级扩容容易，是目前最先进的无功功率去谐补偿装置之一。1．2型号说明LMFC–□-□/□补偿支路数安装容量（Kvar）系统电压等级(KV)PFC去谐单元模块低压1.3一次系统图（虚线内为PFCMKK去谐补偿模块）第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、LMFC(E)经济型低压模块式无功功率去谐补偿装置2．1LMFC(E)简介LMFC(E)经济型低压模块式无功功率去谐补偿装置引用EPCOS公司核心PFC技术，装置采用原产进口RPCOS公司MKP电容单元，国产去谐电抗器(电抗率为6%、7％、12％、14％)，并采用EPCOS的控制器，搭建成各规格的去谐补偿模块，用户可根据电网、工况的情况定制组合成所需要的去谐补偿容量。LMFC(E)装置使用寿命长，控...
