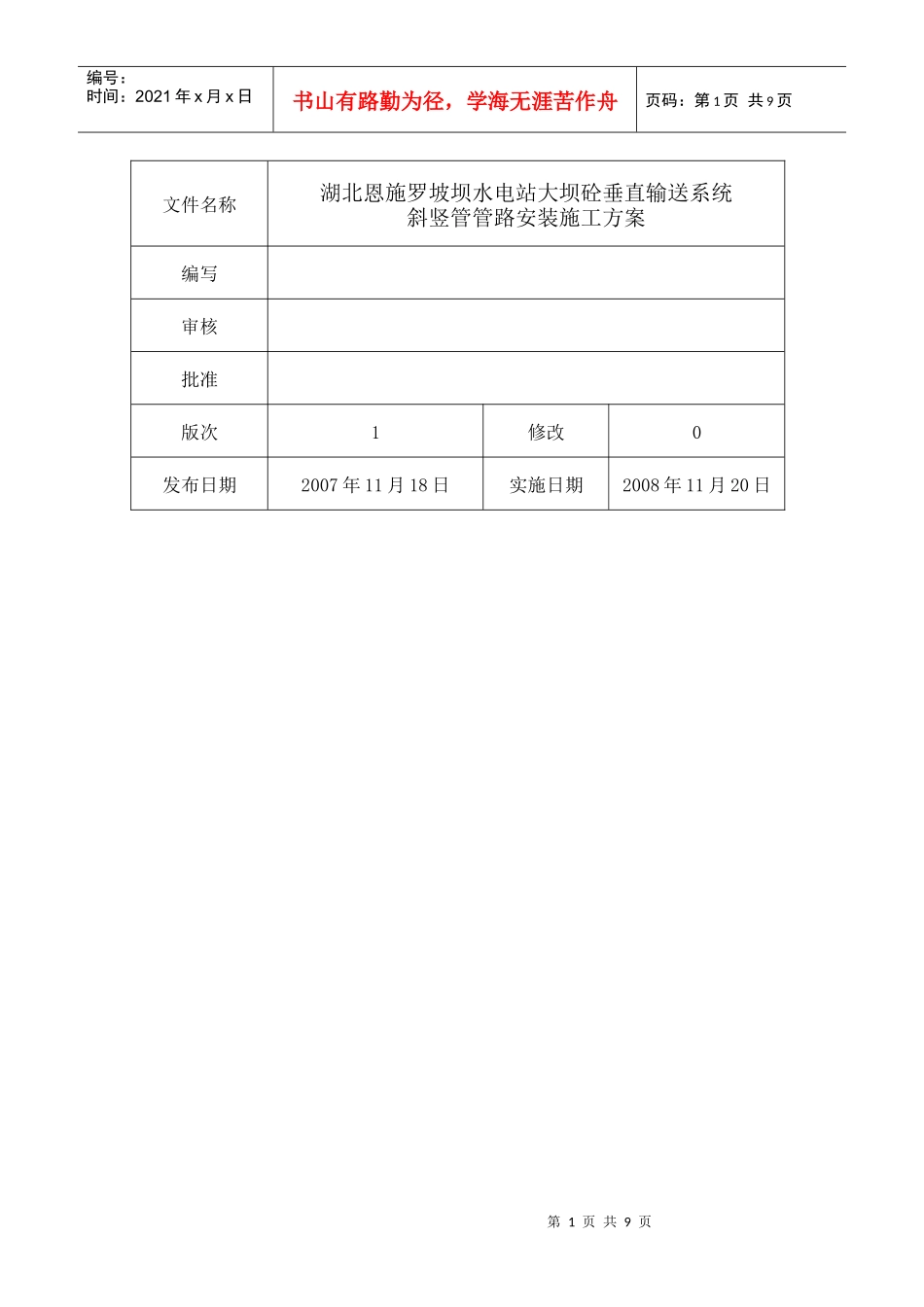

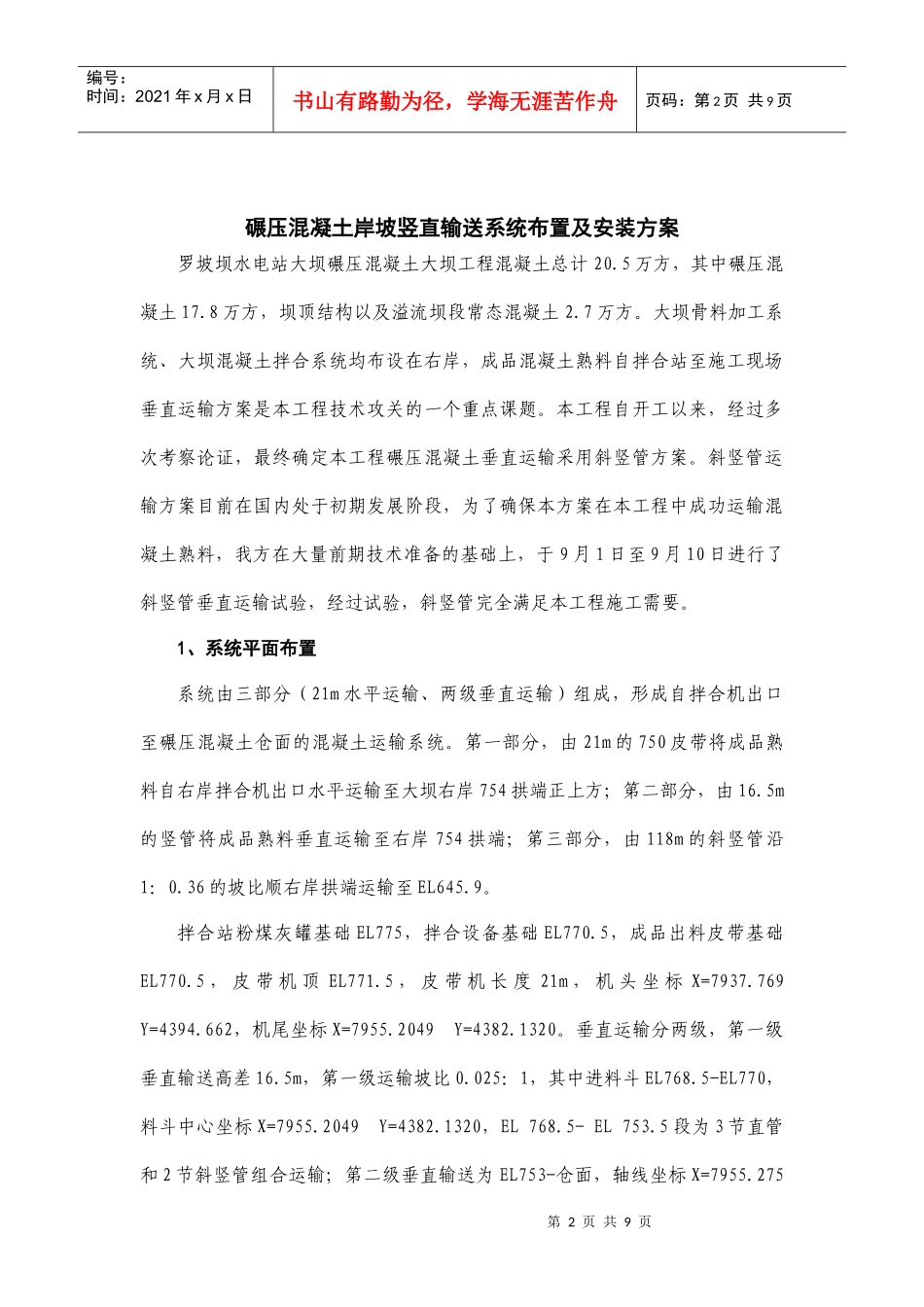

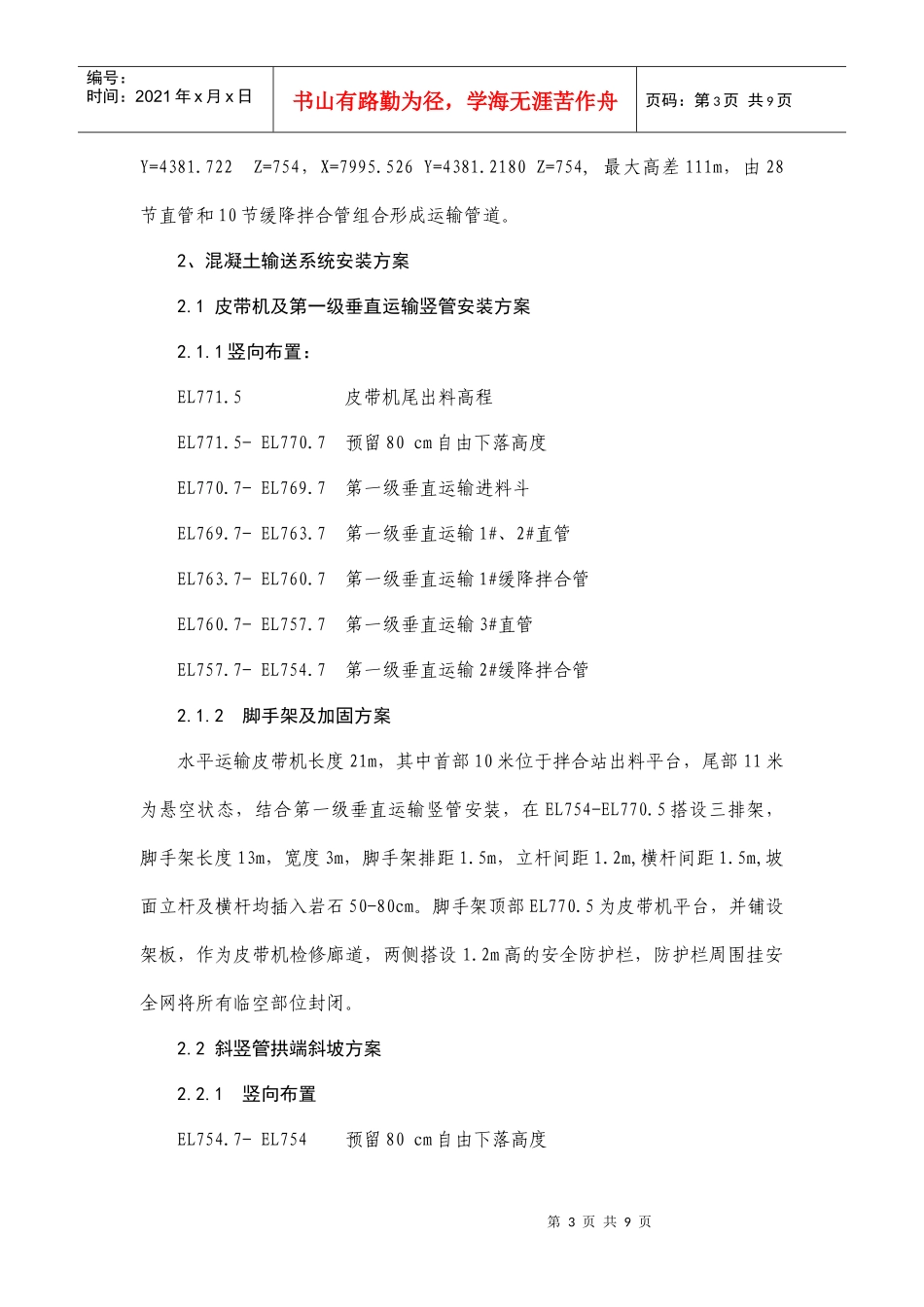

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页文件名称湖北恩施罗坡坝水电站大坝砼垂直输送系统斜竖管管路安装施工方案编写审核批准版次1修改0发布日期2007年11月18日实施日期2008年11月20日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页碾压混凝土岸坡竖直输送系统布置及安装方案罗坡坝水电站大坝碾压混凝土大坝工程混凝土总计20.5万方，其中碾压混凝土17.8万方，坝顶结构以及溢流坝段常态混凝土2.7万方。大坝骨料加工系统、大坝混凝土拌合系统均布设在右岸，成品混凝土熟料自拌合站至施工现场垂直运输方案是本工程技术攻关的一个重点课题。本工程自开工以来，经过多次考察论证，最终确定本工程碾压混凝土垂直运输采用斜竖管方案。斜竖管运输方案目前在国内处于初期发展阶段，为了确保本方案在本工程中成功运输混凝土熟料，我方在大量前期技术准备的基础上，于9月1日至9月10日进行了斜竖管垂直运输试验，经过试验，斜竖管完全满足本工程施工需要。1、系统平面布置系统由三部分（21m水平运输、两级垂直运输）组成，形成自拌合机出口至碾压混凝土仓面的混凝土运输系统。第一部分，由21m的750皮带将成品熟料自右岸拌合机出口水平运输至大坝右岸754拱端正上方；第二部分，由16.5m的竖管将成品熟料垂直运输至右岸754拱端；第三部分，由118m的斜竖管沿1：0.36的坡比顺右岸拱端运输至EL645.9。拌合站粉煤灰罐基础EL775，拌合设备基础EL770.5，成品出料皮带基础EL770.5，皮带机顶EL771.5，皮带机长度21m，机头坐标X=7937.769Y=4394.662，机尾坐标X=7955.2049Y=4382.1320。垂直运输分两级，第一级垂直输送高差16.5m，第一级运输坡比0.025：1，其中进料斗EL768.5-EL770，料斗中心坐标X=7955.2049Y=4382.1320，EL768.5-EL753.5段为3节直管和2节斜竖管组合运输；第二级垂直输送为EL753-仓面，轴线坐标X=7955.275第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Y=4381.722Z=754，X=7995.526Y=4381.2180Z=754,最大高差111m，由28节直管和10节缓降拌合管组合形成运输管道。2、混凝土输送系统安装方案2.1皮带机及第一级垂直运输竖管安装方案2.1.1竖向布置：EL771.5皮带机尾出料高程EL771.5-EL770.7预留80cm自由下落高度EL770.7-EL769.7第一级垂直运输进料斗EL769.7-EL763.7第一级垂直运输1#、2#直管EL763.7-EL760.7第一级垂直运输1#缓降拌合管EL760.7-EL757.7第一级垂直运输3#直管EL757.7-EL754.7第一级垂直运输2#缓降拌合管2.1.2脚手架及加固方案水平运输皮带机长度21m，其中首部10米位于拌合站出料平台，尾部11米为悬空状态，结合第一级垂直运输竖管安装，在EL754-EL770.5搭设三排架，脚手架长度13m，宽度3m，脚手架排距1.5m，立杆间距1.2m,横杆间距1.5m,坡面立杆及横杆均插入岩石50-80cm。脚手架顶部EL770.5为皮带机平台，并铺设架板，作为皮带机检修廊道，两侧搭设1.2m高的安全防护栏，防护栏周围挂安全网将所有临空部位封闭。2.2斜竖管拱端斜坡方案2.2.1竖向布置EL754.7-EL754预留80cm自由下落高度第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页EL754-EL753斜坡运输进料斗EL753-EL747.4斜坡运输1#、2#直管EL747.4-EL744.5斜坡运输1#缓降拌合管EL744.5EL738.9–斜坡运输3#、4#直管EL738.9-EL736.1斜坡运输2#缓降拌合管EL736.1EL727.6–斜坡运输5#、6#、7#直管EL727.6-EL724.8斜坡运输3#缓降拌合管EL724.8EL716.4–斜坡运输8#、9#、10#直管EL716.4-EL713.5斜坡运输4#缓降拌合管EL713.5EL705.1–斜坡运输11#、12#、13#直管EL705.1-EL702.3斜坡运输5#缓降拌合管EL702.3EL693.8–斜坡运输14#、15#、16#直管EL693.8-EL691.0斜坡运输6#缓降拌合管EL691.0EL682.5–斜坡运输17#、18#、19#直管EL682.5EL679.7–斜坡运输7#缓降拌合管EL679.7-EL671.3斜坡运输20#、21#、22#直管EL671.3EL668.4–斜坡运输8#缓降拌合管EL668.4-EL660.0斜坡运输23#、24#、25#直管EL660.0EL657.2–斜坡运输9#缓降拌合管EL657.2-EL648.7斜...
