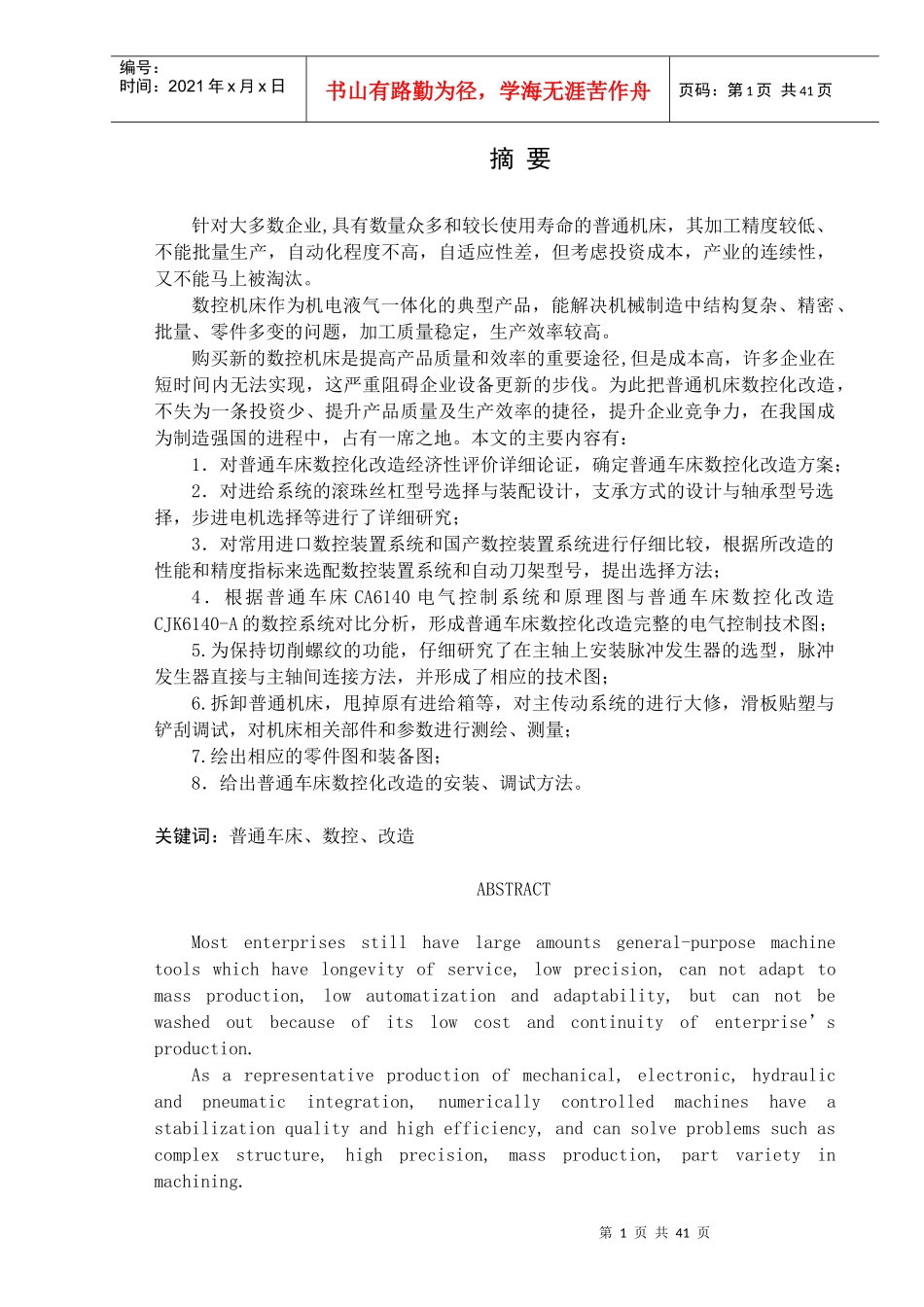

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页摘要针对大多数企业,具有数量众多和较长使用寿命的普通机床，其加工精度较低、不能批量生产，自动化程度不高，自适应性差，但考虑投资成本，产业的连续性，又不能马上被淘汰。数控机床作为机电液气一体化的典型产品，能解决机械制造中结构复杂、精密、批量、零件多变的问题，加工质量稳定，生产效率较高。购买新的数控机床是提高产品质量和效率的重要途径,但是成本高，许多企业在短时间内无法实现，这严重阻碍企业设备更新的步伐。为此把普通机床数控化改造，不失为一条投资少、提升产品质量及生产效率的捷径，提升企业竞争力，在我国成为制造强国的进程中，占有一席之地。本文的主要内容有：1．对普通车床数控化改造经济性评价详细论证，确定普通车床数控化改造方案；2．对进给系统的滚珠丝杠型号选择与装配设计，支承方式的设计与轴承型号选择，步进电机选择等进行了详细研究；3．对常用进口数控装置系统和国产数控装置系统进行仔细比较，根据所改造的性能和精度指标来选配数控装置系统和自动刀架型号，提出选择方法；4．根据普通车床CA6140电气控制系统和原理图与普通车床数控化改造CJK6140-A的数控系统对比分析，形成普通车床数控化改造完整的电气控制技术图；5.为保持切削螺纹的功能，仔细研究了在主轴上安装脉冲发生器的选型，脉冲发生器直接与主轴间连接方法，并形成了相应的技术图；6.拆卸普通机床，甩掉原有进给箱等，对主传动系统的进行大修，滑板贴塑与铲刮调试，对机床相关部件和参数进行测绘、测量；7.绘出相应的零件图和装备图；8．给出普通车床数控化改造的安装、调试方法。关键词：普通车床、数控、改造ABSTRACTMostenterprisesstillhavelargeamountsgeneral-purposemachinetoolswhichhavelongevityofservice,lowprecision,cannotadapttomassproduction,lowautomatizationandadaptability,butcannotbewashedoutbecauseofitslowcostandcontinuityofenterprise’sproduction.Asarepresentativeproductionofmechanical,electronic,hydraulicandpneumaticintegration,numericallycontrolledmachineshaveastabilizationqualityandhighefficiency,andcansolveproblemssuchascomplexstructure,highprecision,massproduction,partvarietyinmachining.第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页Purchasingnewnumericallycontrolledmachinesisanimportantwaytoimproveproductionprecisionandefficiency,butitmaynotcometruetomanyenterprisesbecauseitcostmuch.Enterprises’equipmentupdatingsteparecounteractedseverly.SoGenerallathe'snumericallycontrolledreformingisaquickwaythatcostsless,improveproductionprecisionandefficiency,anditcanimproveenterprises’competitivepower.Soitcantakesitsplaceinourwaytoapowerfulmanufacturingcountry.Themaincontentsis:1.Theeconomicalefficiencyofthereformisevaluatedindetailandthereformingschemeismakedaccordingtomistyoptimum’ssynthesizeadjudicateprinciple.2.Theballscrew’stype,assembling,supporting,bearingtype,andsteppingmotoroffeedingsystemisdesigned.3.TheimportanddomesticNCsystemswerecomparedcarefully,broughtupachoosemethodandselectedtheNCsystemandautomatictoolrestaccordingtothefunctionandaccuracyindexofreforming.4.ThecompleteelectricitycontroldiagramwasdrawnoutaccordingtotheresultofcomparingCA6140’selectricitycontrolsystemandprinciplewiththereformingCJK6140-A’sNCsystem.5.Inordertoprotectthefunctionofcuttingascrew,wecarefullystudiedtheimpulseregulatoranditsconnectionwiththeprincipalaxis,anddrawoutatechniquediagram.6.Disassembledthelathe,throwawaytheoldfeedingsystem,repairedthemaindrivingsystem,coveredplasticsonslidingsurface,shovelingorscrapingandtesting,countedormeasuredthepartsofthelat...
