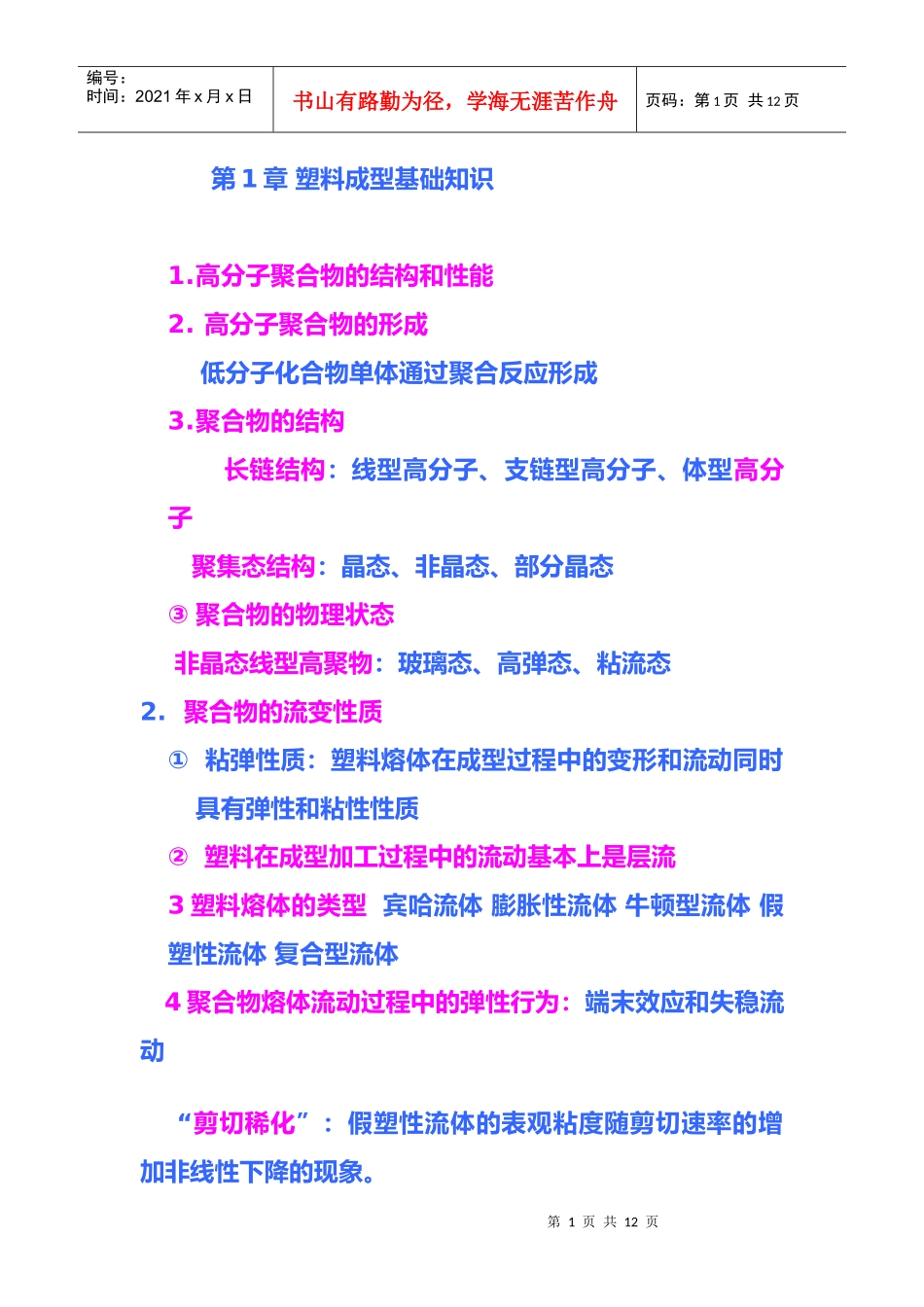

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第1章塑料成型基础知识1.高分子聚合物的结构和性能2.高分子聚合物的形成低分子化合物单体通过聚合反应形成3.聚合物的结构长链结构：线型高分子、支链型高分子、体型高分子聚集态结构：晶态、非晶态、部分晶态③聚合物的物理状态非晶态线型高聚物：玻璃态、高弹态、粘流态2.聚合物的流变性质①粘弹性质：塑料熔体在成型过程中的变形和流动同时具有弹性和粘性性质②塑料在成型加工过程中的流动基本上是层流3塑料熔体的类型宾哈流体膨胀性流体牛顿型流体假塑性流体复合型流体4聚合物熔体流动过程中的弹性行为：端末效应和失稳流动“剪切稀化”：假塑性流体的表观粘度随剪切速率的增加非线性下降的现象。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页“剪切增稠”:膨胀性流体的表观粘度随剪切速率的增加非线性升高的现象。3聚合物成型过程中的物理行为：结晶和取向4.聚合物成型过程中的化学行为：降解和交联5.塑料的组成：合成树脂+添加剂（填充剂、增塑剂、稳定剂、润滑剂、着色剂、固化剂等）按塑料的成型工艺性能可分为热塑性塑料和热固性塑料6.塑料的成型工艺性：了解塑料收缩性、流动性7.塑料的主要成型方法：注射成型压缩成型压注成型挤出成型中空吹塑成型固相成型(真空吸塑成型、压缩空气成型）了解各成型方法的原理及适用范围1、注射成型主要用于热塑性塑料，也可用于热固性塑料。将粒状或粉状的塑料加入到注射机的料斗，在注射机内塑料受热熔融并使之保持流动状态，然后在一定压力下注入闭合的模具，经冷却定型后，熔融的塑料就固化成为所需的塑件。2、压缩成型（压制成型）主要用于热固性塑料，制造结构件等粉粒状、纤维状的塑料（预热预压）置于成型温度的型腔中合模加压成型固化第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3、压注成型主要用于热固性塑料，适用于形状复或带有较多嵌件的塑料制件其工艺类似于注塑成型工艺，压注成型时塑料在模具的加料腔内塑化，再经过浇注系统进入型腔，而注塑成型在注塑机料筒内塑化。4、挤出成型将熔融的塑料自模具内以挤压的方式往外推出，而得到与机头口模相同几何形状的流体，冷却固化后，得到所要的零件。主要用于热塑性塑料，一般用于成型加工管、棒、膜、板及异型材等连续塑料型材，还用于塑料的混炼加工，如着色、填充、共混等。5、中空吹塑成型一般用于热塑性塑料，主要用于制造中空制件和管筒型薄膜，如瓶、桶、球、壶、箱、管型薄膜等。将处于塑性状态的型坯置于模具型腔内，借助第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页压缩空气将其吹胀，使之紧贴于型腔壁上，经冷却定型得到中空塑料制品的模塑方法。6、固相成型一般用于塑料板材的二次成型加工，如真空吸塑成型、压缩空气成型等。第2章塑料制品设计1壁厚设计原则及实例(表2-9）最基本的原则：在可能的情况下尽量使壁厚均匀一致。2.脱模斜度选取原则塑件精度要求高，较高、较大的塑件尺寸，应选用较小的脱模斜度。塑件形状复杂、不易脱模塑件收缩率大，塑件壁较厚，应选用较大的脱模斜度.3.加强肋加强肋设计实例（表2-13）注：加强肋不应该与塑件支撑面平齐，而应该缩进0.5mm以上4.支承面不宜以塑件的整个平面底面做支承面，通常采用凸缘或凸台作为支承面。（表2-14实例）5圆角对于塑件来说，除使用要求需要采用尖角以外，其余所有内外表面转弯出都应该采用圆角过渡。6.塑件的表面形状为了在开模时容易取出塑件，应尽可能避免侧向凹凸或与塑件脱模方向垂直的孔而减少第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页或消除不必要的侧向抽芯等复杂的模具结构，以简化模具结构。表2-18实例7.塑件螺纹成型可用以下三种成型方法：①注射成型②机械加工制作③在塑件内部镶嵌金属螺纹构件（对于经常拆装或要求强度较高的螺纹）第3章塑料注射成型原理及工艺1注射成型原理：将...
