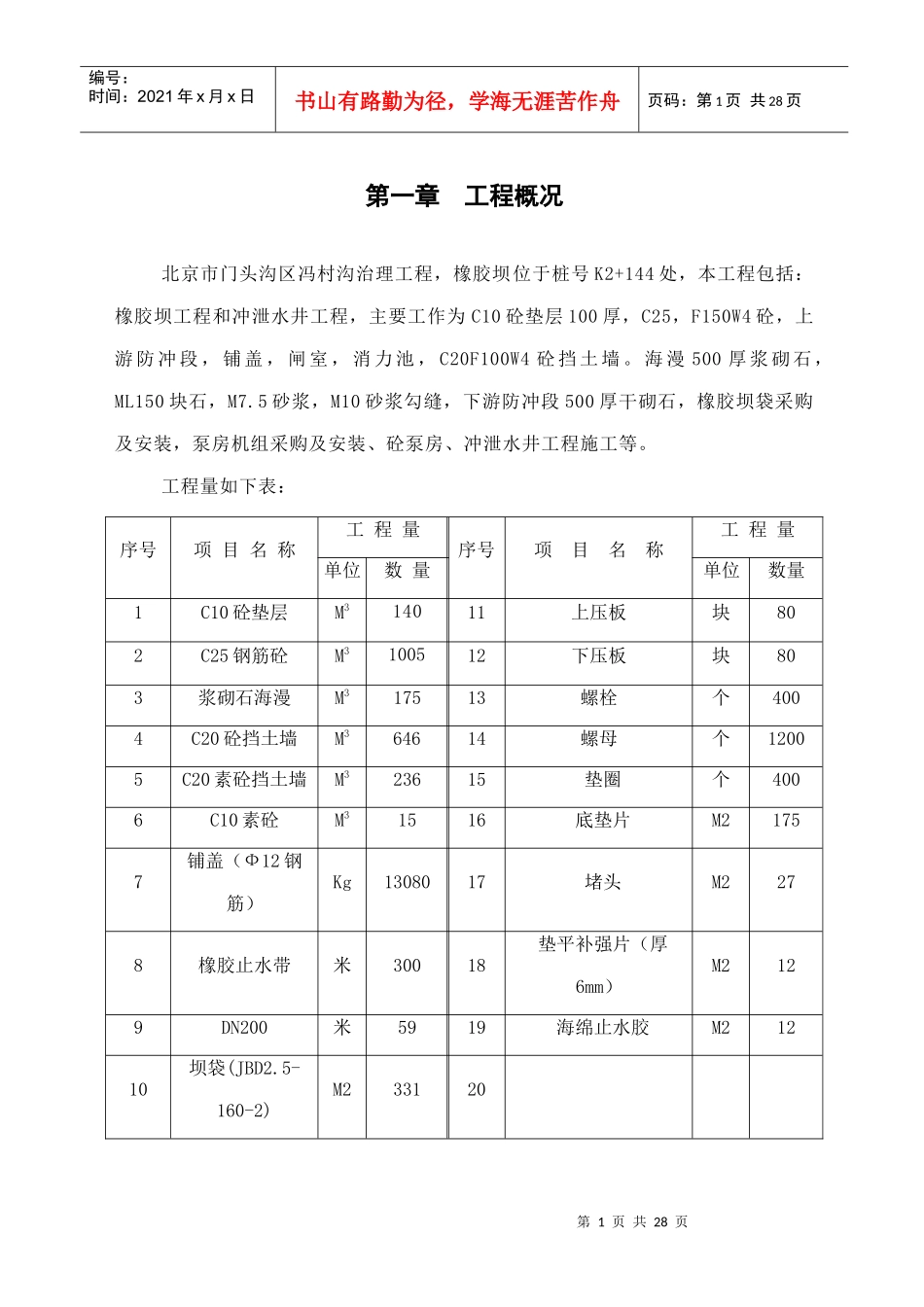

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页第一章工程概况北京市门头沟区冯村沟治理工程，橡胶坝位于桩号K2+144处，本工程包括：橡胶坝工程和冲泄水井工程，主要工作为C10砼垫层100厚，C25，F150W4砼，上游防冲段，铺盖，闸室，消力池，C20F100W4砼挡土墙。海漫500厚浆砌石，ML150块石，M7.5砂浆，M10砂浆勾缝，下游防冲段500厚干砌石，橡胶坝袋采购及安装，泵房机组采购及安装、砼泵房、冲泄水井工程施工等。工程量如下表：序号项目名称工程量序号项目名称工程量单位数量单位数量1C10砼垫层M314011上压板块802C25钢筋砼M3100512下压板块803浆砌石海漫M317513螺栓个4004C20砼挡土墙M364614螺母个12005C20素砼挡土墙M323615垫圈个4006C10素砼M31516底垫片M21757铺盖（Ф12钢筋）Kg1308017堵头M2278橡胶止水带米30018垫平补强片（厚6mm）M2129DN200米5919海绵止水胶M21210坝袋(JBD2.5-160-2)M233120第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页第二章主要项目施工方案第一节施工导流φ本工程施工导流采用施工围堰二期导流，即先在河道右岸修建施工围堰，利用河道左侧进行导流。围堰采用砂砾石围堰为主，纵向围堰采用砂砾石围堰为主。截流戗堤采用河滩地上的砂砾料，用推土机配合液压反铲挖装8~15T自卸汽车，按立堵法进行填筑，同时对戗堤自下而上分层进行加固加高，戗堤以上部分采用土工膜防渗。左岸拦河坝下部3根直径为120cm的波纹管导流，波纹管具体位置根据实际情况同设计及监理共同商定。围堰修建完成后，立即转入基坑开挖，基坑内积水采用集水井由潜水泵抽排。如果围堰渗流水量较大，则可在围堰基坑内的堤脚处设置一道二级小围堰，将渗流来水拦截，用潜水泵将水排出基坑。（详见图一）(图一)第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页第二节土方及砂砾石开挖一、测量放样土方开挖前，首先由测量人员根据设计图纸进行测量定线放样，开挖原始断面，测放开挖轮廓线，施工过程中随时控制边线。二、土方开挖土方开挖主要采用机械开挖为主，采用1m3反铲，人工作为辅助，开挖出的土方装自卸汽车运到业主指定的弃渣场。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页土方开挖时，为保证施工正常进行，必须做好排水工作。排水采用潜水泵明排的方法，在靠围堰侧设置排水沟和集水坑，使渗出的地下水和流入的地表水汇至集水坑，用水泵抽出基床外，坡顶设截水沟拦截地表水。三、施工注意要点1、开挖必须符合图纸规定；基础清基应清至设计边线外30cm；2、开挖过程中，必须经常测量和校核施工开挖区域的平面位置、水平标高和边坡等是否符合设计要求；3、开挖严禁超欠挖，如发生超挖，则按监理工程师的批示，对超挖部分进行认真处理；如遇新的地质情况与设计不符时，由监理工程师会同设计人员研究处理；4、实际开挖轮廓线应符合设计要求，其误差应在规范要求的范围之内；5、基础开挖完成后，即清理基础面上的杂物、杂草，及时对桩号、座标、高程等作出醒目的标记。四、质量、安全控制措施1、按施工图纸要求仔细放样，避免因边坡过陡而造成塌陷，为了保证边坡质量，反铲要紧靠坡线开挖，以确保边坡平整度，并尽量避免欠挖及超挖的出现。2、开挖并完成清理后，应及时恢复桩号、坐标、高程等，并作出醒目的标志。3、遇雨天，应及时做好排水工作，以防基坑积水，拟配4台4寸水泵排水。第三节钢筋加工与安装一、工艺流程：熟悉图纸→开料单→钢筋调直→钢筋加工→柱钢筋安装→梁钢筋安装→板钢筋安装→保护层垫置→浇灌砼时护筋。二、操作要求：1、钢筋的制作及安装应严格按照设计图纸和有关变更通知书进行下第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页料、制作和绑扎。2、钢筋工程要严格按照国家相应标准和行业规范进行施工；严格按照《工程建设标准强制性条文》进行施工。3、严禁钢筋承包班组以次充优、以长充短、以小充大和以疏充密...
