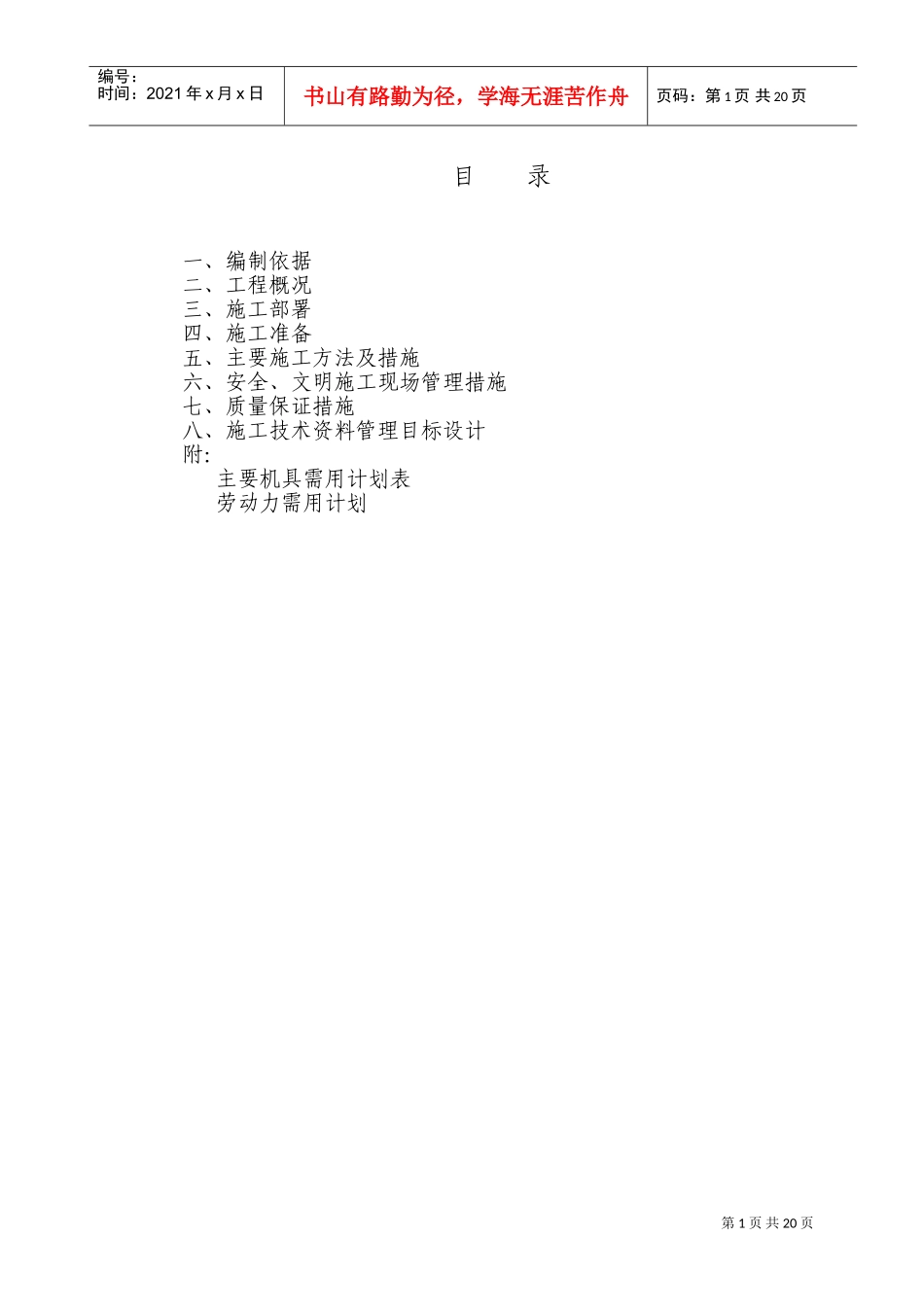

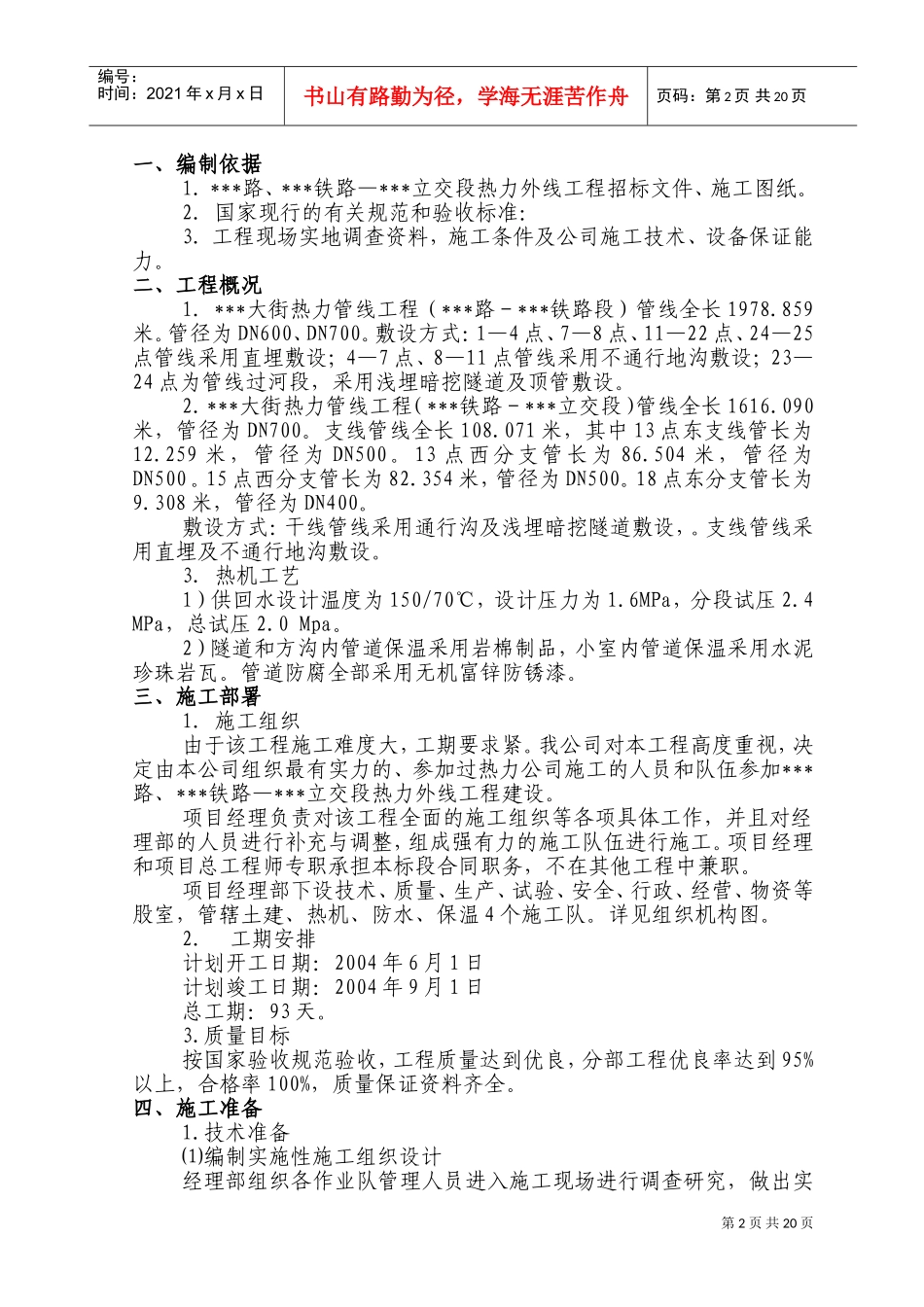

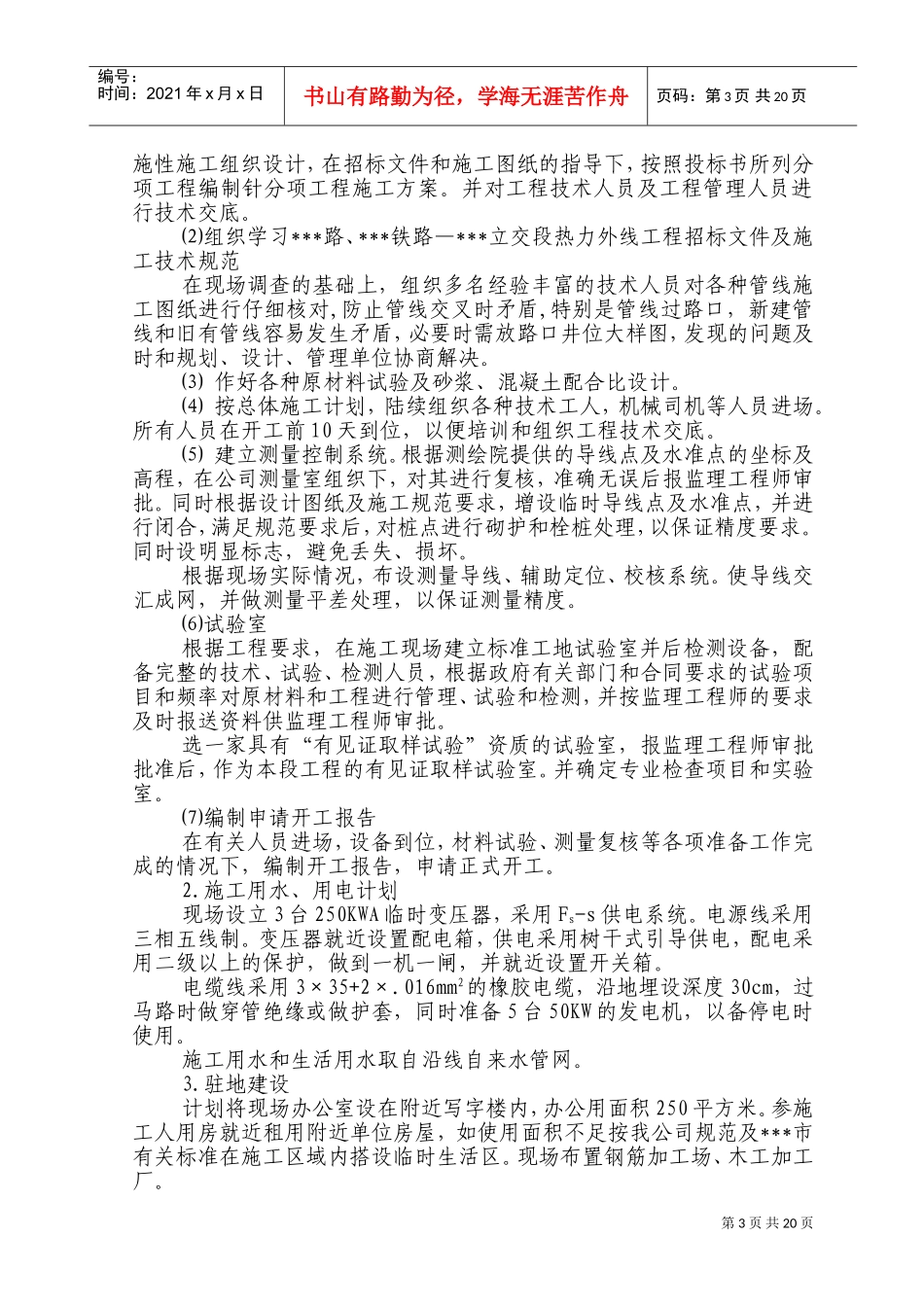

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页目录一、编制依据二、工程概况三、施工部署四、施工准备五、主要施工方法及措施六、安全、文明施工现场管理措施七、质量保证措施八、施工技术资料管理目标设计附：主要机具需用计划表劳动力需用计划第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页一、编制依据1．***路、***铁路—***立交段热力外线工程招标文件、施工图纸。2．国家现行的有关规范和验收标准：3．工程现场实地调查资料，施工条件及公司施工技术、设备保证能力。二、工程概况1．***大街热力管线工程（***路－***铁路段）管线全长1978.859米。管径为DN600、DN700。敷设方式：1—4点、7—8点、11—22点、24—25点管线采用直埋敷设；4—7点、8—11点管线采用不通行地沟敷设；23—24点为管线过河段，采用浅埋暗挖隧道及顶管敷设。2．***大街热力管线工程（***铁路－***立交段）管线全长1616.090米，管径为DN700。支线管线全长108.071米，其中13点东支线管长为12.259米，管径为DN500。13点西分支管长为86.504米，管径为DN500。15点西分支管长为82.354米，管径为DN500。18点东分支管长为9.308米，管径为DN400。敷设方式：干线管线采用通行沟及浅埋暗挖隧道敷设，。支线管线采用直埋及不通行地沟敷设。3．热机工艺1）供回水设计温度为150/70℃，设计压力为1.6MPa，分段试压2.4MPa，总试压2.0Mpa。2）隧道和方沟内管道保温采用岩棉制品，小室内管道保温采用水泥珍珠岩瓦。管道防腐全部采用无机富锌防锈漆。三、施工部署1．施工组织由于该工程施工难度大，工期要求紧。我公司对本工程高度重视，决定由本公司组织最有实力的、参加过热力公司施工的人员和队伍参加***路、***铁路—***立交段热力外线工程建设。项目经理负责对该工程全面的施工组织等各项具体工作，并且对经理部的人员进行补充与调整，组成强有力的施工队伍进行施工。项目经理和项目总工程师专职承担本标段合同职务，不在其他工程中兼职。项目经理部下设技术、质量、生产、试验、安全、行政、经营、物资等股室，管辖土建、热机、防水、保温4个施工队。详见组织机构图。2．工期安排计划开工日期：2004年6月1日计划竣工日期：2004年9月1日总工期：93天。3.质量目标按国家验收规范验收，工程质量达到优良，分部工程优良率达到95%以上，合格率100%，质量保证资料齐全。四、施工准备1.技术准备⑴编制实施性施工组织设计经理部组织各作业队管理人员进入施工现场进行调查研究，做出实第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页施性施工组织设计，在招标文件和施工图纸的指导下，按照投标书所列分项工程编制针分项工程施工方案。并对工程技术人员及工程管理人员进行技术交底。⑵组织学习***路、***铁路—***立交段热力外线工程招标文件及施工技术规范在现场调查的基础上，组织多名经验丰富的技术人员对各种管线施工图纸进行仔细核对,防止管线交叉时矛盾,特别是管线过路口，新建管线和旧有管线容易发生矛盾，必要时需放路口井位大样图，发现的问题及时和规划、设计、管理单位协商解决。⑶作好各种原材料试验及砂浆、混凝土配合比设计。⑷按总体施工计划，陆续组织各种技术工人，机械司机等人员进场。所有人员在开工前10天到位，以便培训和组织工程技术交底。⑸建立测量控制系统。根据测绘院提供的导线点及水准点的坐标及高程，在公司测量室组织下，对其进行复核，准确无误后报监理工程师审批。同时根据设计图纸及施工规范要求，增设临时导线点及水准点，并进行闭合，满足规范要求后，对桩点进行砌护和栓桩处理，以保证精度要求。同时设明显标志，避免丢失、损坏。根据现场实际情况，布设测量导线、辅助定位、校核系统。使导线交汇成网，并做测量平差处理，以保证测量精度。⑹试验室根据工程要求，在施工现场建立标准工地试验室并后检测设备，配备完整的技术、试验、检测人员，根据政府有关部门和合同要求的试验项目和频率对原材料和工程进行管理、试验和检测，并按监理工程师的要求及时报送资料供监...
