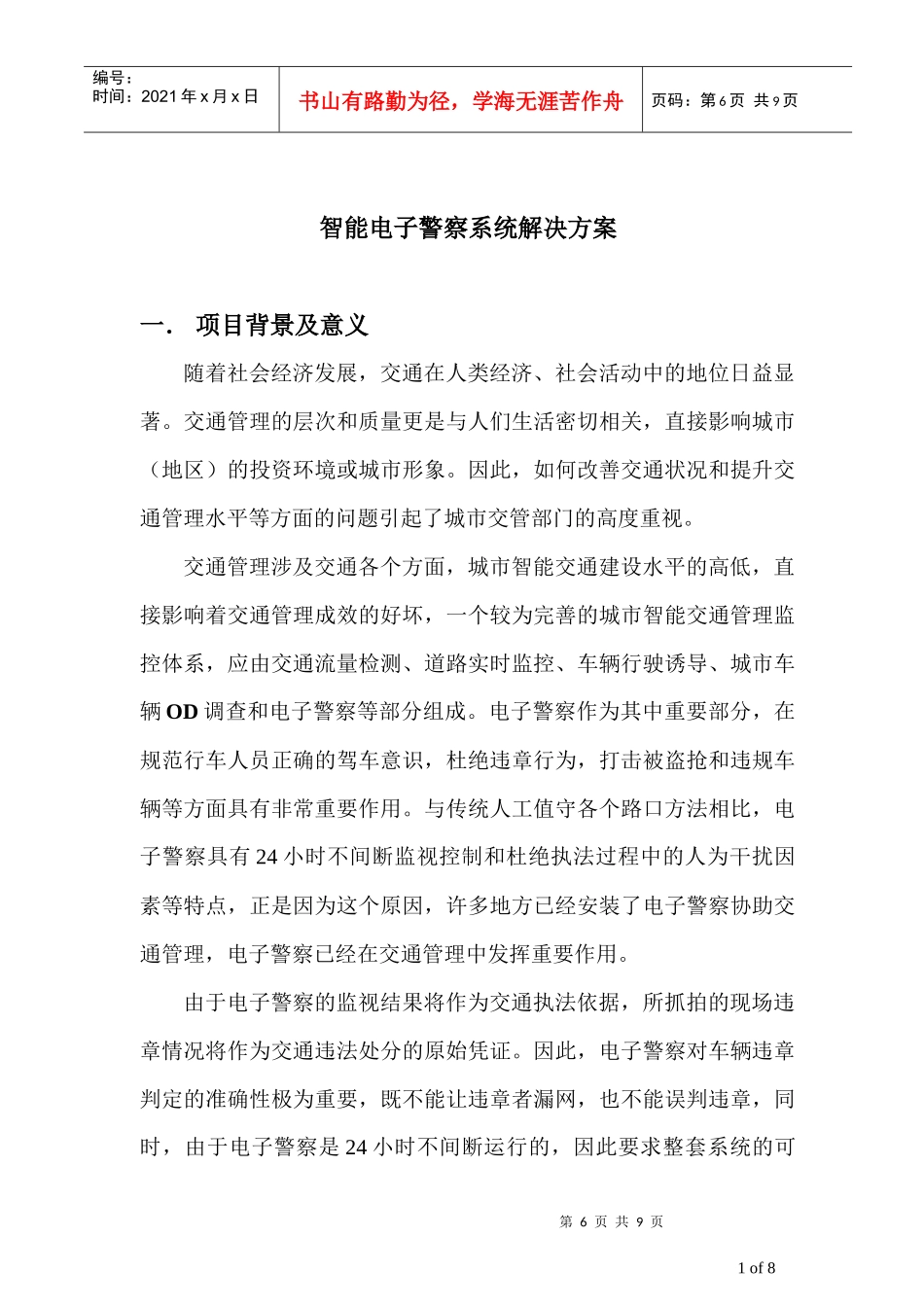

第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页智能电子警察系统解决方案一．项目背景及意义随着社会经济发展，交通在人类经济、社会活动中的地位日益显著。交通管理的层次和质量更是与人们生活密切相关，直接影响城市（地区）的投资环境或城市形象。因此，如何改善交通状况和提升交通管理水平等方面的问题引起了城市交管部门的高度重视。交通管理涉及交通各个方面，城市智能交通建设水平的高低，直接影响着交通管理成效的好坏，一个较为完善的城市智能交通管理监控体系，应由交通流量检测、道路实时监控、车辆行驶诱导、城市车辆OD调查和电子警察等部分组成。电子警察作为其中重要部分，在规范行车人员正确的驾车意识，杜绝违章行为，打击被盗抢和违规车辆等方面具有非常重要作用。与传统人工值守各个路口方法相比，电子警察具有24小时不间断监视控制和杜绝执法过程中的人为干扰因素等特点，正是因为这个原因，许多地方已经安装了电子警察协助交通管理，电子警察已经在交通管理中发挥重要作用。由于电子警察的监视结果将作为交通执法依据，所抓拍的现场违章情况将作为交通违法处分的原始凭证。因此，电子警察对车辆违章判定的准确性极为重要，既不能让违章者漏网，也不能误判违章，同时，由于电子警察是24小时不间断运行的，因此要求整套系统的可1of8第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页靠性极高。二．智能电子警察系统的功能1．查询车辆在路口方向为绿灯状态时，系统自动识别通过车辆的牌照号码，并把识别出的车牌与后台数据库连接，查询出车辆是否有违章历史及接受处罚情况。同时与报警联动装置连接，及时告警值班人员违章车辆通过情况。2．电子警察在路口方向为红灯状态时，系统启动电子警察装置，准确感知判定车辆违章情况（包括：车辆闯红灯、压停车线和双黄线、违章调头、逆行等），及时反馈到车牌识别系统。车牌识别系统在识别出车辆车牌同时，记录下车辆的违章照片。3．路口监控在实现电子警察和车辆查询的同时，在交通指挥中心可任意监视路口其他方向的交通实时情况。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页三．系统解决方案。1．车辆查询实现车辆查询的交通科技产品是南京三宝科技股份有限公司研制的“神保”系列产品---车牌识别系统，该系统须配备摄像机一台，针对车辆疏密的不同情况，一个摄像机可适应一个车道或两个车道，提倡配置为：一个车道配置一台摄像机、一套车牌识别系统。车牌识别系统识别出车牌后，系统利用识别出的车牌在车辆数据库中查询。车辆查询分为两种方式：一种是在路口本地车辆数据库中查询，如果查询出有违章记录还没有接受处罚的车辆，立即采取联动报警等方式通知路口值勤人员对该车辆采取措施（非网络化时）；另一种是在交通指挥控制中心数据库查询。两种查询方式分别适应不同的环境情况。建议对违章车辆数据2of8第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页库的安置方式为本地与交通指挥中心同时拥有，为保证路口本地数据库同交通指挥中心数据库保持一致，交通指挥中心或路口对某违章车辆处理后，必须及时把数据库相应的违章记录删除，同时通过网络或取硬盘的方式将各数据库系统刷新，中心数据库系统同各路口数据库系统的通信协议采用“请求-回答确认”方式。如果中心数据库系统已经执行的操作在路口数据库中对应操作没有完成，那么中心数据库有相应的记录表示。功能框图如图一所示：第10页共9页第9页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共9页2．电子警察系统采用地感线圈触发方式，路口每方向配置一预触发线圈，每车道再配置一个违章判定线圈，以三车道为例，线圈的布置如图二所示。在红灯状态，车辆通过线圈1时，电子警察系统被预触发，当车辆再通过线圈2、3、4时，再结合当时三个车道的行驶方向灯是否为红色，判定该车辆是否闯红灯违章。其次，在路口还存在着车辆违章调头、压停车线和双黄线...
