毕业设计----XK5040数控立式铣床进给系统设计VIP免费

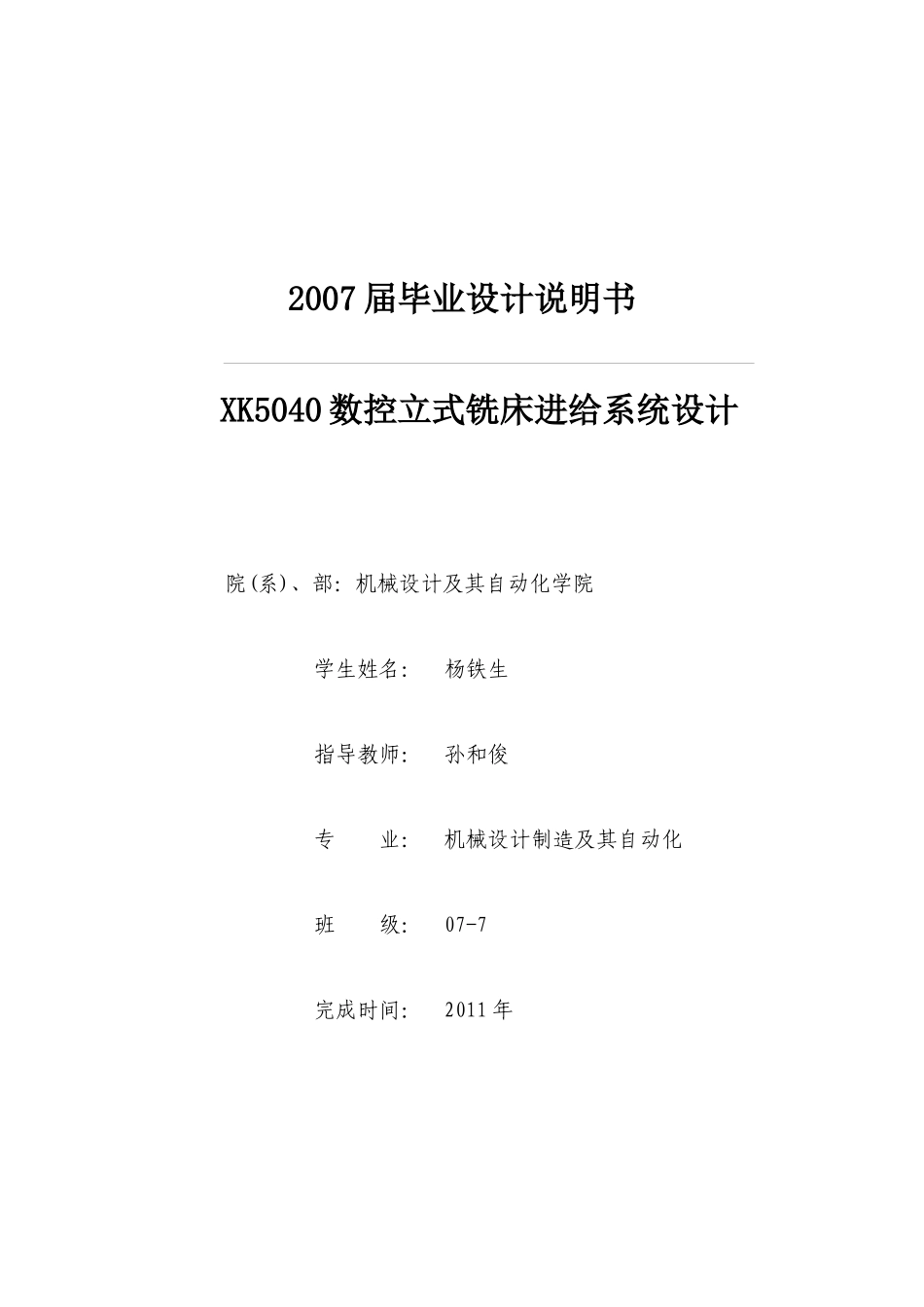

毕业设计----XK5040数控立式铣床进给系统设计_第1页
1/24

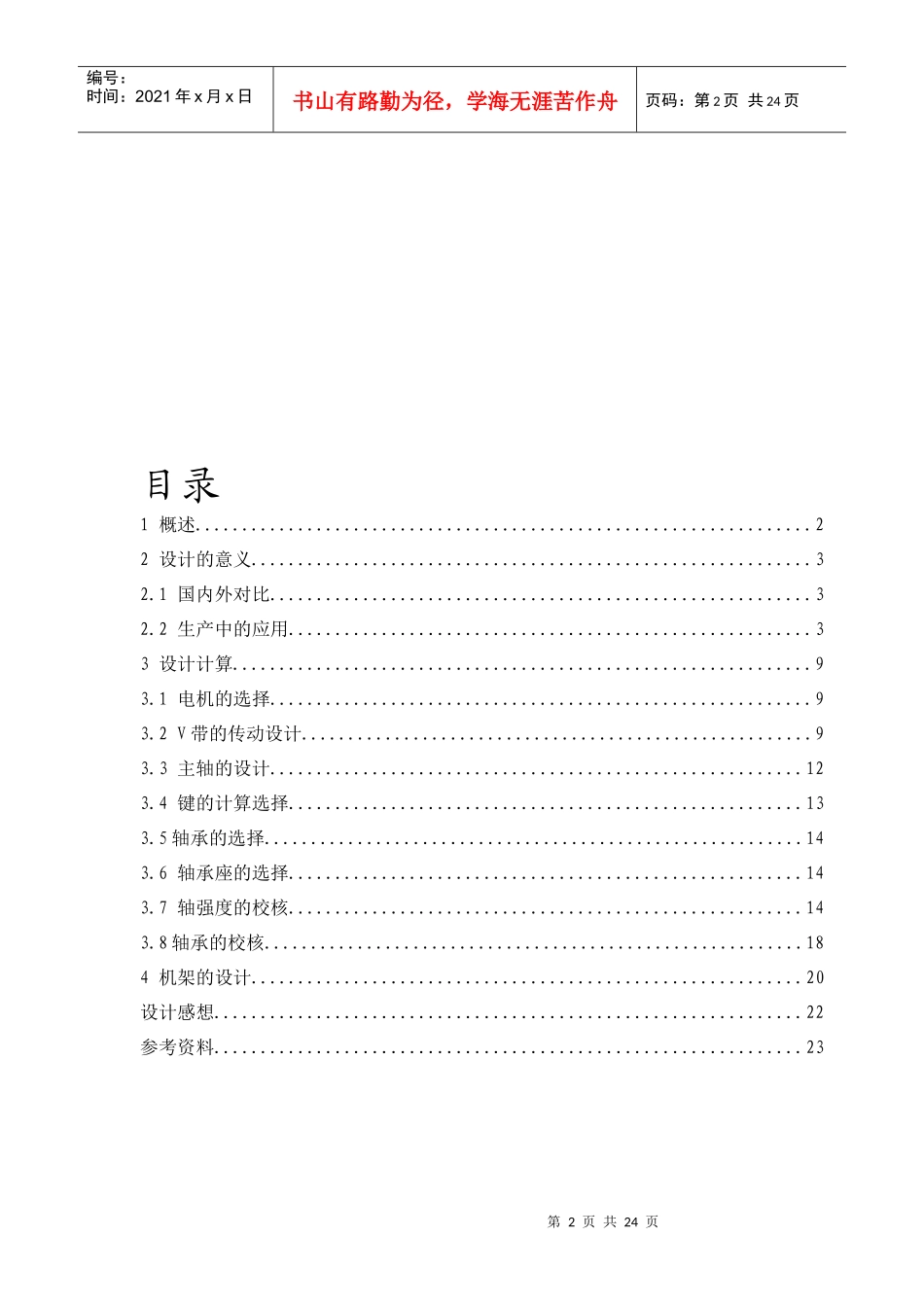

毕业设计----XK5040数控立式铣床进给系统设计_第2页
2/24
毕业设计----XK5040数控立式铣床进给系统设计_第3页
3/24
2007届毕业设计说明书XK5040数控立式铣床进给系统设计院(系)、部:机械设计及其自动化学院学生姓名:杨铁生指导教师:孙和俊专业:机械设计制造及其自动化班级:07-7完成时间:2011年第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页目录1概述..................................................................22设计的意义............................................................32.1国内外对比..........................................................32.2生产中的应用........................................................33设计计算..............................................................93.1电机的选择..........................................................93.2V带的传动设计.......................................................93.3主轴的设计.........................................................123.4键的计算选择.......................................................133.5轴承的选择..........................................................143.6轴承座的选择.......................................................143.7轴强度的校核.......................................................143.8轴承的校核..........................................................184机架的设计...........................................................20设计感想...............................................................22参考资料...............................................................23第3页共24页第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页1概述——————2设计进给系统的意义2.1国内外对比——————2.2进给系统在铣削生产中的应用——————1.1横向进给系统的设计采用半闭环机床进给系统,滚珠丝杆拖动工作台。传感器与电机轴相联,用来检测电机转角和转速,并把它们转换为电信号反馈给数控装置,传感器采第4页共24页第3页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共24页用脉冲编码器。(1)横向进给系统的设计计算工作台重量:W=112Kgf=1120N(根据图纸粗略计算)时间常数:T=25ms滚珠丝杠基本导程:Lo=6mm行程:S=500mm步距角:/step快速进给速度:500mm/min(2)工作台选择:(mm)工作台宽度B=400工作台面长度L=800立式主轴端面到工作台面的最小距离H2=100工作台T形槽宽度b/mm(按GB/T158-1996):18主轴前端锥度号(按GB/T3837-2001):501.2横向进给系统的设计计算(1)切削力计算(硬质合金端铣刀铣削碳素钢)铣削力:式中:————铣削深度————每齿进给量————铣削宽度第5页共24页第4页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共24页————刀具直径n————刀具转速Z————刀齿数取3,取0.1,取60,Z取4,取100,r/min则有:=4718N工作台纵向进给分力载荷:F=0.4Fz=0.4×4718=1887N工作台横向进给分力载荷:F=0.5Fz=0.5×4718=2359N工作台垂直方向分力载荷:F=0.9Fz=0.9×4718=4246N1.3丝杠与导轨设计:由《机床设计手册》3部件、结构及总体设计,选用回转运动滚动导轨,(用于低速回转工作台)。第6页共24页第5页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共24页滚动导轨预紧方法1.采用过盈配合装配前,滚动体母线间的距离为A,压板与溜板间所形成的包容尺寸为A-b.装配后b就是过盈量。一般b取5-6微米,导轨牵引力不超过30-50牛顿进给力计算公式(kgf):式中:————————为沿导轨运动方向的切削分力(kgf)To————————滚动体的起始摩擦力kgf(约等于2)f’————————在导轨上的当量摩擦系数(取0.005)—————分别为俩导轨的预加载荷(kgf)低于30~50(选用30N)则有:Q=2359.40+2+0.005(30+30)=2362(N)2.滚动体的尺寸与数目的选择确定导轨上滚动体数目最...
