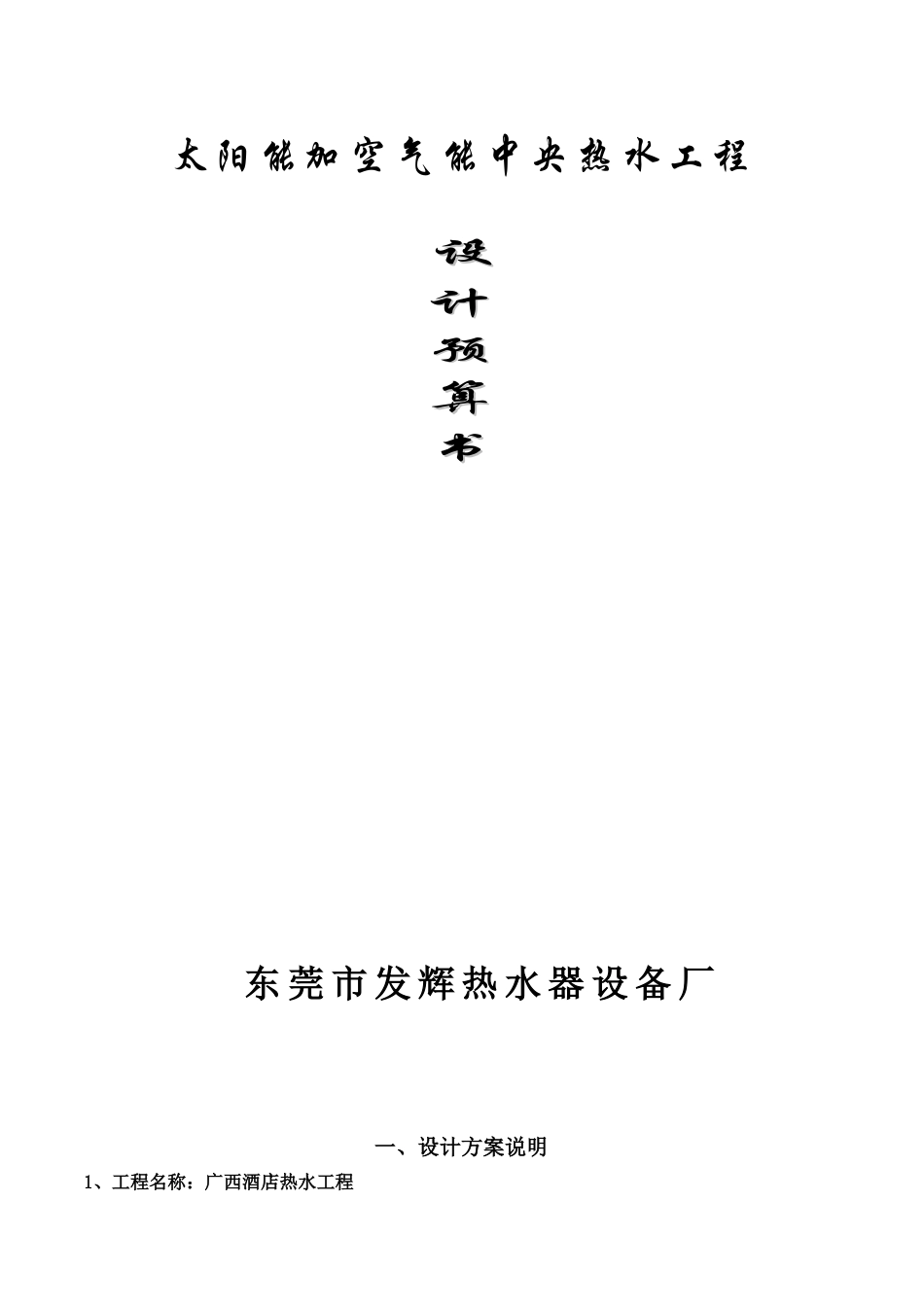

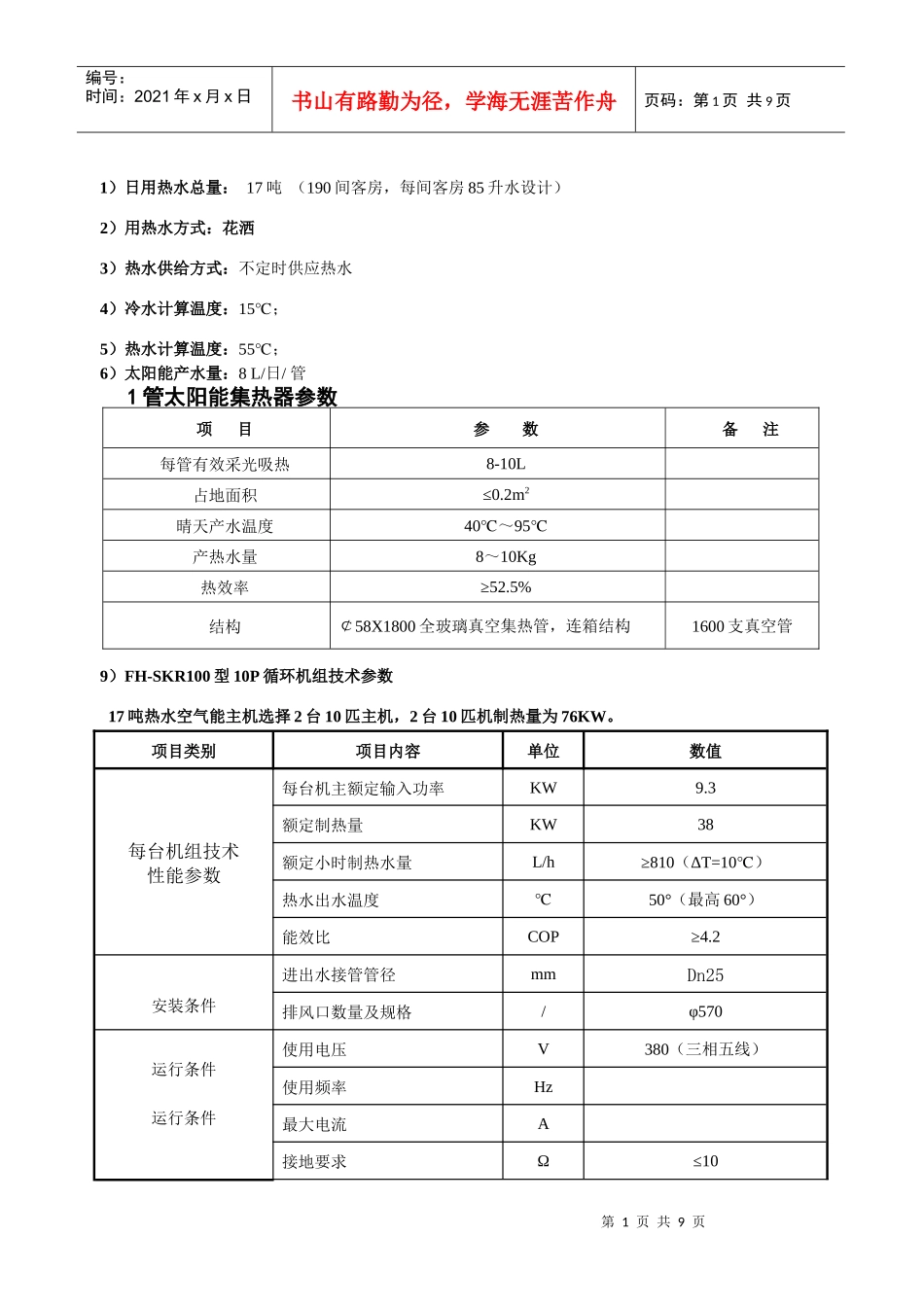

太阳能加空气能中央热水工程设设计计预预算算书书东莞市发辉热水器设备厂一、设计方案说明1、工程名称:广西酒店热水工程第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页1)日用热水总量:17吨(190间客房,每间客房85升水设计)2)用热水方式:花洒3)热水供给方式:不定时供应热水4)冷水计算温度:15℃;5)热水计算温度:55℃;6)太阳能产水量:8L/日/管1管太阳能集热器参数项目参数备注每管有效采光吸热8-10L占地面积≤0.2m2晴天产水温度40℃~95℃产热水量8~10Kg热效率≥52.5%结构¢58X1800全玻璃真空集热管,连箱结构1600支真空管9)FH-SKR100型10P循环机组技术参数17吨热水空气能主机选择2台10匹主机,2台10匹机制热量为76KW。项目类别项目内容单位数值每台机组技术性能参数每台机主额定输入功率KW9.3额定制热量KW38额定小时制热水量L/h≥810(ΔT=10℃)热水出水温度℃50°(最高60°)能效比COP≥4.2安装条件进出水接管管径mmDn25排风口数量及规格/φ570运行条件运行条件使用电压V380(三相五线)使用频率Hz最大电流A接地要求Ω≤10第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页使用环境温度范围℃-7~43进水温度范围℃2~50使用环境相对湿度范围%≤90工作压力Mpa≤1.0除霜方式/自动热媒除霜运行噪音dBa≤60此表中的额定制热量和产热水量为环境温度10℃、湿球温度10℃、冷水温度15℃、热水温度55℃时的测试数据。2、设计方案2.1设计方案:根据用户的要求,结合贵方用热水特点,从热泵、太阳能集热器合理布局及优化设计等技术经济角度考虑,结合太阳能、空气能热水系统特点及我方现场实际勘察情况,为了实现节能和有效降低日常运行费用,同时保证可靠供应热水并延长系统设备的使用寿命,我方高级技术设计人员特此为本项目提供了太阳能-热泵中央热水系统优化设计方案,具体说明如下:本优化设计对太阳能按春、夏、秋三季晴天情况下能基本满足正常热水供应来配置集热器数量(阴雨天或日照不足情况下通过热泵机组来进行辅助加热),为保证系统在冬季最不利情况下仍能满足正常热水供应,系统配备足够的高效空气源热泵机组进行辅助加热。太阳能系统按照温差循环相结合方式工作,由一级太阳能储热水箱以定量、定时方式为二级热泵辅助加热储热水箱补水。系统以太阳能为主热泵为辅,不仅太阳能、热泵皆可在有效时段高效率独立工作,又能相互弥补。本优化设计,充分利用太阳能集热器在日照有效时间来加热冷水,因为热泵机组不同于锅炉加热设备,同等投资条件下,热泵机组单位时间的产热量远低于锅炉类加热设备的出热量,所以,太阳能热水系统用热泵作辅助时,要想初期投资不致过大就须尽可能延长热泵机组工作时间,对此,可以按照近似相等原则,把系统总用水量按照太阳能集热器每日8~10小时有效加热时间,分批(定量)先由太阳能系统进行预加热(一次加热),一级太阳能储热水箱的水经过太阳能系统预加热后,通过过渡水泵将一级储热水箱中的水分批定量补给二级储热水箱,按照补入水温情况,再由热泵热水机组以定温方式作定温加热(二次加热);这样热泵与太阳能系统均可在日照有效时间或环境温度较高的时段同时工作,既达到了最大限度利用太阳能,又能使热泵机组工作时间相对延长,合理的解决热泵机组单位时间产水量较小的问题,能够控制初期投资在一定范围内,实现环保节能的目的。所以本优化设计综合了太阳能集热器及热泵工作特点,具有良好的性价比;太阳能系统可全日照时间内有效工作,在夏季和春、秋季晴天情况下仍可满足基本热水供应需求;所配备的辅助加热系统不仅可根据用水量大小随时供给热水,即使在冬季阴雨天最不利情况下,单独热泵系统也完全能满足正常热水供应,太阳能-热泵系统具体配置如下:楼面共安装太阳能真空管1600支,根据天面实际情况和布局的合理性,太阳能系统采用1套温差强制循环方式工作并配备20吨水箱1个;太阳能循环水箱3吨1个,系统配置了2台型号为10P的循环式空气热泵热水机组;所有水箱均为桶形立式,安装在相应的承重柱上。太阳能热水系统的冷水补充采用电...
