机械制造工艺课程法兰盘设计说明书VIP免费

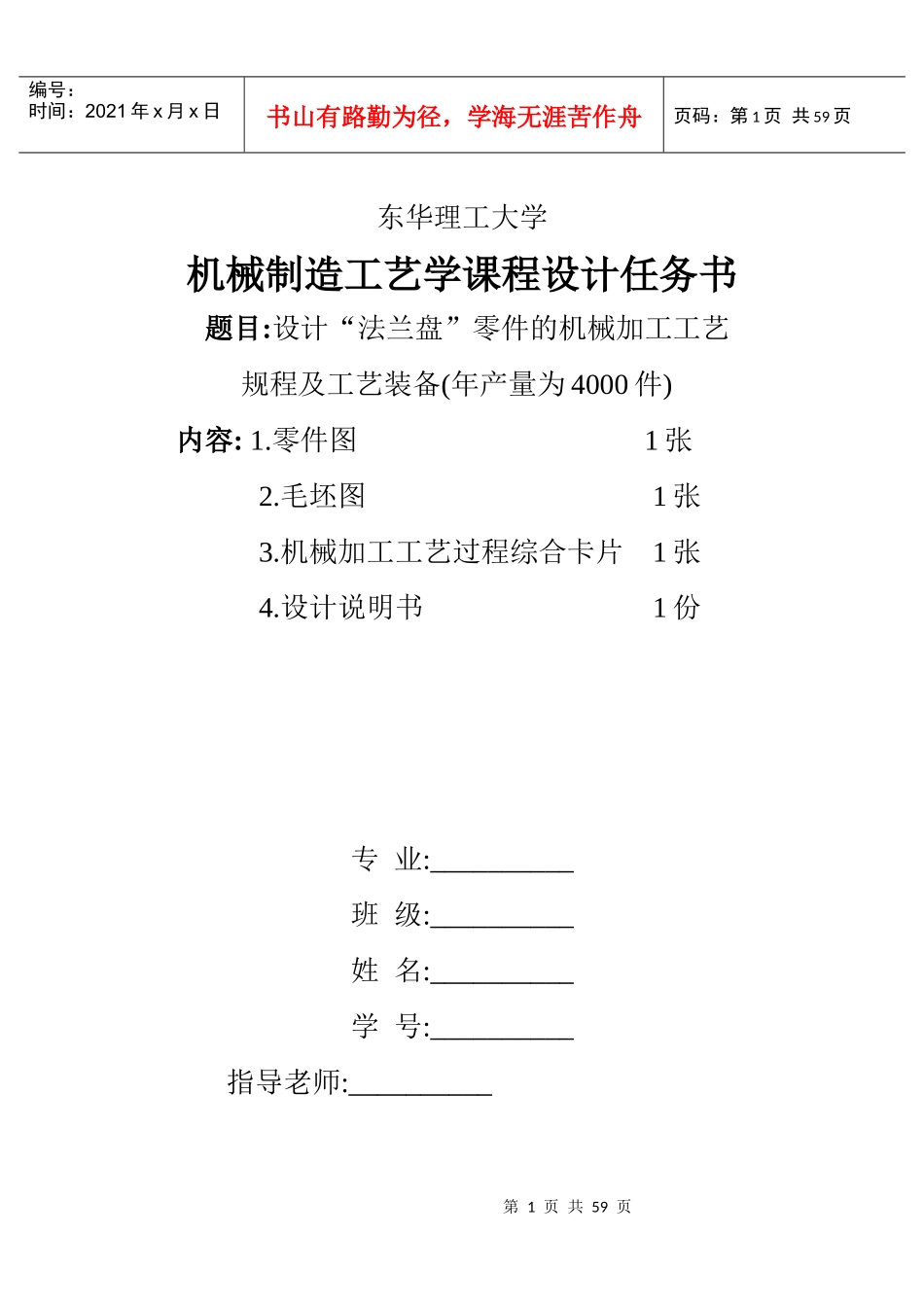

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页东华理工大学机械制造工艺学课程设计任务书题目:设计“法兰盘”零件的机械加工工艺规程及工艺装备(年产量为4000件)内容:1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.设计说明书1份专业:__________班级:__________姓名:__________学号:__________指导老师:__________第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页目录一、序言……………………………………………….二、设计内容…………………………………………..三、计算生产纲领、确定生产类型..............................四、零件的分析……………………………………….1、零件的作用…………………………………………2、零件的工艺分析……………………………………五、工艺规程设计……………………………………..1、定位基准选择………………………………………2、工件表面加工方法选择……………………………3、制定工艺路线………………………………………4、机械加工余量、工序尺寸及毛坯尺寸的确定……5、绘制毛坯图…………………………………………..6、确定切削用量及基本工时…………………………..六、夹具设计…………………………………………..第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页1、设计要求…………………………………………….2、夹具设计的有关计算………………………………..3、夹具结构设计及操作简要说明……………………..八、参考文献……………………………………………..第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页<一>序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。通过本次课程设计，应该得到下述各方面的锻炼：1.培养制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。2.熟悉有关标准和设计资料，学会使用有关手册和数据库。<二>设计任务（1）对零件图进行工艺分析。（2）对零件进行分析后，初步拟定工艺路线、确定切削余量、绘制零件的毛坯图，填写机械加工工艺过程卡。（3）进行切削用量、机械加工时间等的计算和查表。（4）填写机械加工工序卡片。（5）对指定工序提出工装设计任务书。（6）根据工装设计任务书（教师指定）进行机床专用夹具设计，包括设计方案的确定、结构设计、定位误差和夹紧力的计算，绘制夹具装配图、零件图等等。（7）编写课程设计说明书。（8）进行课程设计答辩<三>计算生产纲领、确定生产类型生产纲领的大小对生产组织和零件加工工艺过程起着重要的作用，它决定了各工序所需专业化和自动化的程度，决定了所应选用的工艺方法和工艺装备1、生产纲领计算：N=Qn（1＋a％＋b％）式中：第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页N——零件的年产量（件/年）；Q——产品的年产量（台/年）；n——每台产品中该零件的数量（件/台）；a％——该零件的备品率（备品百分率）；b％——该零件的废品率（废品百分率）。根据生产要求可以确定生产类型为中批生产。<四>零件的分析一、零件的作用题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。零件的Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为Φ4mm上部为Φ6mm的定位孔，实现精确定位。法兰盘中部的通孔则给传递力矩的标明通过，本身没有受到多少力的作用。二、零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20mm的孔为中心,包括：Φmm的外圆柱面及左端面,尺寸为Φmm的圆柱面,Φ90mm的外圆柱面、右端面及上面的4个Φ9mm的透孔，Φmm的外圆柱面及...
