某鲁班奖工程安全施工组织设计VIP免费

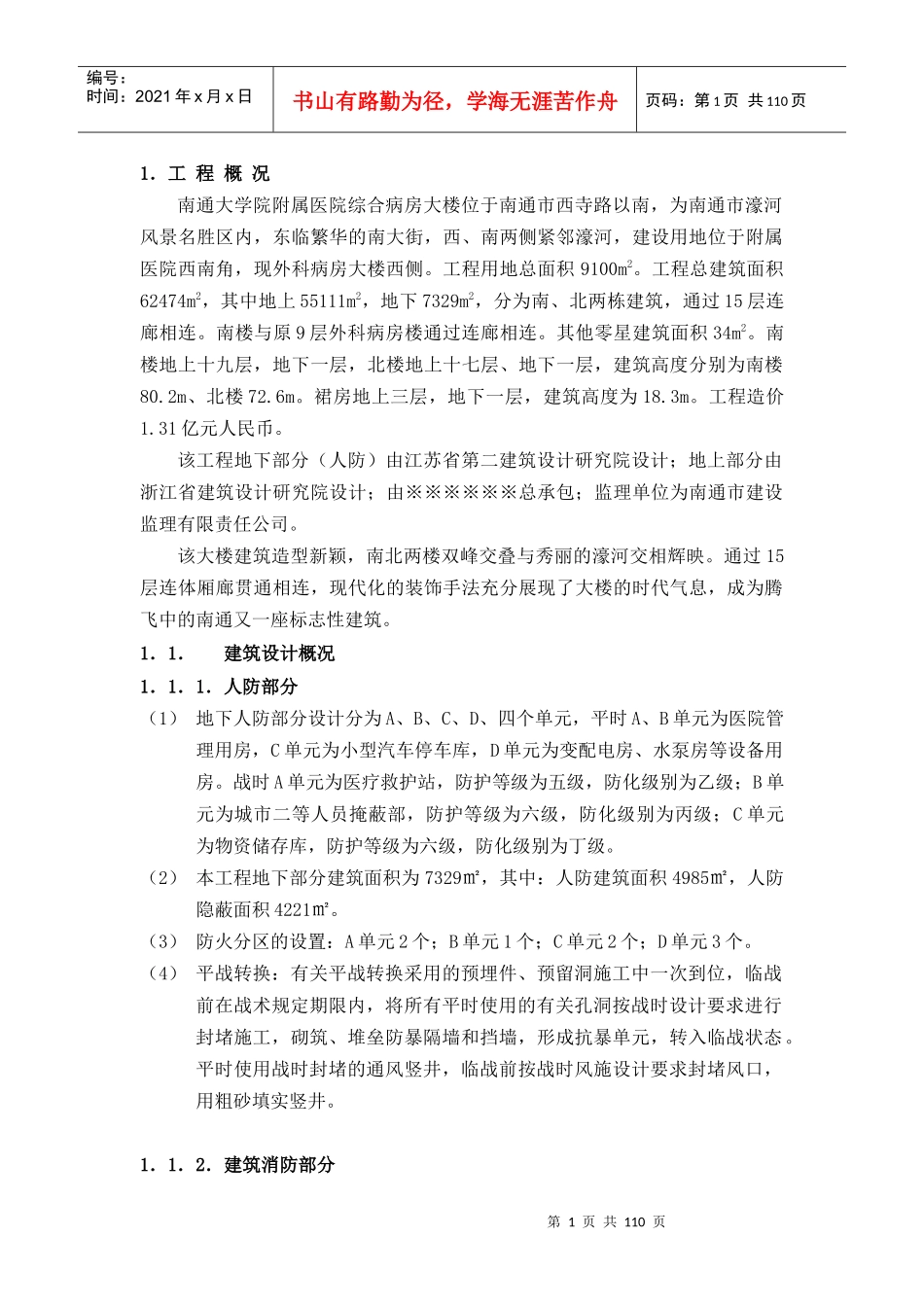

第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共110页1．工程概况南通大学院附属医院综合病房大楼位于南通市西寺路以南，为南通市濠河风景名胜区内，东临繁华的南大街，西、南两侧紧邻濠河，建设用地位于附属医院西南角，现外科病房大楼西侧。工程用地总面积9100m2。工程总建筑面积62474m2，其中地上55111m2，地下7329m2，分为南、北两栋建筑，通过15层连廊相连。南楼与原9层外科病房楼通过连廊相连。其他零星建筑面积34m2。南楼地上十九层，地下一层，北楼地上十七层、地下一层，建筑高度分别为南楼80.2m、北楼72.6m。裙房地上三层，地下一层，建筑高度为18.3m。工程造价1.31亿元人民币。该工程地下部分（人防）由江苏省第二建筑设计研究院设计；地上部分由浙江省建筑设计研究院设计；由※※※※※※总承包；监理单位为南通市建设监理有限责任公司。该大楼建筑造型新颖，南北两楼双峰交叠与秀丽的濠河交相辉映。通过15层连体厢廊贯通相连，现代化的装饰手法充分展现了大楼的时代气息，成为腾飞中的南通又一座标志性建筑。1．1．建筑设计概况1．1．1．人防部分（1）地下人防部分设计分为A、B、C、D、四个单元，平时A、B单元为医院管理用房，C单元为小型汽车停车库，D单元为变配电房、水泵房等设备用房。战时A单元为医疗救护站，防护等级为五级，防化级别为乙级；B单元为城市二等人员掩蔽部，防护等级为六级，防化级别为丙级；C单元为物资储存库，防护等级为六级，防化级别为丁级。（2）本工程地下部分建筑面积为7329㎡，其中：人防建筑面积4985㎡，人防隐蔽面积4221㎡。（3）防火分区的设置：A单元2个；B单元1个；C单元2个；D单元3个。（4）平战转换：有关平战转换采用的预埋件、预留洞施工中一次到位，临战前在战术规定期限内，将所有平时使用的有关孔洞按战时设计要求进行封堵施工，砌筑、堆垒防暴隔墙和挡墙，形成抗暴单元，转入临战状态。平时使用战时封堵的通风竖井，临战前按战时风施设计要求封堵风口，用粗砂填实竖井。1．1．2．建筑消防部分第2页共110页第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共110页（1）本工程消防类别为一类，耐火等级为一级。设计要求除正压送风、排油烟、废气以外的所有管道井待安装结束后，在楼板处每隔两层封堵；（2）防火墙部位的所有设备管线待安装后再进行封砌，必须严密封砌至梁板底部；（3）所有电梯井道及机房必须用不低于2小时耐火极限的材料隔开，消防电梯机房门采用甲级防火门并且向外开；（4）空调机房、变配电、消防水泵房、锅炉房、电机房等设备房的门均采用甲级防火门并且要求向外开启；（5）外墙面装饰幕墙，当穿过垂直防火分区时，其窗槛墙的幕墙应该在每层楼板外沿设置耐火极限不低于1小时，高度不低于800㎜的不燃烧实体裙墙。1．1．3．墙体部分（1）本工程墙体除施工图纸中标明外，±0.00标高以下墙体均为黏土砖墙。M7.5水泥沙浆砌筑；并在－0.06处的墙体中设防潮层一道，防潮层做法为20㎜厚1：2水泥沙浆加5%防水剂；±0.00标高以上外墙为240㎜厚KP1型多孔黏土砖，砌筑沙浆标号为M5混合沙浆。（2）内墙为200㎜及120㎜的轻质材料，砌筑沙浆标号为M5混合沙浆或墙体材料专用黏结材料。（3）其他隔墙根据精装修设计布置，墙体材料均为轻质墙体材料，轻质墙体材料的容重不应大于700Kg/m2；同时要满足（GBJ118－88）《民用建筑隔声设计规范》的有关要求。（4）不同墙体材料的连接处，均应该按结构构造要求配置拉墙筋；砌筑时应相互答接不能留通缝，遇框架结构外墙填充墙不同墙体材料的相接处，粉刷时应加设宽度不小于300㎜的钢丝网。1．1．4．门窗部分（1）本工程的铝合金窗立樘均位于墙的中心线内侧，其外墙皮与墙中心线齐平；（2）平开门立樘位置与开启侧墙体粉刷面层平，弹簧门立樘居墙中心；（3）外门窗的气迷性等级要求应该满足《建筑外窗空气渗透性能分级及其检测方法》GB7107的规定，1~3层的外窗及阳台门的气密性等级不低于三级，4层及以上的外窗及阳台门的气密性等级不低于二级，以满足建筑节能的要求；第3页共110页第2页共110页编号：时间：2021年...
