某高层住宅楼工程测量工程方案(DOC8页)VIP免费

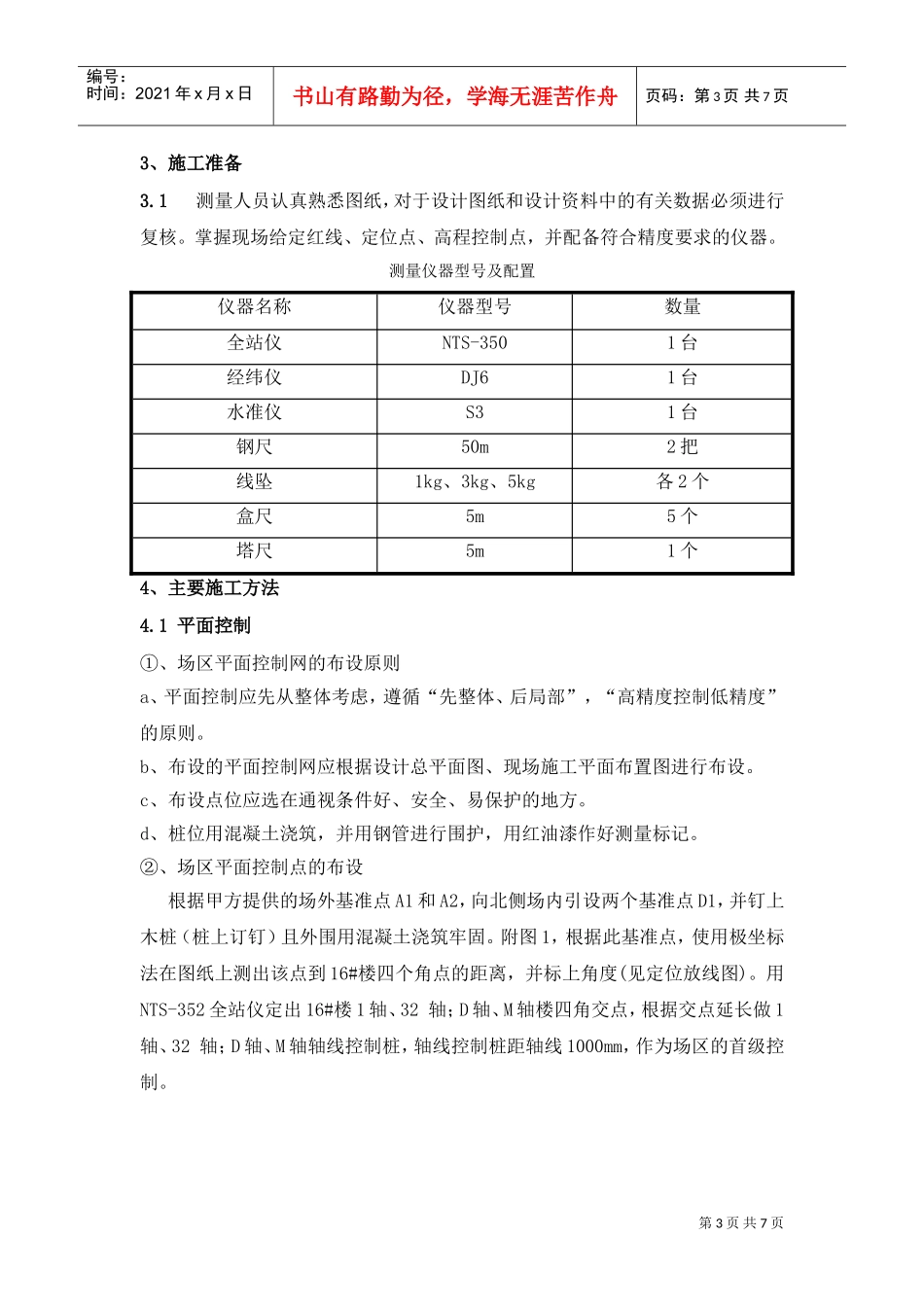

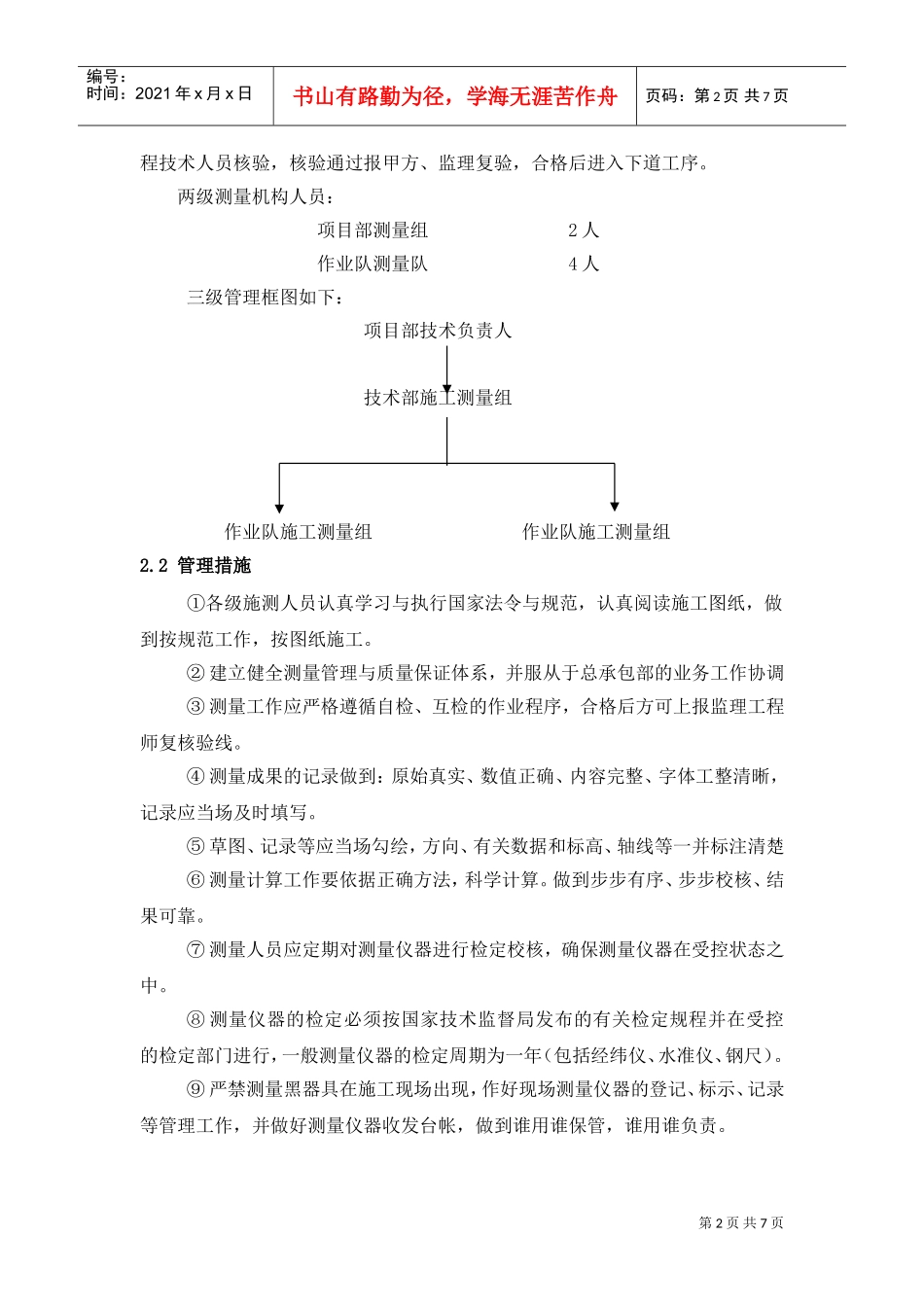

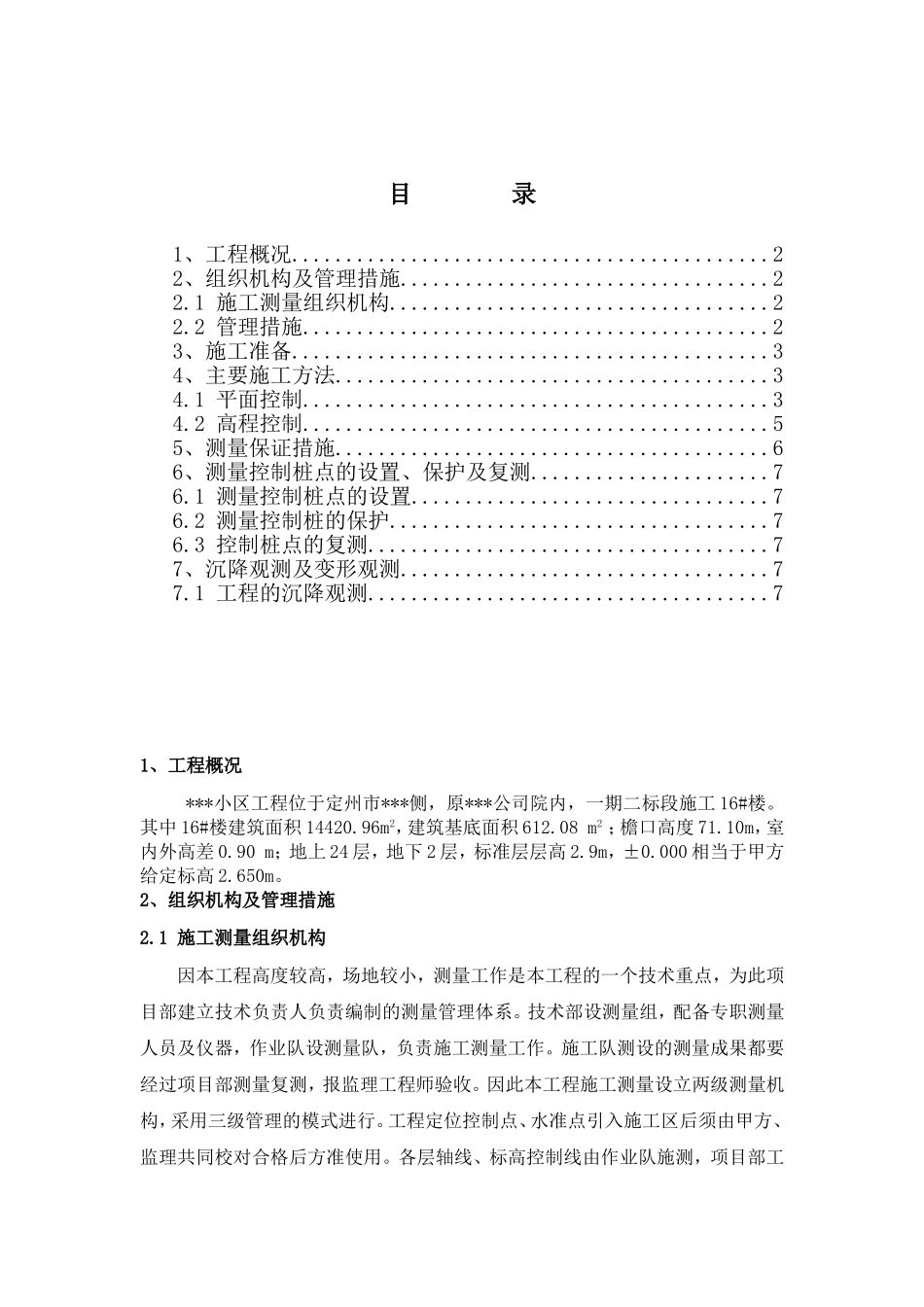

目录1、工程概况............................................22、组织机构及管理措施..................................22.1施工测量组织机构...................................22.2管理措施...........................................23、施工准备............................................34、主要施工方法........................................34.1平面控制...........................................34.2高程控制...........................................55、测量保证措施........................................66、测量控制桩点的设置、保护及复测......................76.1测量控制桩点的设置.................................76.2测量控制桩的保护...................................76.3控制桩点的复测.....................................77、沉降观测及变形观测..................................77.1工程的沉降观测.....................................71、工程概况***小区工程位于定州市***侧，原***公司院内，一期二标段施工16#楼。其中16#楼建筑面积14420.96m2，建筑基底面积612.08m2；檐口高度71.10m，室内外高差0.90m；地上24层，地下2层，标准层层高2.9m，±0.000相当于甲方给定标高2.650m。2、组织机构及管理措施2.1施工测量组织机构因本工程高度较高，场地较小，测量工作是本工程的一个技术重点，为此项目部建立技术负责人负责编制的测量管理体系。技术部设测量组，配备专职测量人员及仪器，作业队设测量队，负责施工测量工作。施工队测设的测量成果都要经过项目部测量复测，报监理工程师验收。因此本工程施工测量设立两级测量机构，采用三级管理的模式进行。工程定位控制点、水准点引入施工区后须由甲方、监理共同校对合格后方准使用。各层轴线、标高控制线由作业队施测，项目部工第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页程技术人员核验，核验通过报甲方、监理复验，合格后进入下道工序。两级测量机构人员：项目部测量组2人作业队测量队4人三级管理框图如下：项目部技术负责人技术部施工测量组作业队施工测量组作业队施工测量组2.2管理措施①各级施测人员认真学习与执行国家法令与规范，认真阅读施工图纸，做到按规范工作，按图纸施工。②建立健全测量管理与质量保证体系，并服从于总承包部的业务工作协调③测量工作应严格遵循自检、互检的作业程序，合格后方可上报监理工程师复核验线。④测量成果的记录做到：原始真实、数值正确、内容完整、字体工整清晰，记录应当场及时填写。⑤草图、记录等应当场勾绘，方向、有关数据和标高、轴线等一并标注清楚⑥测量计算工作要依据正确方法，科学计算。做到步步有序、步步校核、结果可靠。⑦测量人员应定期对测量仪器进行检定校核，确保测量仪器在受控状态之中。⑧测量仪器的检定必须按国家技术监督局发布的有关检定规程并在受控的检定部门进行，一般测量仪器的检定周期为一年（包括经纬仪、水准仪、钢尺）。⑨严禁测量黑器具在施工现场出现，作好现场测量仪器的登记、标示、记录等管理工作，并做好测量仪器收发台帐，做到谁用谁保管，谁用谁负责。第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3、施工准备3.1测量人员认真熟悉图纸，对于设计图纸和设计资料中的有关数据必须进行复核。掌握现场给定红线、定位点、高程控制点，并配备符合精度要求的仪器。测量仪器型号及配置仪器名称仪器型号数量全站仪NTS-3501台经纬仪DJ61台水准仪S31台钢尺50m2把线坠1kg、3kg、5kg各2个盒尺5m5个塔尺5m1个4、主要施工方法4.1平面控制①、场区平面控制网的布设原则a、平面控制应先从整体考虑，遵循“先整体、后局部”，“高精度控制低精度”的原则。b、布设的平面控制网应根据设计总平面图、现场施工平面布置图进行布设。c、布设点位应选在通视条件好、安全、易保护的地方。d、桩位用混凝土浇筑，并用钢管进行围护，用红油漆作好测量标记。②、场区平面控制点的布设根据甲方提供的场外基准点A1和A2，向北侧场内引设...
