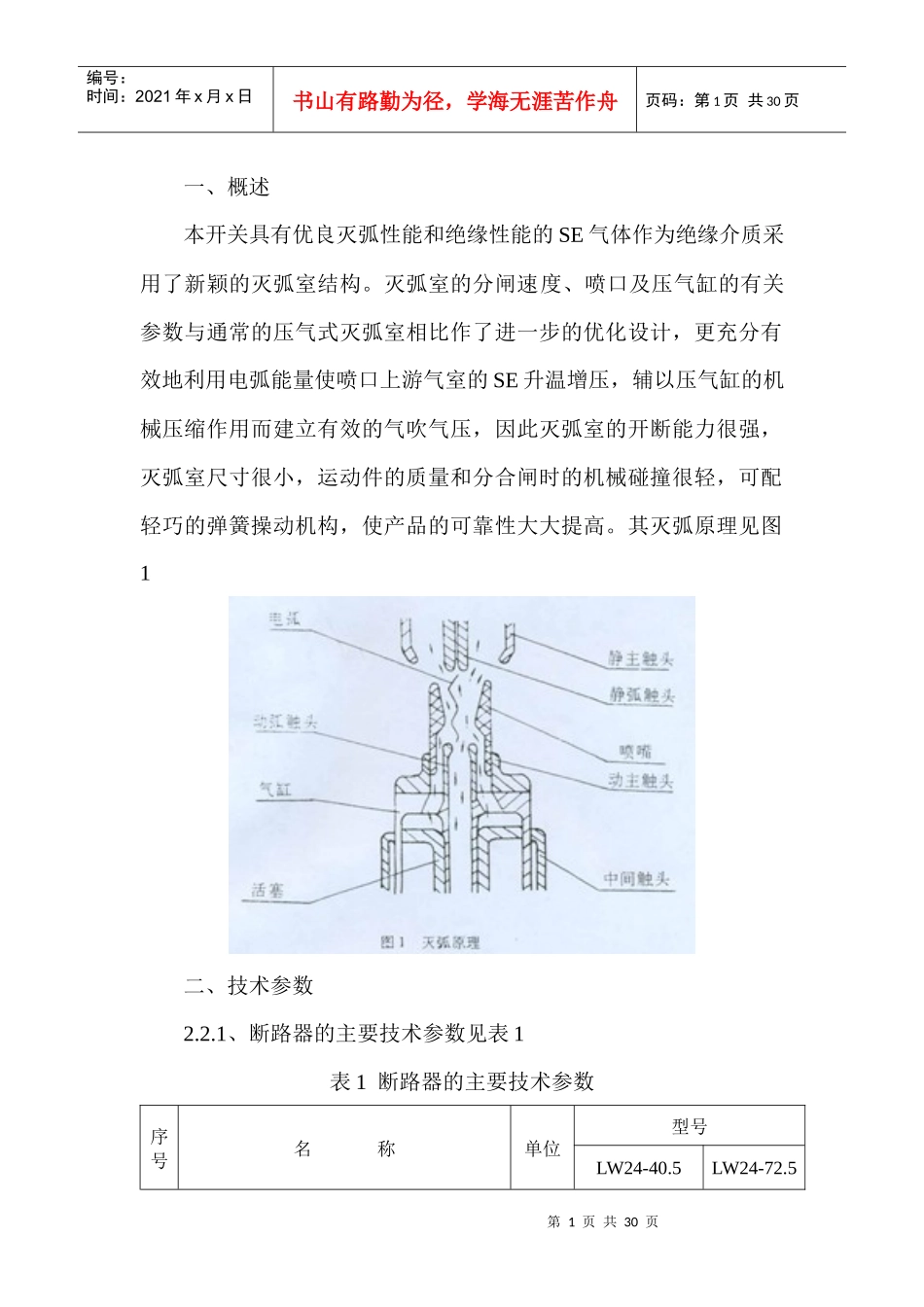

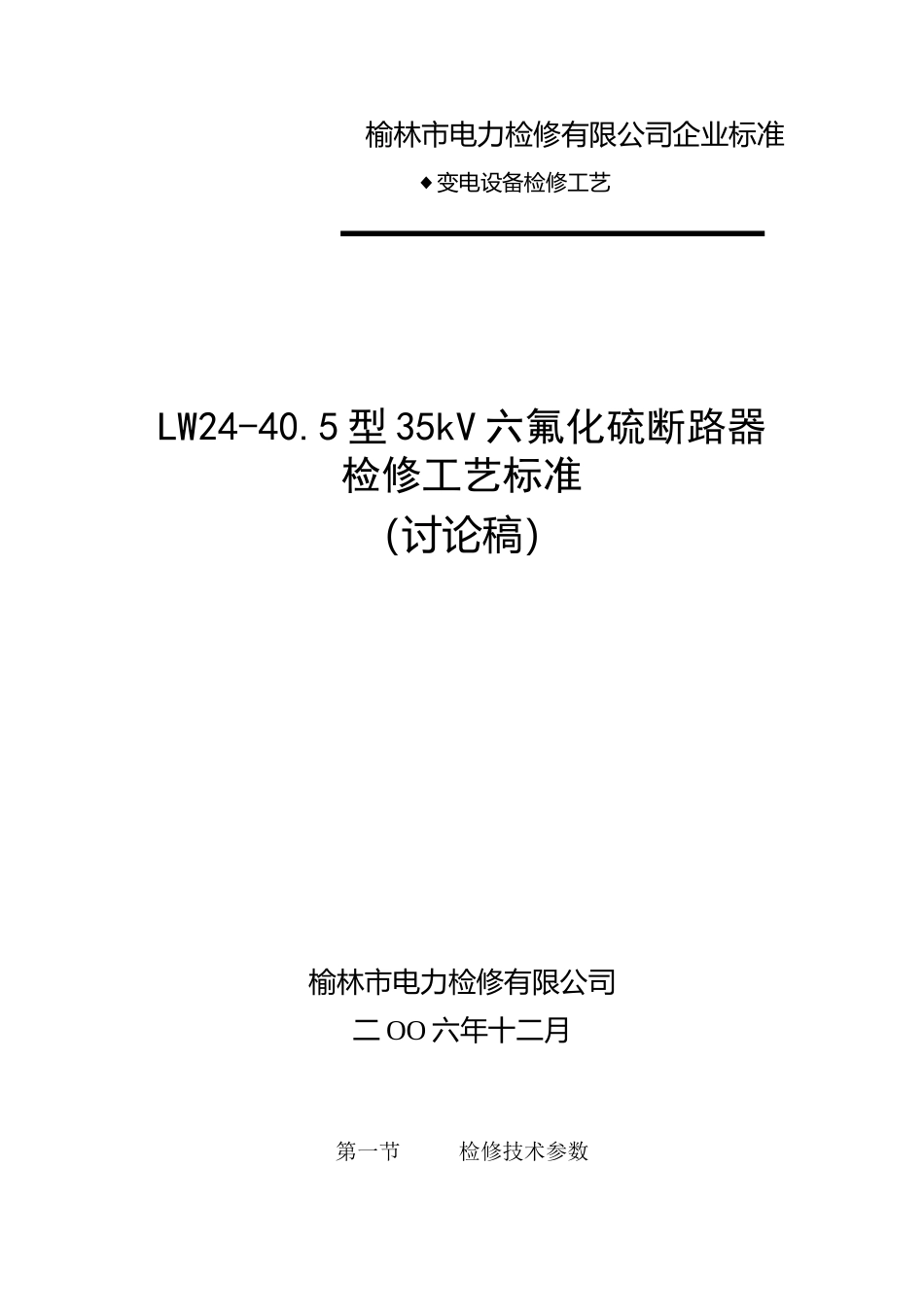

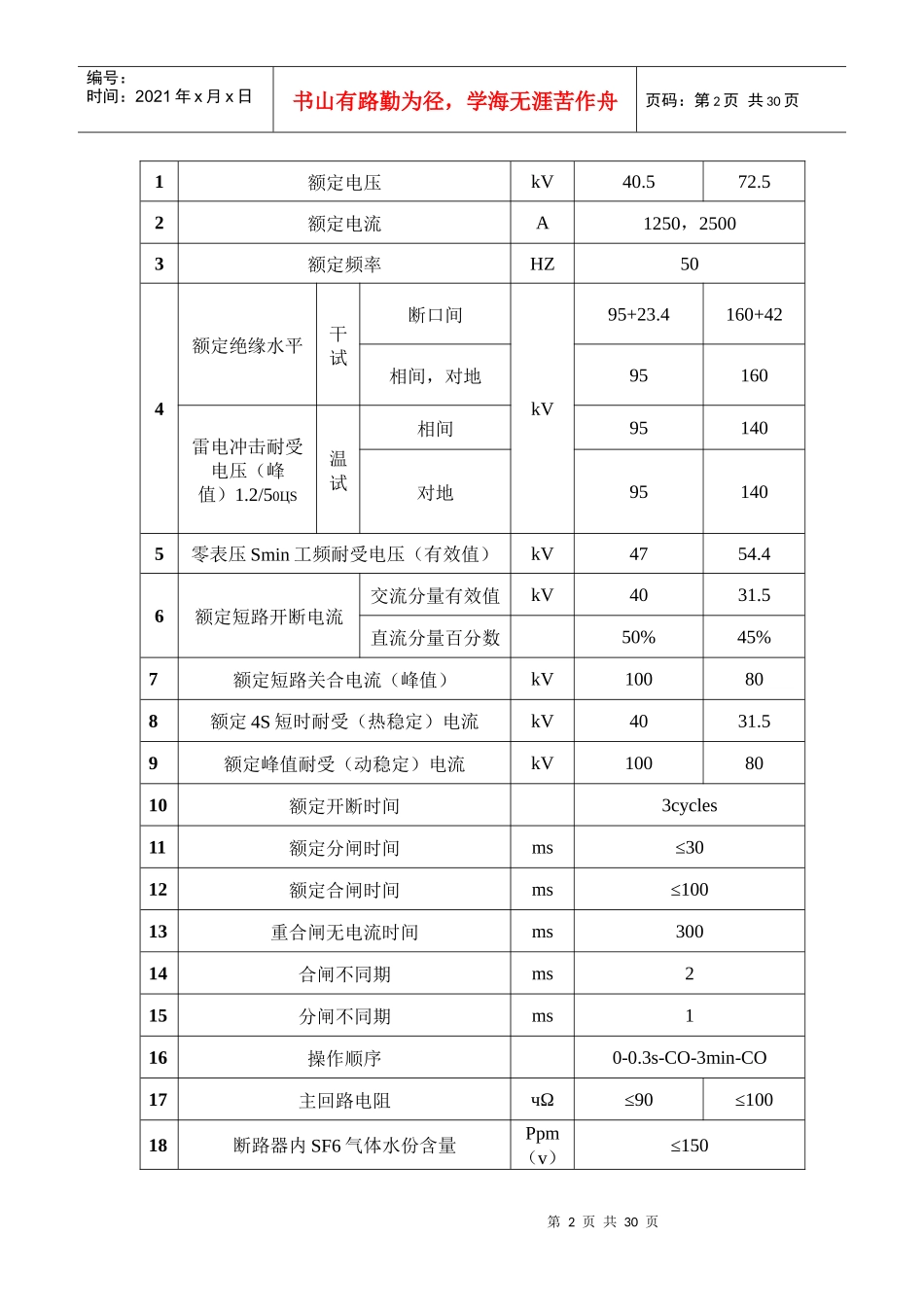

榆林市电力检修有限公司企业标准◆变电设备检修工艺LW24-40.5型35kV六氟化硫断路器检修工艺标准（讨论稿）榆林市电力检修有限公司二OO六年十二月第一节检修技术参数第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、概述本开关具有优良灭弧性能和绝缘性能的SE气体作为绝缘介质采用了新颖的灭弧室结构。灭弧室的分闸速度、喷口及压气缸的有关参数与通常的压气式灭弧室相比作了进一步的优化设计，更充分有效地利用电弧能量使喷口上游气室的SE升温增压，辅以压气缸的机械压缩作用而建立有效的气吹气压，因此灭弧室的开断能力很强，灭弧室尺寸很小，运动件的质量和分合闸时的机械碰撞很轻，可配轻巧的弹簧操动机构，使产品的可靠性大大提高。其灭弧原理见图1二、技术参数2.2.1、断路器的主要技术参数见表1表1断路器的主要技术参数序号名称单位型号LW24-40.5LW24-72.5第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页1额定电压kV40.572.52额定电流A1250，25003额定频率HZ504额定绝缘水平干试断口间kV95+23.4160+42相间，对地95160雷电冲击耐受电压（峰值）1.2/50ЦS温试相间95140对地951405零表压Smin工频耐受电压（有效值）kV4754.46额定短路开断电流交流分量有效值kV4031.5直流分量百分数50%45%7额定短路关合电流（峰值）kV100808额定4S短时耐受（热稳定）电流kV4031.59额定峰值耐受（动稳定）电流kV1008010额定开断时间3cycles11额定分闸时间ms≤3012额定合闸时间ms≤10013重合闸无电流时间ms30014合闸不同期ms215分闸不同期ms116操作顺序0-0.3s-CO-3min-CO17主回路电阻чΩ≤90≤10018断路器内SF6气体水份含量Ppm（v）≤150第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页19SF6年漏气率%≤120SF6气体额定工作压力（20℃）MPa0.5额定报警压力（20℃）0.45额定闭锁压力（20℃）0.4021端子静拉力水平纵向N—750水平横向N—500垂直方向N—75022机械寿命次300023断路器总重（其中SF6，气体12kg）kg150015502.2.2CT20型弹簧操动机构主要技术参数见表2。表2CT20型弹簧操作机构序号名称单位参数1二次回路控制电压VDC110，2202分（合）闸线圈电阻（20℃）Ω19（33）额定电压VDC110，220额定电流A5.8（3.4）3弹簧机构用电动机（交直流两用）功率W300电压V110，2204加热器功率W100电压VAC2202.2.3套管式电流互感器主要技术参数见表3。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页表3套管式电流互感器主要技术参数序号名称参数1测量级变比600-1200-2000/5A等级0.5级负载容量10VA过电流系数≥202保护级变比600-1200-2005A精度等级10P负载容量40VA过电流系数≥20三、构及工作原理1、概述LW21-40.5型罐式断路为三相机械联动操作，利用SE气体为绝缘介质，三极断路器和机构箱安装在一个共用支架上，套管式电流互感器位于套管与灭弧室的壳体之间，弹簧操动机构，SE气体监控器和断路器控制系统置于机构箱内，断路器整体结构见图22、SE气体纯净的SE气体呈惰性，无色无味无毒，不燃烧且具有优越的灭弧性能，热稳定性和良好的绝缘性能，在大气压下其绝缘强度是空气的2.5倍，0.3Mpa的SF6气体绝缘强度与变压器油相当。在断路器正常使用压力下，SF6保持气体状态，在温度下降到-第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页35℃时不会液化，SE的密度约为空气的5倍，大气压力下自然对流的热传递是空气的主6倍，有0.2Mpa时为2.5倍。在断路器正常操作时产生的电弧分解物实际上不会影响SE气体绝缘性能，能观察到细小灰粉的固体电弧分解物具有同样良好的绝缘性能。然而，该粉末如果处于高温度中，那它将吸收水份而会，使附看面的绝缘强度下降，正常情况下，以燃弧过程的分解物可以不考虑，但是当该气室进行检修维护时，就用吸尘器将粉末清理干净。第二节检修和维护周期1、检查计划正确的检查和维护计划才能确保产品的可靠性，对每个断路器要有一个长期的检修记录...
