爆破工程技术施工组织设计方案VIP免费

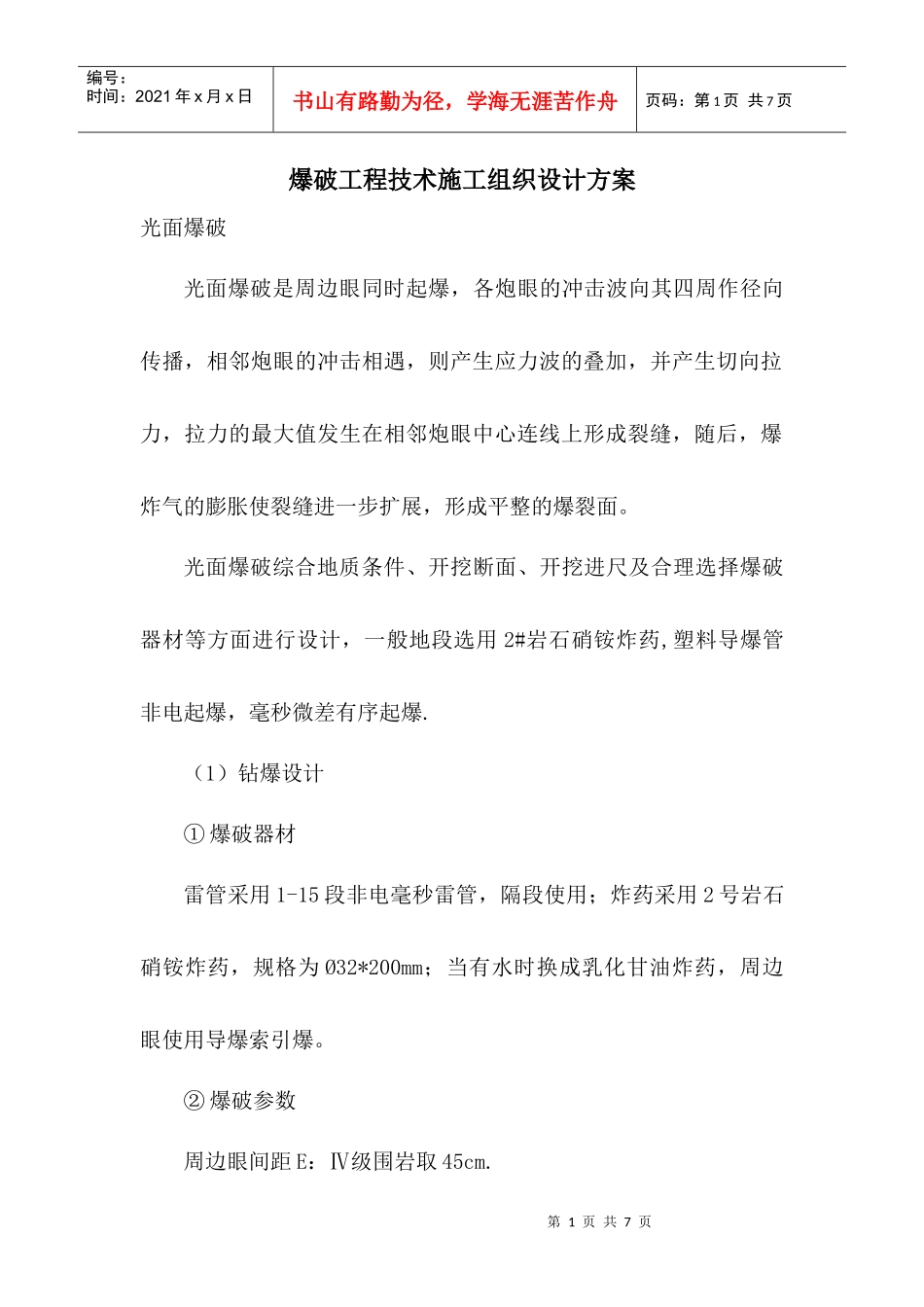

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页爆破工程技术施工组织设计方案光面爆破光面爆破是周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的最大值发生在相邻炮眼中心连线上形成裂缝，随后，爆炸气的膨胀使裂缝进一步扩展，形成平整的爆裂面。光面爆破综合地质条件、开挖断面、开挖进尺及合理选择爆破器材等方面进行设计，一般地段选用2#岩石硝铵炸药,塑料导爆管非电起爆，毫秒微差有序起爆.（1）钻爆设计①爆破器材雷管采用1-15段非电毫秒雷管，隔段使用；炸药采用2号岩石硝铵炸药，规格为Ø32*200mm；当有水时换成乳化甘油炸药，周边眼使用导爆索引爆。②爆破参数周边眼间距E：Ⅳ级围岩取45cm.第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页最小抵抗线W：Ⅳ级围岩取55cm.周边眼密集系数K：Ⅳ级围岩取0.82.装药集中度q：Ⅳ级围岩取0.15kg/m.周边眼装药结构：周边眼采用小药卷间隔装药，当采用Ø32乳化甘油炸药时,将Ø32药卷劈成两半，包缚在导爆索上，间隔均匀布置，中间间隔为15cm。③掏槽眼掏槽眼采用斜眼掏槽，掏槽眼眼比一般眼深20cm，每对眼底间距为10～20cm。炮眼布置见图5-11.④底板眼为了起到翻碴的效果，底板眼深比一般眼深10cm,装药量略微增加。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图Ⅳ类围岩正台阶光面爆破炮眼布置图图Ⅳ类围岩正台阶爆破网络图(2).施工工艺光面爆破施工工艺见图5-13。①放样布眼钻眼前，测量人员要用红油漆准确标出开挖断面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。在直线段，有条件可用第4页共7页第3页共7页测量放样布孔钻孔清孔装药联结起爆网络爆破检查点一检查点二检查点三布孔自检记录表钻孔自检记录表爆破自检记录表洞身开挖检验批验收记录表图光面爆破工艺流程图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页激光准直仪控制开挖方向和开挖轮廓线。②定位开眼如采用钻孔台车钻眼时，台车与隧道轴线要保持平行。台车就位后按炮眼布置图正确钻孔。对于掏槽眼、周边眼开眼误差要控制在3cm和5cm以内。③钻眼钻工要熟悉炮眼布置图，掏槽眼和周边眼由经验丰富的司钻操作，钻眼时要有技术人员现场指挥。钻眼精度应满足下列要求：掏槽眼眼口和眼底间距误差不得大于5cm；周边眼眼口误差不得大于第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页5cm；外插角应符合钻爆设计要求，眼底不得超过开挖断面轮廓线15cm；同时应根据眼口位置岩石的凹凸程度调整炮眼深度，以保证眼底在同一平面上。④清孔装药前，必须用由钢筋弯制的炮钩和小直径高压风管输入高压风将炮眼石屑刮出和吹净。⑤装药装药采用反向装药，先装一支药卷作为底药。一般地段选用2#岩石硝铵炸药，遇水采用乳胶炸药，装药需分片分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”，所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。周边眼采用φ25mm的小直径药卷间隔装药方式，其余炮眼采用φ32mm的药卷连续装药，并采用机制炮泥堵塞。⑥联结起爆网路隧道内均采用塑料导爆管毫秒雷管微差起爆。起爆网路为复式第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页网路，以保证起爆的可靠性和准确性。联结时要注意：导爆管不能打结和拉细；各炮眼雷管连接次数应相同；引爆雷管应用黑胶布包扎在离一簇导爆管自由端10cm以上处。网路联好后，要有专人负责检查。⑦瞎炮的处理发现瞎炮，应首先查明原因。如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分重新连接导爆管即可，但此时的接头应尽量靠近炮眼。如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应按有关条款处理。在施工中要根据爆破设计结合现场地质变化情况进行爆破试验，不断修正爆破参数，以达到最优爆破效果。同时还应作好以下几点：⑴测量班在每循环钻眼前，对开挖断面进...
