某运河桥梁工程施工组织设计VIP免费

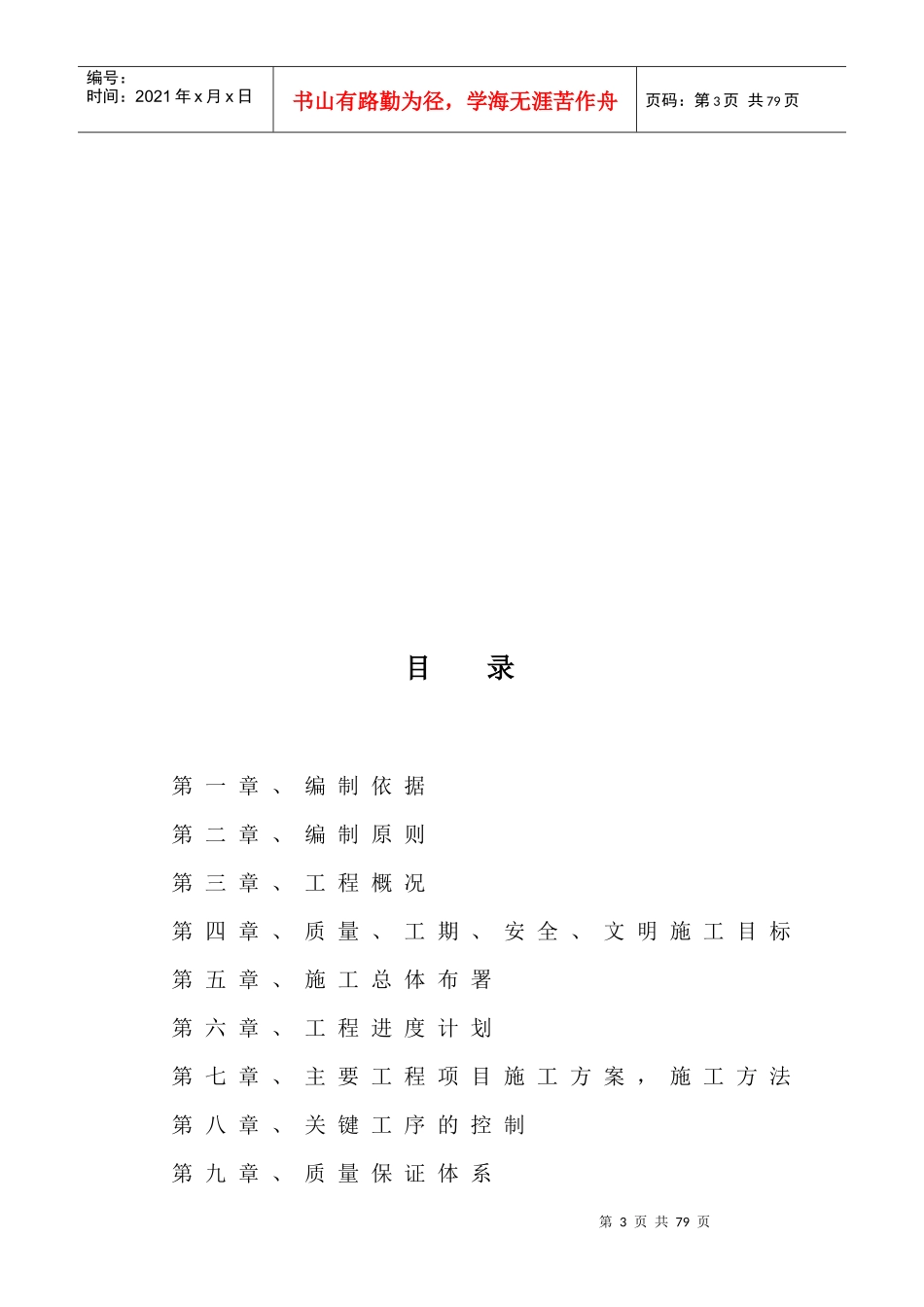

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页常州市××西路跨××运河桥梁工程施工组织设计第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页目录第一章、编制依据第二章、编制原则第三章、工程概况第四章、质量、工期、安全、文明施工目标第五章、施工总体布署第六章、工程进度计划第七章、主要工程项目施工方案，施工方法第八章、关键工序的控制第九章、质量保证体系第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页第十章、工期保证措施第十一章、季节性施工技术措施第十二章、安全施工措施第十三章、文明施工及环境保护的措施第一章、编制依据1、常州市前进区××西路工程招标文件2、相关施工技术规范、质量检验评定标准3、业主对本工程安全、质量、工期要求4、××西路（××东-滨湖大道）相关施工图5、对本标段现场的考察6、相似工程施工经验第二章、编制原则严格遵循招标文件、技术规范、检验标准，施第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页工图设计要求结合施工现场实际，精心组织科学管理，应用网络优化技术合理调度流水作业，合理、科学、组织、安排施工高峰期，确保高速度、高质量、高效率完成工程建设任务。积极推广应用施工新工艺，确保工程质量，施工进度，发挥科技是第一生产力先导作用。配合适应本工程要求的，生产效率高，施工质量好的专业设备和专业施工队。安排组织管理能力强，施工经验丰富中青年技术管理人员组建项目部，完善项目经理负责制管理，建立管理、质保、安全体系。第三章、工程概况一、工程概况１、××路西延伸工程，起于桩号K0-235、终至滨湖路交叉口桩号K0+800，全长1.035公里。本标段桥梁位于常州前进区××路（滨湖路以西段）上，桥梁中心里程为K0+479.20米，跨××运河；桥跨中心与河道交3度，桥梁总长185.1M，总宽47.6M。上部采用七跨预应力混凝土简支板梁（3*25+30+3*25），桥面连续，30米后张法预应力混凝土空心板高度为125厘米，板宽为第6页共79页第5页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共79页99厘米，25米先张法预制板梁高为110厘米，板宽为99厘米。车行道桥面鋪装为厚约9~14厘米的整体化C50混凝土，上喷FBW防水剂作为防水层，车行道范围桥面設置4厘米厚的AC-13I细粒式+5厘米厚的AC-16I中粒式沥青混凝土，人行道、绿化带桥面鋪装为10厘米的整体化C50混凝土。桥面人行道設置盖板，上铺花岗岩人行道板伸缩缝采用GQF-F（60）型。下部结构桥台采用重力式桥台，扩大基础，台身墙采用浆砌块石，台帽及基础采用钢筋混凝土。桥墩采用桩柱式桥墩，桩柱直径为1.2米，每个桥墩设置9根钻孔灌注。柱顶设置钢筋混凝土盖梁，桩柱连接处主跨设置防撞型横系梁，边跨设置矩形钢筋混凝土横系梁。桥梁地质情况主要以粘土、亚粘土、亚砂土及亚粘土夹亚砂土为主。二、桥梁主要技术标准（1）、桥梁设计荷载：城—A级汽车荷载：人群荷载符合《城市桥梁设计荷载标准》（CJJ77—98）。（2）、通航标准：××运河通航六级航道通航标准，（3）、抗震要求：抗震设防烈度为七度，设计地震动峰值加速度0.10g.第7页共79页第6页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共79页三、主要工程数量序号工程项目单位数量备注1C25灌注桩D120M2308.32C25现浇台帽M3120.63C25混凝土基础M35334C30盖梁M3649.95C25系梁M3373.7625mC50先张法预应力混凝土板梁M33637.9730mC50后张法预应力混凝土板梁M38738C50混凝土绞缝M31072.19C50现浇防水混凝土桥面铺装M3949.310伸缩缝M170.411钢筋T51612GYZ300*49支座只112813GYZF4300*49支座只18814C25人行道M3189.515C25预制人行栏杆M310.816栏杆M390.217人行道饰面M2850.71810#浆砌块石M3854.9197.5#浆砌块石M322820花岗岩饰面M2379.821桥铭牌块222FWB柔性防水层M...
