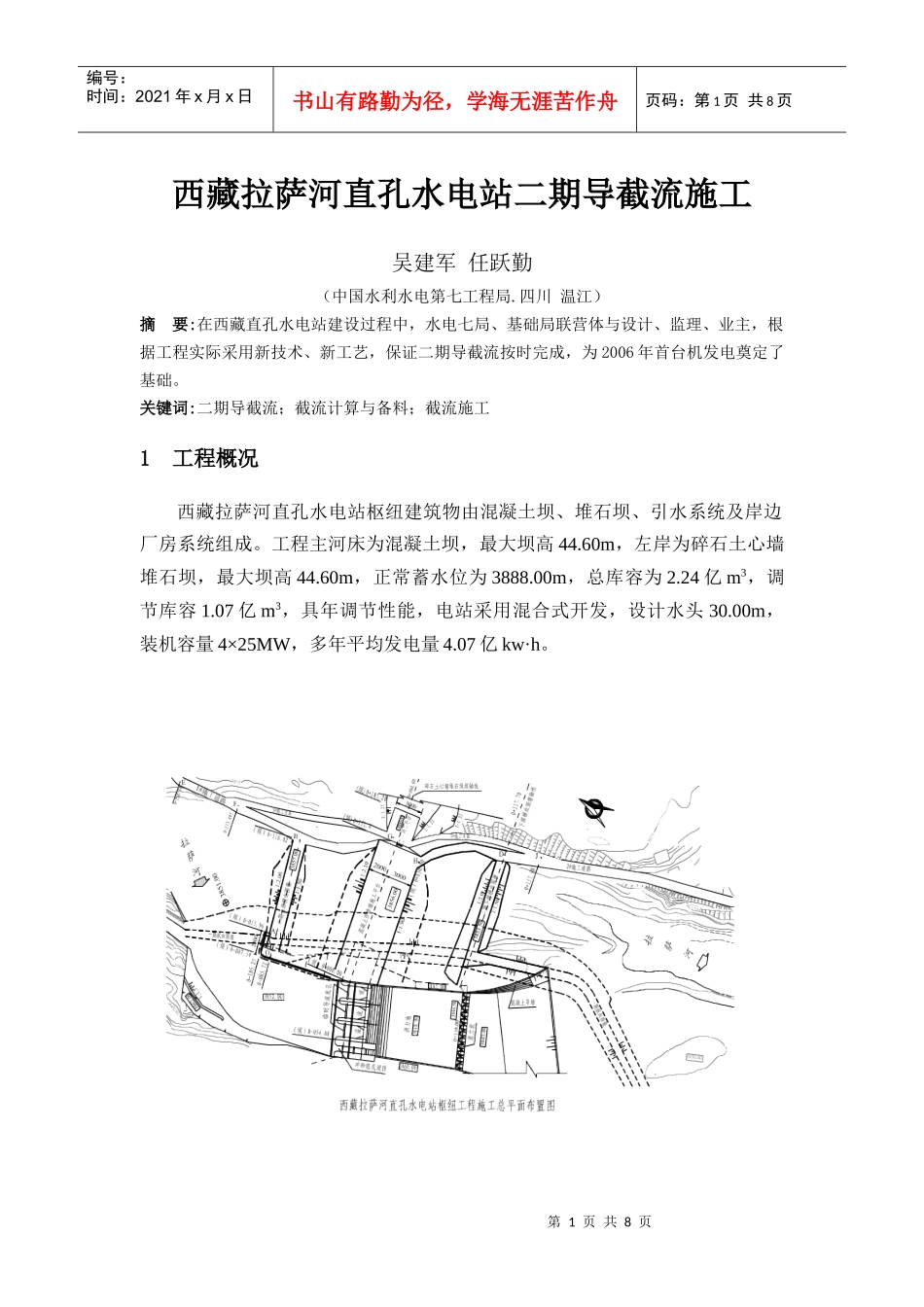

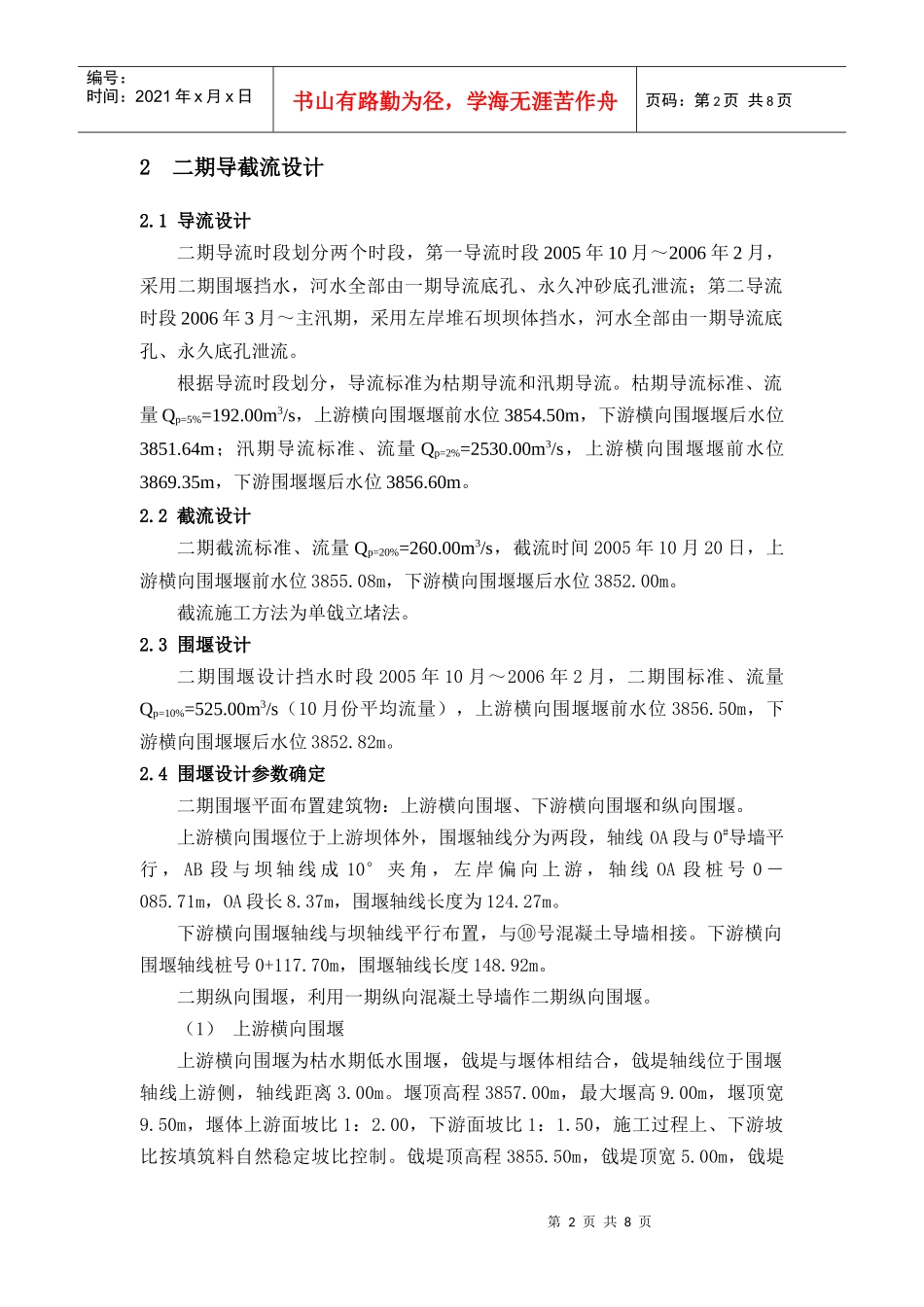

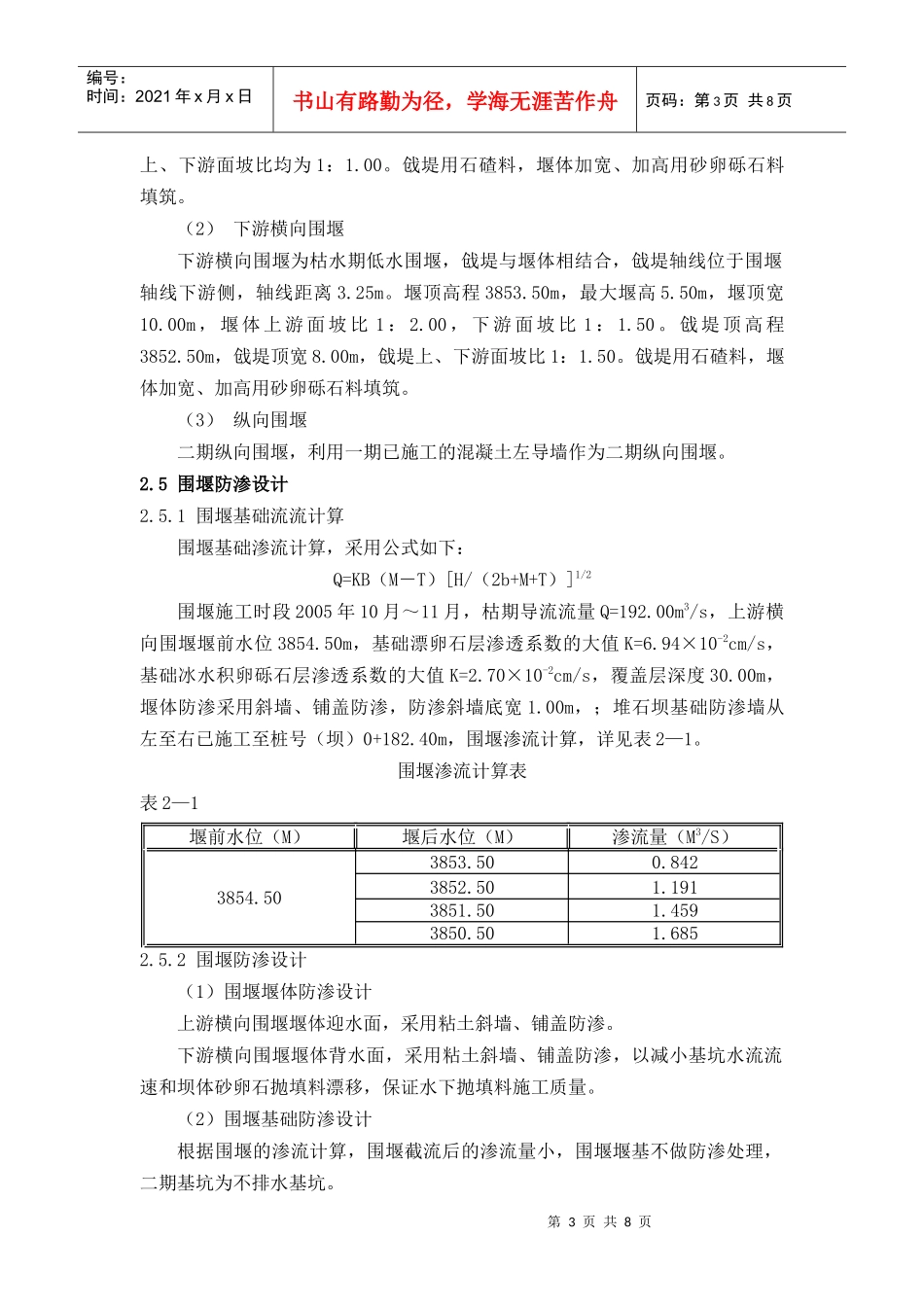

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页西藏拉萨河直孔水电站二期导截流施工吴建军任跃勤（中国水利水电第七工程局.四川温江）摘要:在西藏直孔水电站建设过程中，水电七局、基础局联营体与设计、监理、业主，根据工程实际采用新技术、新工艺，保证二期导截流按时完成，为2006年首台机发电奠定了基础。关键词:二期导截流；截流计算与备料；截流施工1工程概况西藏拉萨河直孔水电站枢纽建筑物由混凝土坝、堆石坝、引水系统及岸边厂房系统组成。工程主河床为混凝土坝，最大坝高44.60m，左岸为碎石土心墙堆石坝，最大坝高44.60m，正常蓄水位为3888.00m，总库容为2.24亿m3，调节库容1.07亿m3，具年调节性能，电站采用混合式开发，设计水头30.00m，装机容量4×25MW，多年平均发电量4.07亿kw·h。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2二期导截流设计2.1导流设计二期导流时段划分两个时段，第一导流时段2005年10月～2006年2月，采用二期围堰挡水，河水全部由一期导流底孔、永久冲砂底孔泄流；第二导流时段2006年3月～主汛期，采用左岸堆石坝坝体挡水，河水全部由一期导流底孔、永久底孔泄流。根据导流时段划分，导流标准为枯期导流和汛期导流。枯期导流标准、流量Qp=5%=192.00m3/s，上游横向围堰堰前水位3854.50m，下游横向围堰堰后水位3851.64m；汛期导流标准、流量Qp=2%=2530.00m3/s，上游横向围堰堰前水位3869.35m，下游围堰堰后水位3856.60m。2.2截流设计二期截流标准、流量Qp=20%=260.00m3/s，截流时间2005年10月20日，上游横向围堰堰前水位3855.08m，下游横向围堰堰后水位3852.00m。截流施工方法为单戗立堵法。2.3围堰设计二期围堰设计挡水时段2005年10月～2006年2月，二期围标准、流量Qp=10%=525.00m3/s（10月份平均流量），上游横向围堰堰前水位3856.50m，下游横向围堰堰后水位3852.82m。2.4围堰设计参数确定二期围堰平面布置建筑物：上游横向围堰、下游横向围堰和纵向围堰。上游横向围堰位于上游坝体外，围堰轴线分为两段，轴线OA段与0#导墙平行，AB段与坝轴线成10°夹角，左岸偏向上游，轴线OA段桩号0－085.71m，OA段长8.37m，围堰轴线长度为124.27m。下游横向围堰轴线与坝轴线平行布置，与⑩号混凝土导墙相接。下游横向围堰轴线桩号0+117.70m，围堰轴线长度148.92m。二期纵向围堰，利用一期纵向混凝土导墙作二期纵向围堰。（1）上游横向围堰上游横向围堰为枯水期低水围堰，戗堤与堰体相结合，戗堤轴线位于围堰轴线上游侧，轴线距离3.00m。堰顶高程3857.00m，最大堰高9.00m，堰顶宽9.50m，堰体上游面坡比1：2.00，下游面坡比1：1.50，施工过程上、下游坡比按填筑料自然稳定坡比控制。戗堤顶高程3855.50m，戗堤顶宽5.00m，戗堤第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页上、下游面坡比均为1：1.00。戗堤用石碴料，堰体加宽、加高用砂卵砾石料填筑。（2）下游横向围堰下游横向围堰为枯水期低水围堰，戗堤与堰体相结合，戗堤轴线位于围堰轴线下游侧，轴线距离3.25m。堰顶高程3853.50m，最大堰高5.50m，堰顶宽10.00m，堰体上游面坡比1：2.00，下游面坡比1：1.50。戗堤顶高程3852.50m，戗堤顶宽8.00m，戗堤上、下游面坡比1：1.50。戗堤用石碴料，堰体加宽、加高用砂卵砾石料填筑。（3）纵向围堰二期纵向围堰，利用一期已施工的混凝土左导墙作为二期纵向围堰。2.5围堰防渗设计2.5.1围堰基础流流计算围堰基础渗流计算，采用公式如下：Q=KB（M－T）[H/（2b+M+T）]1/2围堰施工时段2005年10月～11月，枯期导流流量Q=192.00m3/s，上游横向围堰堰前水位3854.50m，基础漂卵石层渗透系数的大值K=6.94×10-2cm/s，基础冰水积卵砾石层渗透系数的大值K=2.70×10-2cm/s，覆盖层深度30.00m，堰体防渗采用斜墙、铺盖防渗，防渗斜墙底宽1.00m，；堆石坝基础防渗墙从左至右已施工至桩号（坝）0+182.40m，围堰渗流计算，详见表2—1。围堰渗流计算表表2—1堰前水位（M）堰后水位（M）渗流量（M3/S）3854.503853.500.8423852.501.1913851.501.4593...
