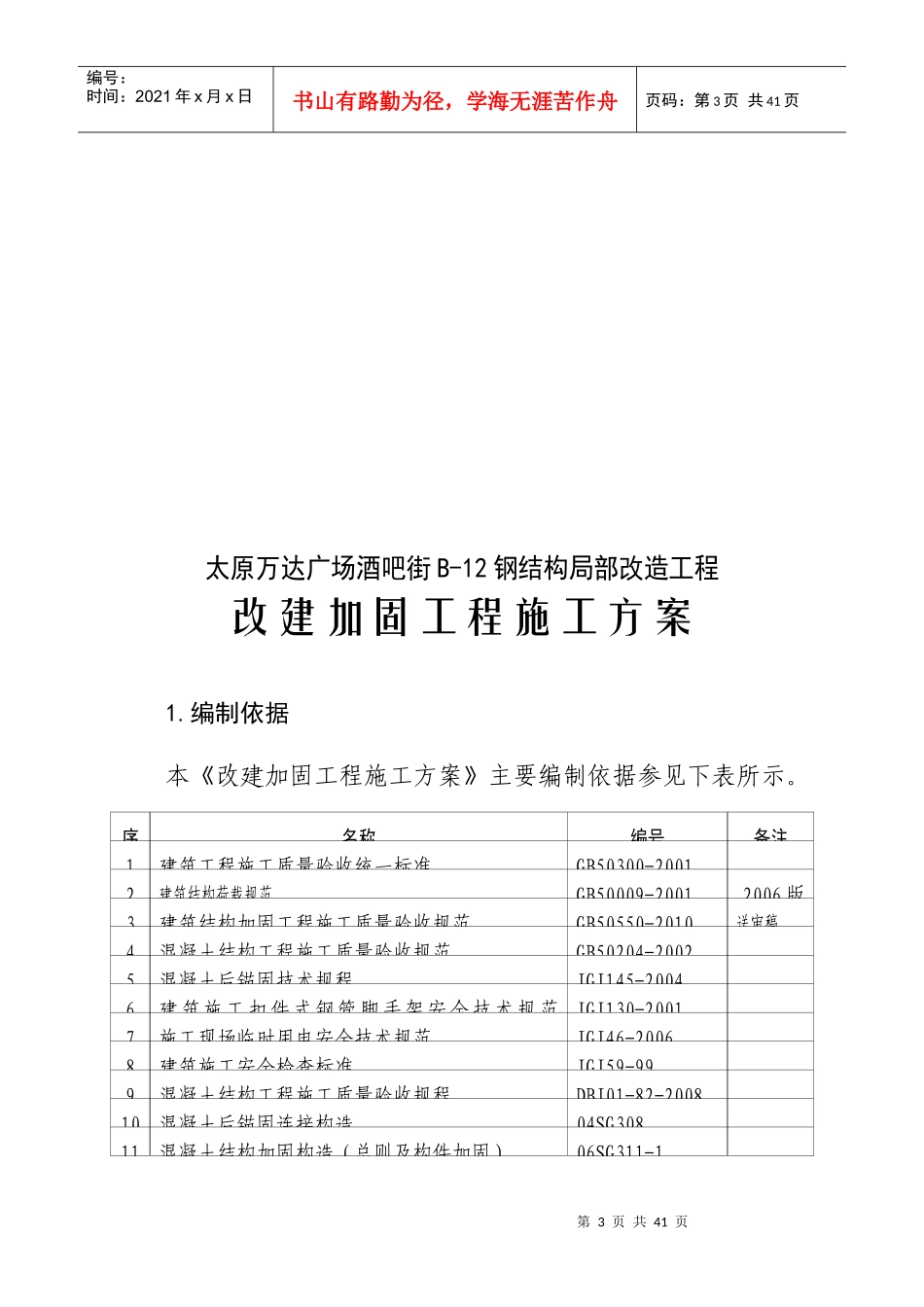

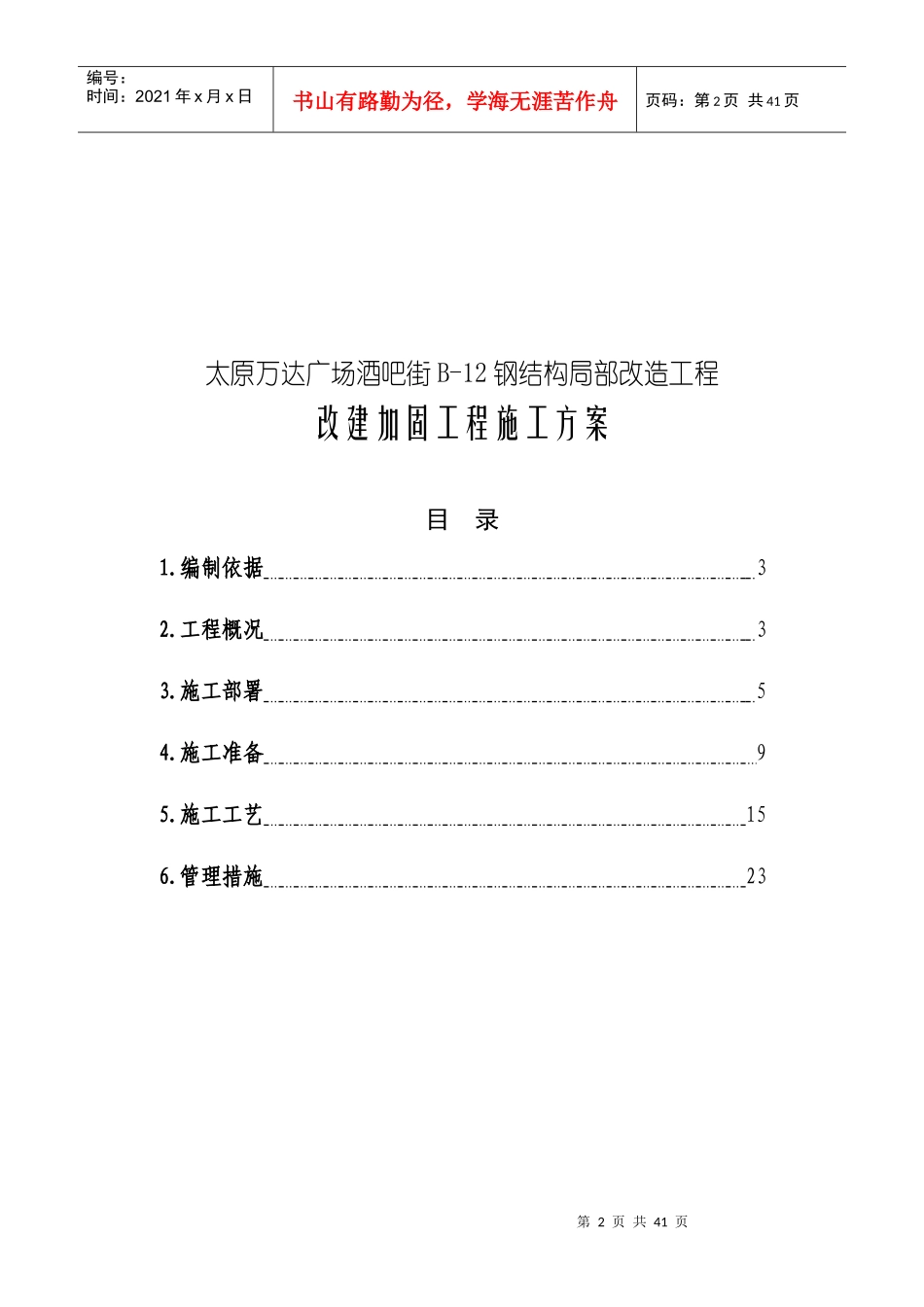

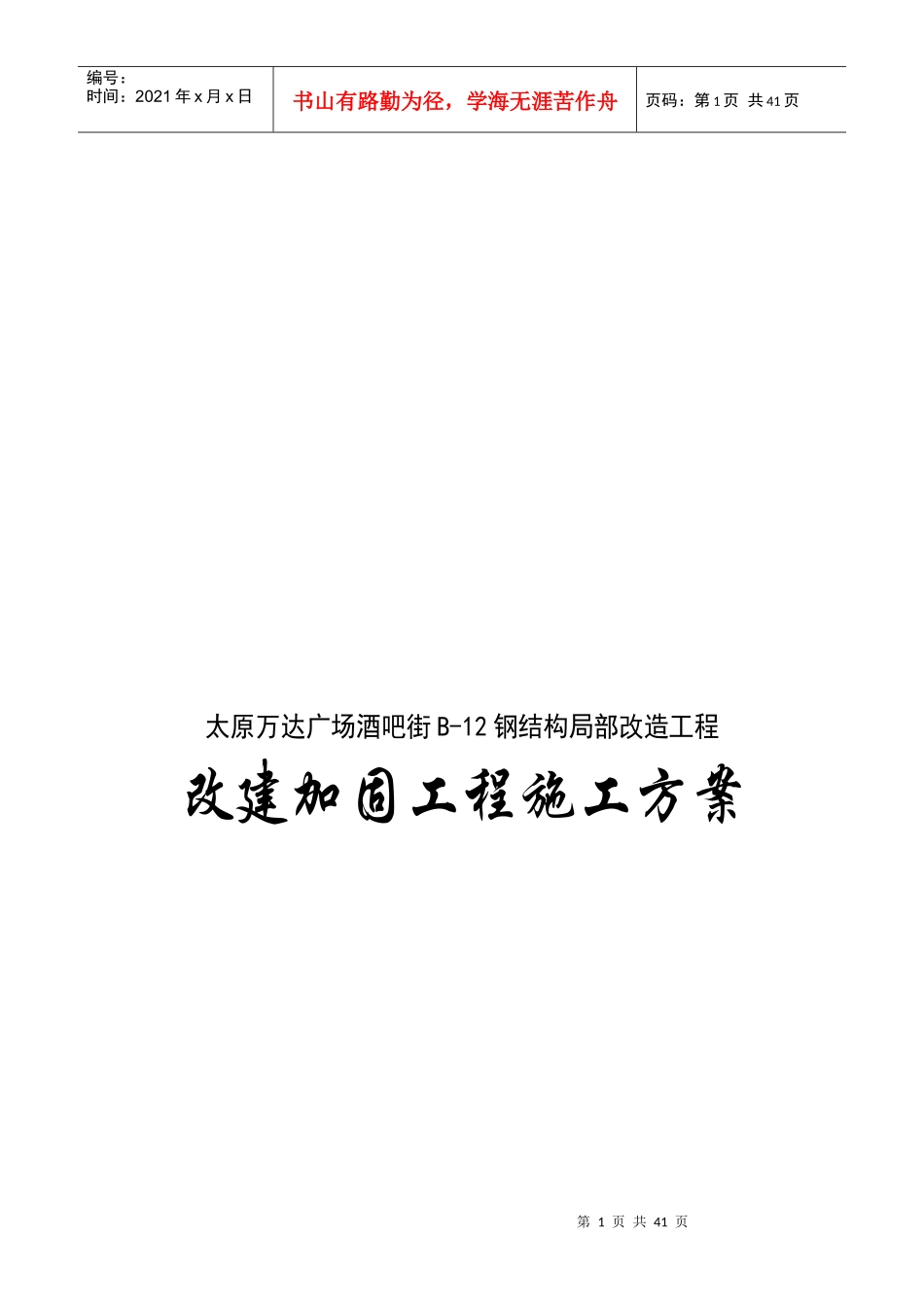

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页太原万达广场酒吧街B-12钢结构局部改造工程改建加固工程施工方案第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页太原万达广场酒吧街B-12钢结构局部改造工程改建加固工程施工方案目录1.编制依据32.工程概况33.施工部署54.施工准备95.施工工艺156.管理措施23第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页太原万达广场酒吧街B-12钢结构局部改造工程改建加固工程施工方案1.编制依据本《改建加固工程施工方案》主要编制依据参见下表所示。序名称编号备注1建筑工程施工质量验收统一标准GB50300-20012建筑结构荷载规范GB50009-20012006版3建筑结构加固工程施工质量验收规范GB50550-2010送审稿4混凝土结构工程施工质量验收规范GB50204-20025混凝土后锚固技术规程JGJ145-20046建筑施工扣件式钢管脚手架安全技术规范JGJ130-20017施工现场临时用电安全技术规范JGJ46-20068建筑施工安全检查标准JGJ59-999混凝土结构工程施工质量验收规程DBJ01-82-200810混凝土后锚固连接构造04SG30811混凝土结构加固构造（总则及构件加固）06SG311-1第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页12建筑结构加固施工图设计表示方法SG111-1～213结构改建加固设计图纸本工程14建筑抗震设计规范GB50011-20012008版15钢结构设计规范GB50017-200316建筑钢结构焊接技术规程JGJ81-200217钢结构高强螺栓连接的设计、施工及验收规程JGJ82-9118钢结构工程施工质量验收规范GB50205-200119钢结构加固技术规范CECS77:9620钢结构检测评定及加固技术规程YB9257-962.工程概况2.1.工程项目概况序项目概况1工程名称太原万达广场酒吧街B-12钢结构局部改造工程2工程地址山西省太原市3建设单位大连万达集团股份有限公司4设计单位太原市建筑设计研究院5监理单位6施工总包7施工分包8质量目标合格工程9工期目标2010.9.20～10.312.2.改建加固拆除工程概况太原万达广场酒吧街B-12楼钢结构部分，梁柱为H型钢，楼板为压型钢板，现主体结构和外围幕墙已施工完毕，室内消防、暖气、照明已局部安装，室内没有进行装修。因原有钢结构部分楼梯布置不合理、钢柱影响使用空间，根据甲方要求，不拆除上第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页部结构和外部围护结构，通过对原有钢梁加固，将荷载转移至22轴混凝土柱和23轴钢柱，拆除影响使用空间的钢柱，实现对已有建筑的改造。具体情况为：对22轴及22轴和23轴之间每层5根柱，三层，共计15根柱移除，拆除原有钢筋混凝土楼梯并把原来楼梯板洞封死，在（K、L）/(22、23)右下角新开楼梯板洞，并在楼梯边新增H型钢边梁，并把22轴/（K、L）段原有H型钢梁拆除，新增一四跑钢楼梯。经设计单位出图，对其局部钢梁及梁柱节点进行改建加固，即在22轴一至三层原有混凝土柱侧面增加锚板，锚板用喜利得自切底螺栓固定，把M、L轴梁延伸至柱边，并与柱铰接相连。在梁柱节点梁底处设置箱型钢牛腿，钢牛腿一端焊于锚板上，另一端顶部翼缘与原有钢梁翼缘做成滑动铰接连接。在22轴和23轴之间1-3层梁柱节点处把KL1下翼缘在与柱交接位置补齐，并在KL1下翼缘焊接3条竖向钢板肋。在二层顶板梁M、L轴KL1下翼缘通长焊接10#槽钢，槽钢一端与原第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页有钢柱GZ1连接，另一端与箱型钢牛腿端口相距50mm。对拔柱位置所有梁柱节点钢梁上翼缘都采用钢板焊接为一个整体。所有钢梁加固完成后，再进行拔柱。拔柱后，对新开的楼板洞进行封堵。本改建加固工程主要项目及工程量参见“改建加固工程项目一览表”所示。改建加固工程项目一览表序工程项目部位规格工程量备注1喜利得自切底螺栓22轴柱锚板Φ161262钢材1-3层钢梁加固3高强螺栓1-3钢梁与柱和钢梁与牛腿连接4混凝土拆除混凝土楼梯、楼板5钢柱及钢梁拆除1-3层需移除的钢柱和钢梁6钢楼梯1-3...
