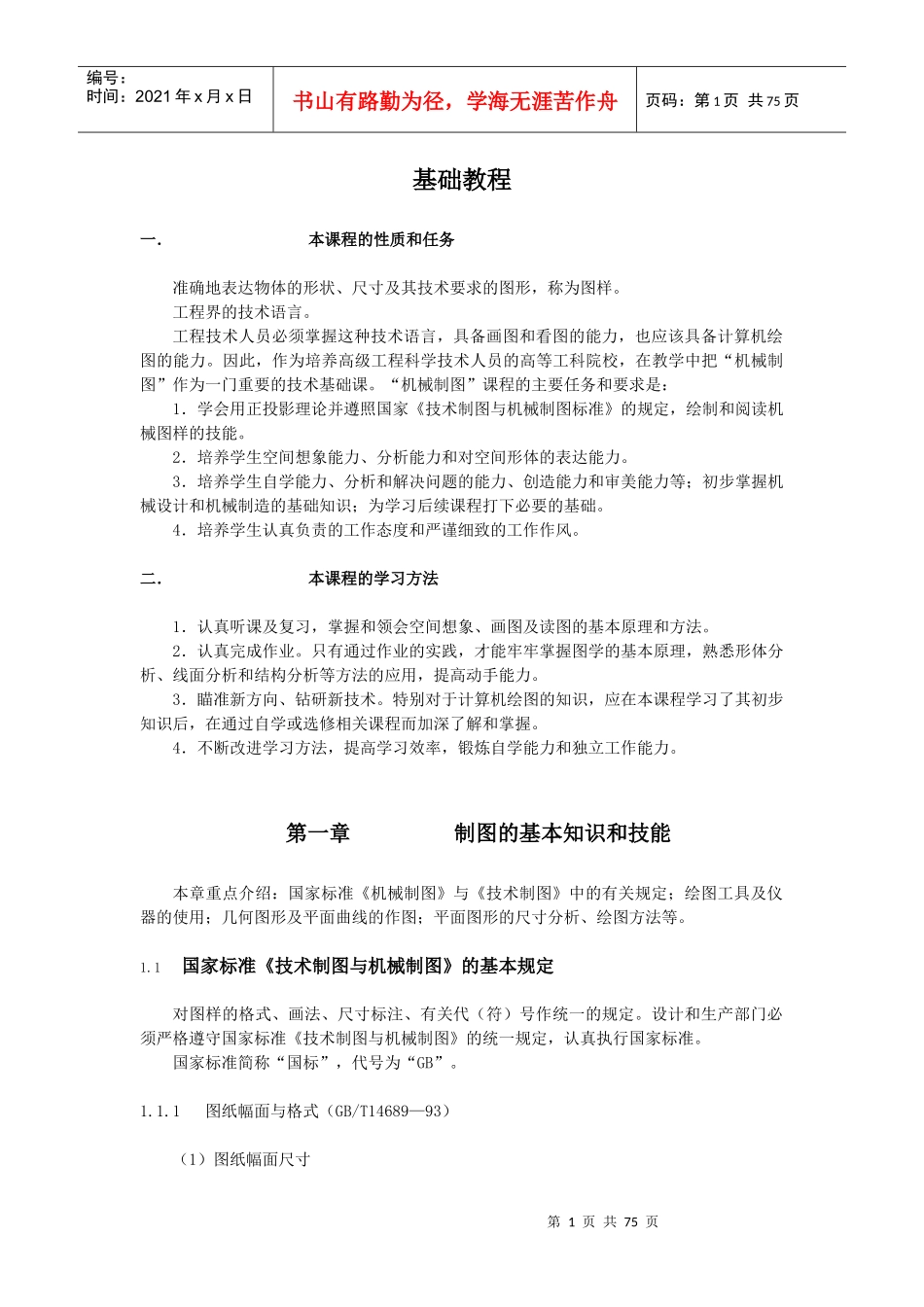

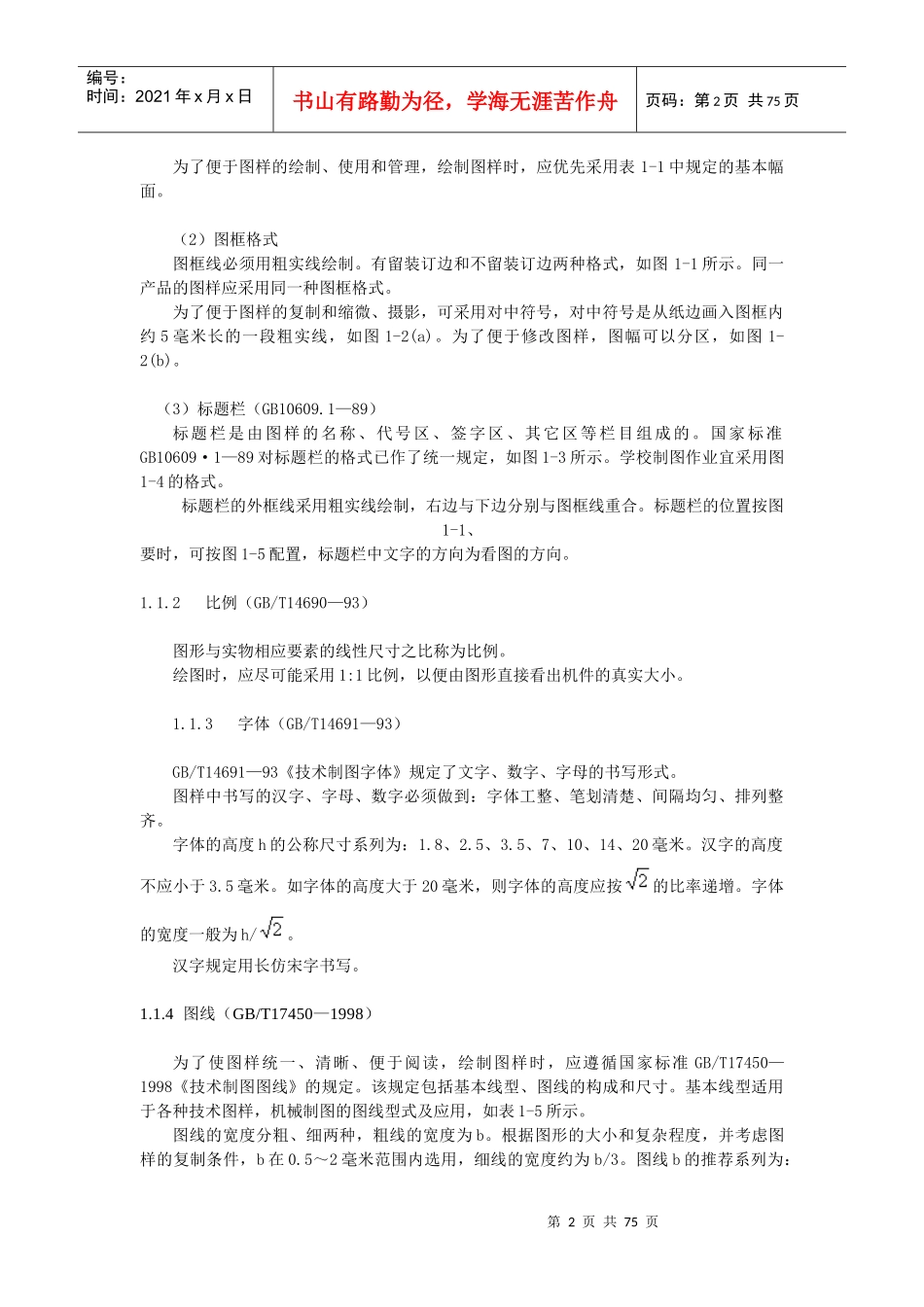

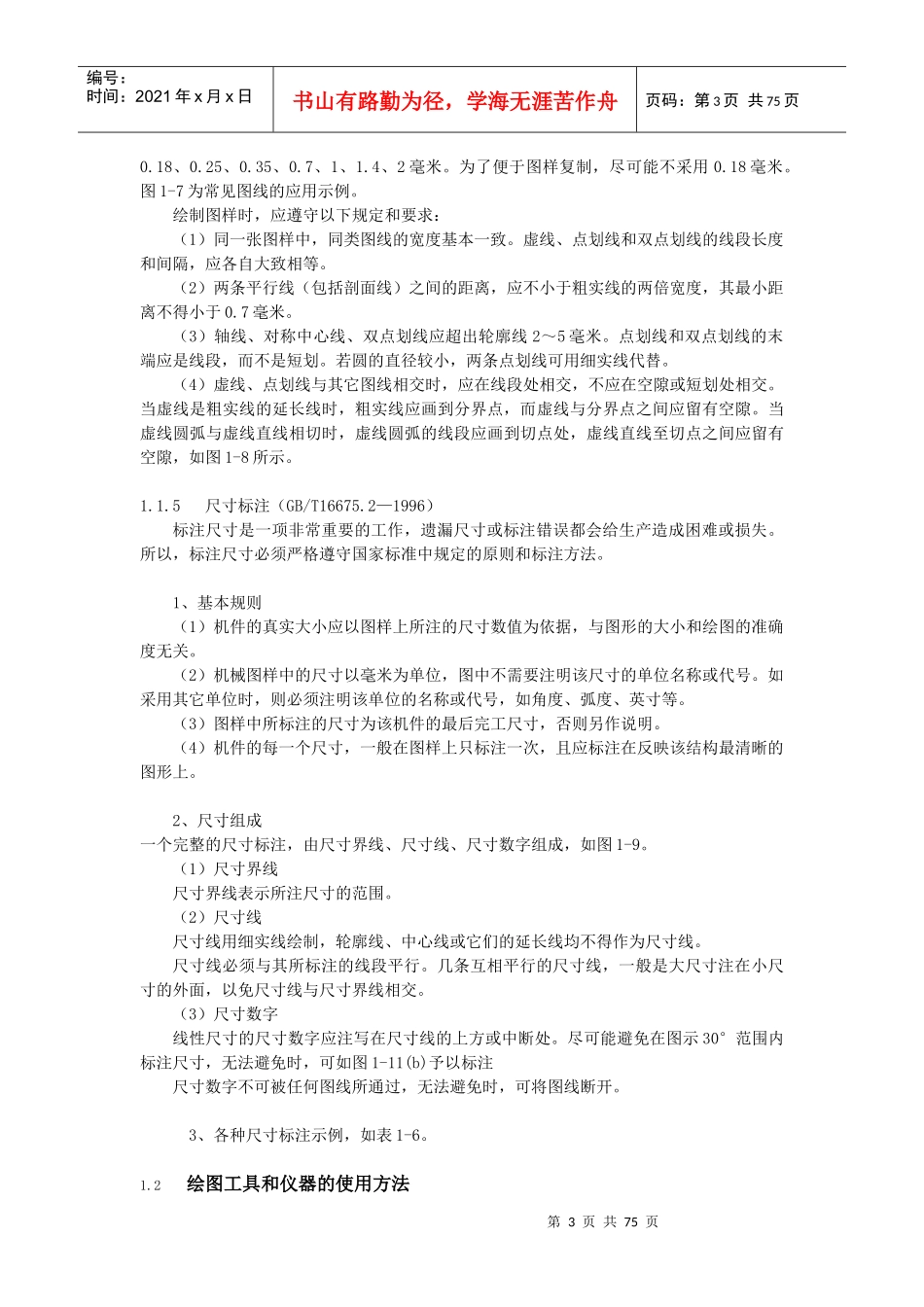

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页基础教程一．本课程的性质和任务准确地表达物体的形状、尺寸及其技术要求的图形，称为图样。工程界的技术语言。工程技术人员必须掌握这种技术语言，具备画图和看图的能力，也应该具备计算机绘图的能力。因此，作为培养高级工程科学技术人员的高等工科院校，在教学中把“机械制图”作为一门重要的技术基础课。“机械制图”课程的主要任务和要求是：1．学会用正投影理论并遵照国家《技术制图与机械制图标准》的规定，绘制和阅读机械图样的技能。2．培养学生空间想象能力、分析能力和对空间形体的表达能力。3．培养学生自学能力、分析和解决问题的能力、创造能力和审美能力等；初步掌握机械设计和机械制造的基础知识；为学习后续课程打下必要的基础。4．培养学生认真负责的工作态度和严谨细致的工作作风。二．本课程的学习方法1．认真听课及复习，掌握和领会空间想象、画图及读图的基本原理和方法。2．认真完成作业。只有通过作业的实践，才能牢牢掌握图学的基本原理，熟悉形体分析、线面分析和结构分析等方法的应用，提高动手能力。3．瞄准新方向、钻研新技术。特别对于计算机绘图的知识，应在本课程学习了其初步知识后，在通过自学或选修相关课程而加深了解和掌握。4．不断改进学习方法，提高学习效率，锻炼自学能力和独立工作能力。第一章制图的基本知识和技能本章重点介绍：国家标准《机械制图》与《技术制图》中的有关规定；绘图工具及仪器的使用；几何图形及平面曲线的作图；平面图形的尺寸分析、绘图方法等。1.1国家标准《技术制图与机械制图》的基本规定对图样的格式、画法、尺寸标注、有关代（符）号作统一的规定。设计和生产部门必须严格遵守国家标准《技术制图与机械制图》的统一规定，认真执行国家标准。国家标准简称“国标”，代号为“GB”。1.1.1图纸幅面与格式（GB/T14689—93）（1）图纸幅面尺寸第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页为了便于图样的绘制、使用和管理，绘制图样时，应优先采用表1-1中规定的基本幅面。（2）图框格式图框线必须用粗实线绘制。有留装订边和不留装订边两种格式，如图1-1所示。同一产品的图样应采用同一种图框格式。为了便于图样的复制和缩微、摄影，可采用对中符号，对中符号是从纸边画入图框内约5毫米长的一段粗实线，如图1-2(a)。为了便于修改图样，图幅可以分区，如图1-2(b)。（3）标题栏（GB10609.1—89）标题栏是由图样的名称、代号区、签字区、其它区等栏目组成的。国家标准GB10609·1—89对标题栏的格式已作了统一规定，如图1-3所示。学校制图作业宜采用图1-4的格式。标题栏的外框线采用粗实线绘制，右边与下边分别与图框线重合。标题栏的位置按图1-1、要时，可按图1-5配置，标题栏中文字的方向为看图的方向。1.1.2比例（GB/T14690—93）图形与实物相应要素的线性尺寸之比称为比例。绘图时，应尽可能采用1:1比例，以便由图形直接看出机件的真实大小。1.1.3字体（GB/T14691—93）GB/T14691—93《技术制图字体》规定了文字、数字、字母的书写形式。图样中书写的汉字、字母、数字必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。字体的高度h的公称尺寸系列为：1.8、2.5、3.5、7、10、14、20毫米。汉字的高度不应小于3.5毫米。如字体的高度大于20毫米，则字体的高度应按的比率递增。字体的宽度一般为h/。汉字规定用长仿宋字书写。1.1.4图线（GB/T17450—1998）为了使图样统一、清晰、便于阅读，绘制图样时，应遵循国家标准GB/T17450—1998《技术制图图线》的规定。该规定包括基本线型、图线的构成和尺寸。基本线型适用于各种技术图样，机械制图的图线型式及应用，如表1-5所示。图线的宽度分粗、细两种，粗线的宽度为b。根据图形的大小和复杂程度，并考虑图样的复制条件，b在0.5～2毫米范围内选用，细线的宽度约为b/3。图线b的推荐系列为：第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页0.18、0.25、0.35、0.7、1、1.4、2毫米。为...
