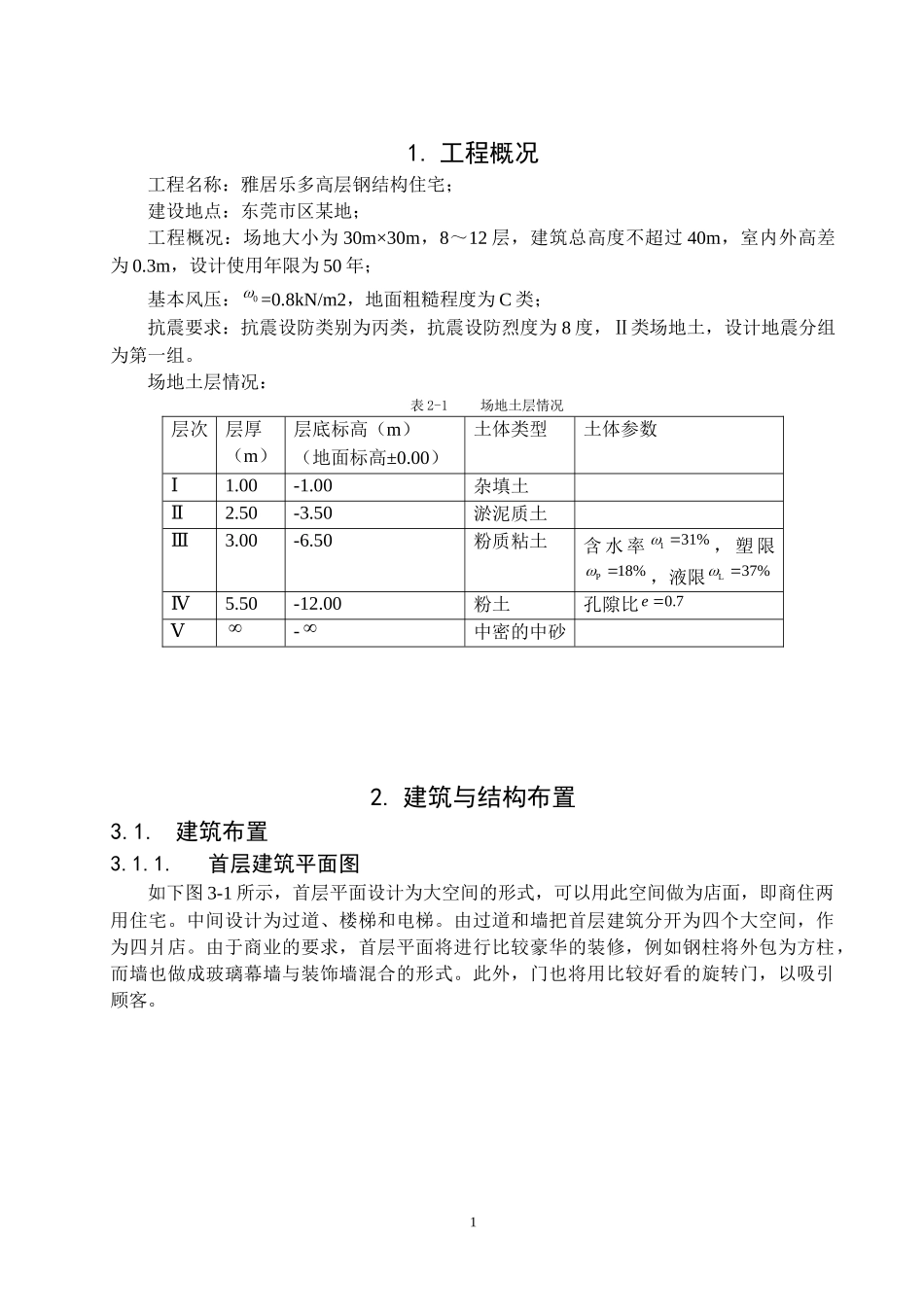

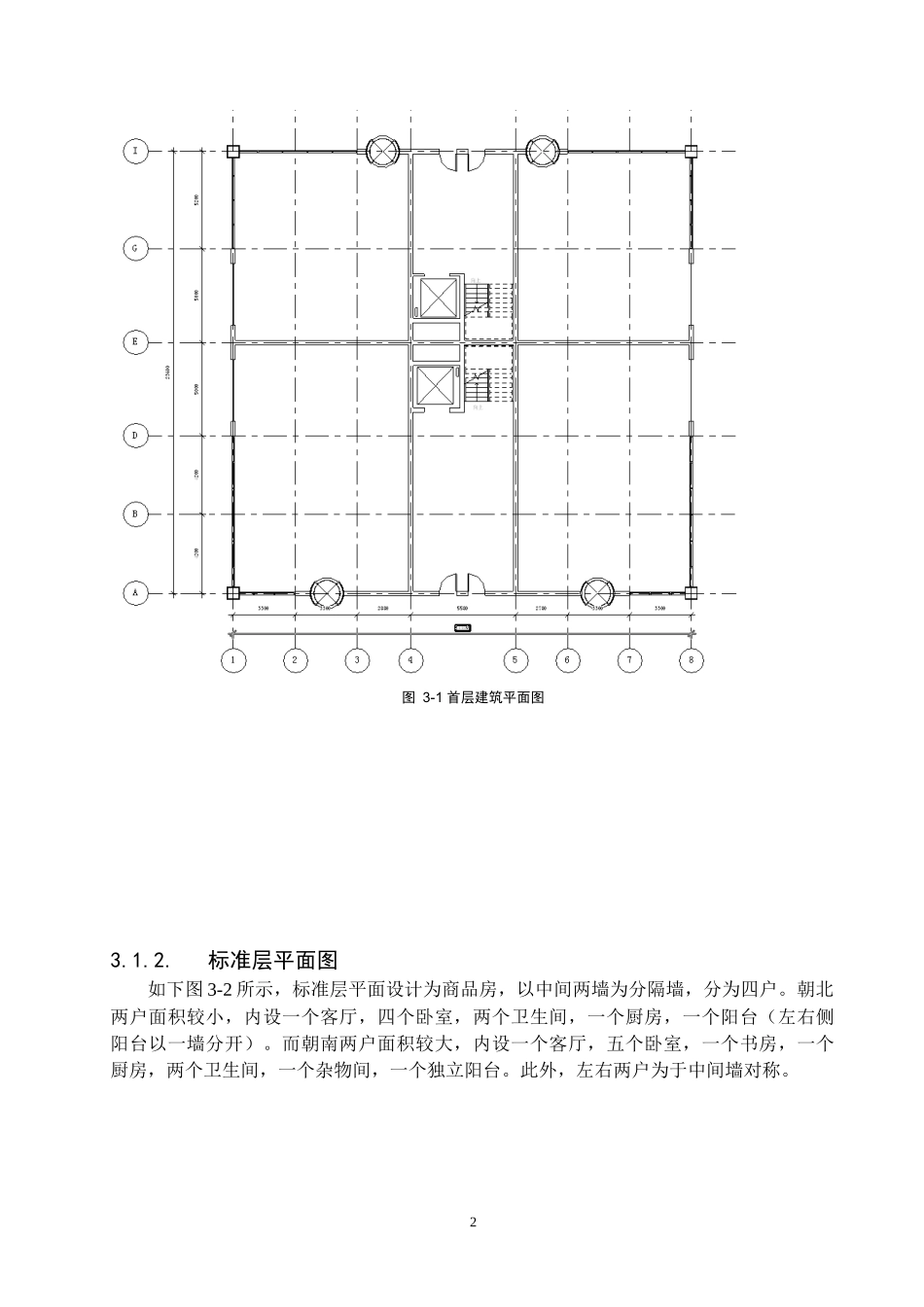

雅居乐多高层钢结构住宅方案设计I1.工程概况工程名称：雅居乐多高层钢结构住宅；建设地点：东莞市区某地；工程概况：场地大小为30m×30m，8～12层，建筑总高度不超过40m，室内外高差为0.3m，设计使用年限为50年；基本风压：=0.8kN/m2，地面粗糙程度为C类；抗震要求：抗震设防类别为丙类，抗震设防烈度为8度，Ⅱ类场地土，设计地震分组为第一组。场地土层情况：表2-1场地土层情况层次层厚（m）层底标高（m）（地面标高±0.00）土体类型土体参数Ⅰ1.00-1.00杂填土Ⅱ2.50-3.50淤泥质土Ⅲ3.00-6.50粉质粘土含水率，塑限，液限Ⅳ5.50-12.00粉土孔隙比Ⅴ-中密的中砂2.建筑与结构布置3.1.建筑布置3.1.1.首层建筑平面图如下图3-1所示，首层平面设计为大空间的形式，可以用此空间做为店面，即商住两用住宅。中间设计为过道、楼梯和电梯。由过道和墙把首层建筑分开为四个大空间，作为四爿店。由于商业的要求，首层平面将进行比较豪华的装修，例如钢柱将外包为方柱，而墙也做成玻璃幕墙与装饰墙混合的形式。此外，门也将用比较好看的旋转门，以吸引顾客。0131%P18%L37%0.7e1图3-1首层建筑平面图3.1.2.标准层平面图如下图3-2所示，标准层平面设计为商品房，以中间两墙为分隔墙，分为四户。朝北两户面积较小，内设一个客厅，四个卧室，两个卫生间，一个厨房，一个阳台（左右侧阳台以一墙分开）。而朝南两户面积较大，内设一个客厅，五个卧室，一个书房，一个厨房，两个卫生间，一个杂物间，一个独立阳台。此外，左右两户为于中间墙对称。2图3-2标准层平面图计算书配套CAD图纸在爱建筑网下载全套毕业设计尽在爱建筑网3.1.3.顶层平面图如下图3-2所示，顶层设计为空旷的天台，外围有1.2m的女儿墙，屋檐外挑500mm。3图3-3顶层平面图3.1.4.剖面图4图3-4剖面图15图3-4剖面图263.1.5.立面图图3-5南立面图73.2.结构布置如下图3-4所示，结构布置为纯框架结构，主梁与柱刚接，由于建筑设计中布置了许多轻质ALC隔板，为满足结构需要，布置连续次梁。由于结构比较规则，且受力也比较对称，次梁与主梁连接采用刚接方式。图3-4标准层结构布置图图3-5顶层结构布置图83.初步设计4.1.建筑做法屋面做法：压型钢板混凝土组合楼板，20mm石灰砂浆抹底，20mm水泥砂浆找平，100～140厚（2%找坡）膨胀珍珠岩保温层，八层作法防水层（三毡四油上铺小石子）。墙身做法：外墙采用150mm厚ALC板，分户墙等要加支撑的墙选用混凝土空心小砌块，内隔墙采用100mm厚ALC板，计算自重楼盖做法：楼盖采用压型钢板混凝土组合楼板，压型钢板上的混凝土选取100mm。门窗做法：门为木门，自重0.2kN/m2，窗为钢窗玻璃窗，自重0.4kN/m2。4.2.屋盖做法压型钢板采用国产压型钢板YX70-200-600。下面查《建筑结构荷载规范》（GB50009_2001）进行荷载计算。由于屋面为上人的屋面，取标准值为。恒荷载标准值20厚水泥混凝土找平100～140厚（2%找坡）膨胀珍珠岩八层作法防水层100mm厚钢筋混凝土楼板20mm厚石灰砂浆抹底压型钢板自重-------------------------------------------------------------------------------------------------------小计荷载设计值4.3.楼盖做法根据《建筑结构荷载规范》（GB50009-2001），民用建筑楼面均布活荷载标准值亦取。恒荷载标准值水磨石面层20厚水泥混凝土找平100mm厚钢筋混凝土楼板20mm厚石灰砂浆抹底压型钢板自重-------------------------------------------------------------------------------------------------3/5.6mkN2/0.2mkN2/46.02302.0mkN2/084.072)16.008.0(mkN2/4.0mkN2/5.2251.0mkN2/34.01702.0mkN2/136.0mkN2/92.3mkN2/5.78.270.40.24.192.32.1mkNqg2/0.2mkN2/65.0mkN2/46.02302.0mkN2/5.2251.0mkN2/34.01702.0mkN2/136.0mkN9小计确定荷载设计值时考虑两种情况：活荷载效应控制和恒荷载效应控制，取大者。故，在此取。4.4.材料验算查压型钢板规格表，压型钢板强度，面积，压型钢板自重，，，混凝土选用C20，面层自重为，重心距底板高度为。平均板厚度为：计算简图：由于施工阶段板块还未拼接完成，故分为一块一块，可视其为结...
