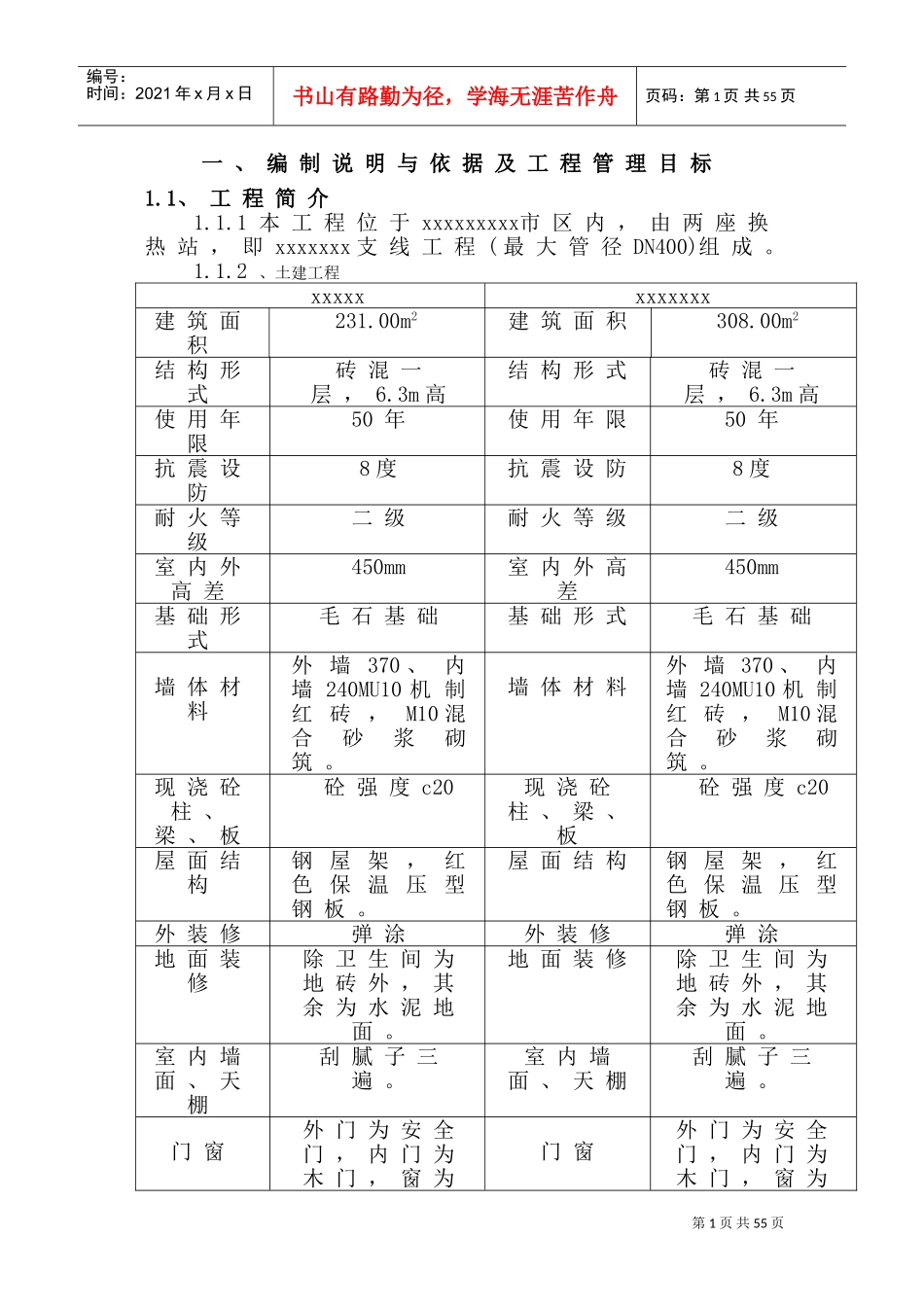

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页一、编制说明与依据及工程管理目标1.1、工程简介1.1.1本工程位于xxxxxxxxx市区内，由两座换热站，即xxxxxxx支线工程(最大管径DN400)组成。1.1.2、土建工程xxxxxxxxxxxx建筑面积231.00m2建筑面积308.00m2结构形式砖混一层，6.3m高结构形式砖混一层，6.3m高使用年限50年使用年限50年抗震设防8度抗震设防8度耐火等级二级耐火等级二级室内外高差450mm室内外高差450mm基础形式毛石基础基础形式毛石基础墙体材料外墙370、内墙240MU10机制红砖，M10混合砂浆砌筑。墙体材料外墙370、内墙240MU10机制红砖，M10混合砂浆砌筑。现浇砼柱、梁、板砼强度c20现浇砼柱、梁、板砼强度c20屋面结构钢屋架，红色保温压型钢板。屋面结构钢屋架，红色保温压型钢板。外装修弹涂外装修弹涂地面装修除卫生间为地砖外，其余为水泥地面。地面装修除卫生间为地砖外，其余为水泥地面。室内墙面、天棚刮腻子三遍。室内墙面、天棚刮腻子三遍。门窗外门为安全门，内门为木门，窗为门窗外门为安全门，内门为木门，窗为第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页单框双玻塑钢平开窗单框双玻塑钢平开窗1.1.3、水电及支线工程1.1.3.1滨海左右站：成套配电柜3台；配电箱1台；各种型号电缆140米；PLC柜1台及配套自控仪表；低区换热器机组2台；钢制水箱1台；室内热动管道171米；室外直埋预制聚氨脂保温管1056米；以及采暖给排水系统等。1.3.2呼铁佳园站：成套配电柜3台；配电箱1台；各种型号电缆154米；PLC柜1台及配套自控仪表；低区换热器机组1台；高区换热机组1台；钢制水箱1台；室内热动管道196米；室外直埋预制聚氨脂保温管1270米等。1.2、编制依据1.2.1呼呼和浩特市2010年热力站及支线工程（二标段）招标文件1.2.2国家和行政主管部门颁布的有关规定《建筑安装工程质量检验评定统一标准》GB50330-2001《混凝土质量控制标准》GB50164-92《混凝土结构工程施工及验收规范》GB50204-92《砌体工程施工及验收规范》GB50203-98《建设机械使用安全技术规范》JGJ33-2001《建筑装修工程质量验收规范》GBJ50210-2001《屋面工程技术规范》GB50207-2002《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工高处作业安全技术规范》JGJ80-91《建筑地面工程施工及验收规范》GB50209-2002《屋面工程施工及验收规范》GB50201-2002第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页《城市供热管网工程施工及验收标准》CJJ28-89《城镇直埋管道工程技术规程》CJJ/81-98《电气装置安装工程接地装置施工及验收规范》GB50169-2006《电气装置安装工程施工及验收规范》GB50254-96《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-98《工业金属管道施工及验收规范》GB50235-97《电气装置安装工程电缆线路施工及验收规范》GB50168-20061.2.3国家和地方相关的施工规范、规程1.2.4建筑施工图纸1.2.5本公司质量管理体系文件及相关支持性文件及本企业能力。1.3、工程项目管理目标1.3.1质量目标执行国家、行业、地方现行的法律、法规、规范、标准。按本公司的质量管理体系进行管理，符合国家验收标准，工程一次验收合格率100%，质量保证资料齐全完整，工程质量符合国家验收标准。1.3.2安全目标杜绝重大伤亡事故，轻伤频率低于5‰。1.3.3进度目标科学合理地组织施工，确保61天内按期完成全部工序（2010.8.1-2010.9.30）1.3.4文明施工目标按照文明施工达标的有关要求切实做好施工现场文明施工管理工作，做到安全文明施工工地。1.2.5成本控制目标编制详细的施工预算，编制材料使用计第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页划，实行限额领料，严把材料使用关，降低施工成本，狠抓节约，减少材料浪费，成本降低率为预算成本的5%。二、主要施工方案及技术要求2.1施工测量2.1.1测量工作、程序施工时，以单位工程的坐标为准，在坐标的6米外作控制桩，并作控制网络图。2.1.2项目部...
