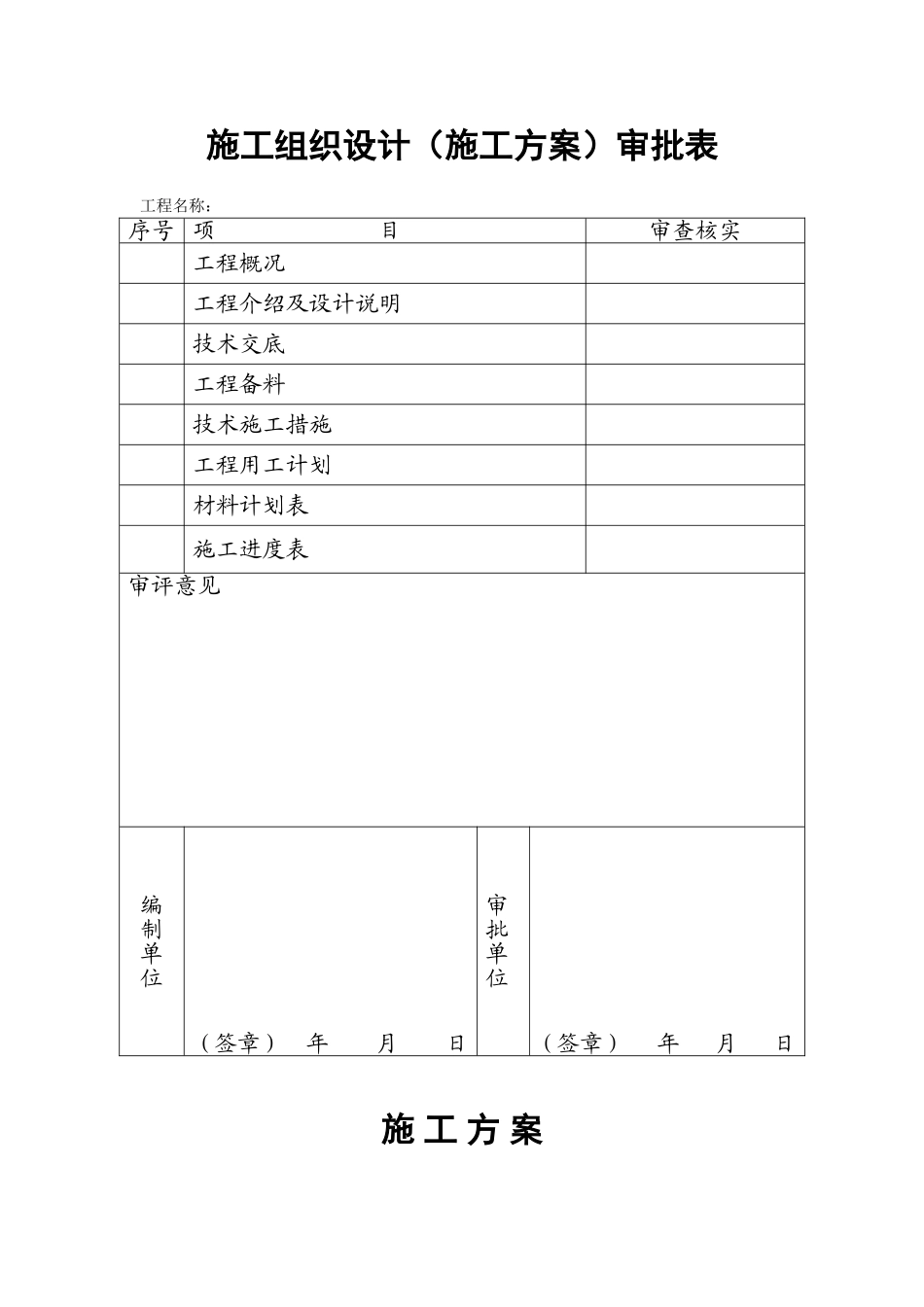

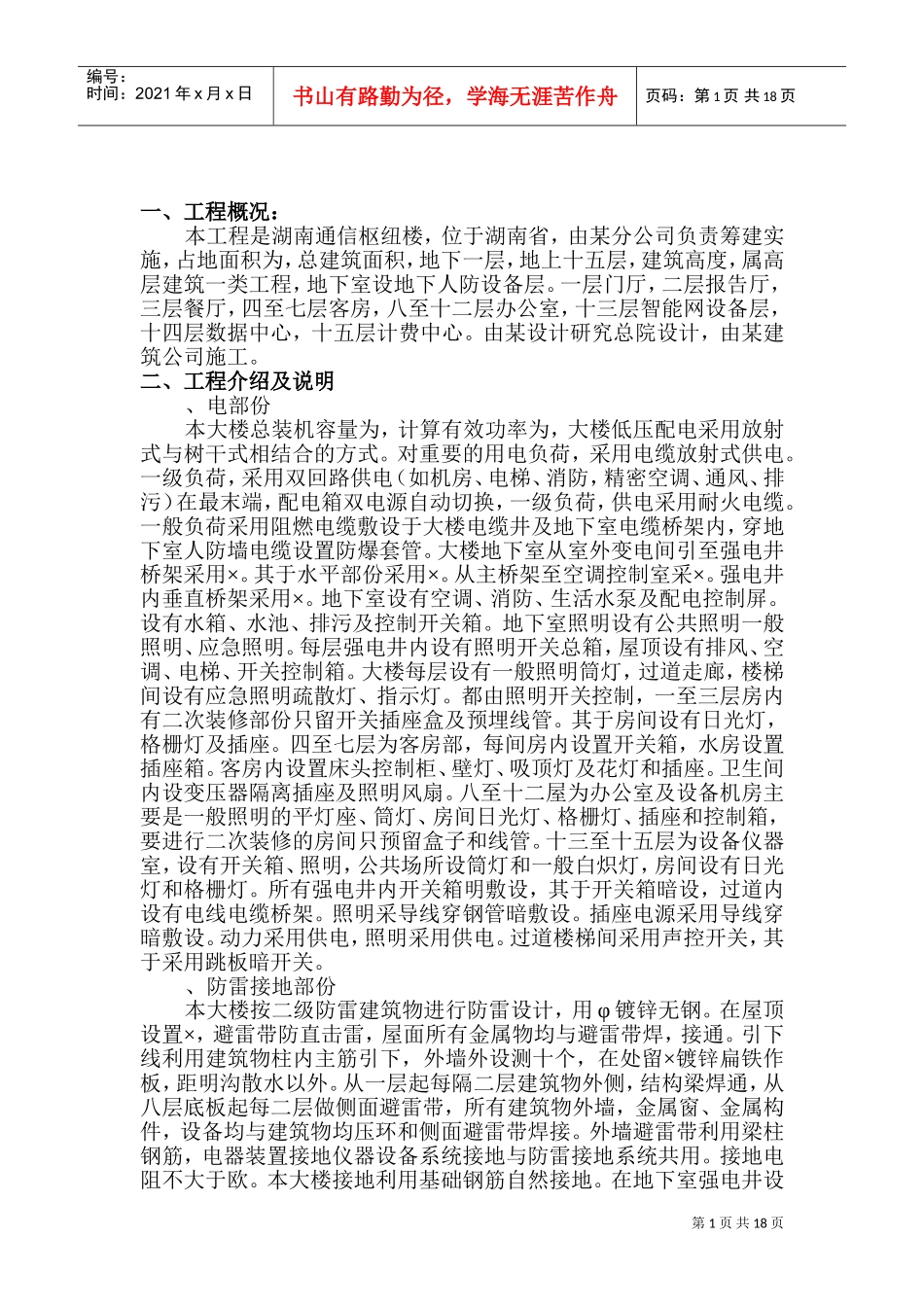

施工组织设计(施工方案)审批表工程名称:序号项目审查核实工程概况工程介绍及设计说明技术交底工程备料技术施工措施工程用工计划材料计划表施工进度表审评意见编制单位(签章)年月日审批单位(签章)年月日施工方案第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页一、工程概况:本工程是湖南通信枢纽楼,位于湖南省,由某分公司负责筹建实施,占地面积为,总建筑面积,地下一层,地上十五层,建筑高度,属高层建筑一类工程,地下室设地下人防设备层。一层门厅,二层报告厅,三层餐厅,四至七层客房,八至十二层办公室,十三层智能网设备层,十四层数据中心,十五层计费中心。由某设计研究总院设计,由某建筑公司施工。二、工程介绍及说明、电部份本大楼总装机容量为,计算有效功率为,大楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷,采用电缆放射式供电。一级负荷,采用双回路供电(如机房、电梯、消防,精密空调、通风、排污)在最末端,配电箱双电源自动切换,一级负荷,供电采用耐火电缆。一般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内,穿地下室人防墙电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用×。其于水平部份采用×。从主桥架至空调控制室采×。强电井内垂直桥架采用×。地下室设有空调、消防、生活水泵及配电控制屏。设有水箱、水池、排污及控制开关箱。地下室照明设有公共照明一般照明、应急照明。每层强电井内设有照明开关总箱,屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有一般照明筒灯,过道走廊,楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制,一至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯,格栅灯及插座。四至七层为客房部,每间房内设置开关箱,水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱,要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪器室,设有开关箱、照明,公共场所设筒灯和一般白炽灯,房间设有日光灯和格栅灯。所有强电井内开关箱明敷设,其于开关箱暗设,过道内设有电线电缆桥架。照明采导线穿钢管暗敷设。插座电源采用导线穿暗敷设。动力采用供电,照明采用供电。过道楼梯间采用声控开关,其于采用跳板暗开关。、防雷接地部份本大楼按二级防雷建筑物进行防雷设计,用φ镀锌无钢。在屋顶设置×,避雷带防直击雷,屋面所有金属物均与避雷带焊,接通。引下线利用建筑物柱内主筋引下,外墙外设测十个,在处留×镀锌扁铁作板,距明沟散水以外。从一层起每隔二层建筑物外侧,结构梁焊通,从八层底板起每二层做侧面避雷带,所有建筑物外墙,金属窗、金属构件,设备均与建筑物均压环和侧面避雷带焊接。外墙避雷带利用梁柱钢筋,电器装置接地仪器设备系统接地与防雷接地系统共用。接地电阻不大于欧。本大楼接地利用基础钢筋自然接地。在地下室强电井设第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页置等电位连接板()。强弱电井各设一根×铜排作等电位,联结干线与大楼等电位连接板()连接。地下室配电屏接地与接地网连接。、给水热水卫生工程部份①给水:由市政自来水主管引入,装水表及阀门各一个,在建筑物外圈安镀锌管,环管与消防共用,地下室设有消防水池和生活水池屋面设置水箱,一至三层用市政自来水,四层以上由屋顶水箱供水。水泵房设屋面水箱由地下室生活泵供水。大楼主要用水是厕所、面盆、洗手池、厨房、水房、拖把池用水。每根主管开梯设置阀门一个。给水管道采用热熔接明设,所有穿外墙壁及水池安放柔性套管。室内过墙和穿楼板安放防水套管。主水立管每设一个伸缩带,预留住宅区生活用水管道。②热水:地下室设置热水机组二台,四台热水泵,屋面设不锈钢波纹水箱,与热水机组循环供给,水温°。管道采用热水热溶接明设。一至三层主热水管上设置减压阀一个。每主管设管伸缩节。热水主要供面...
