焦化工程熄焦塔施工方案介绍VIP专享VIP免费

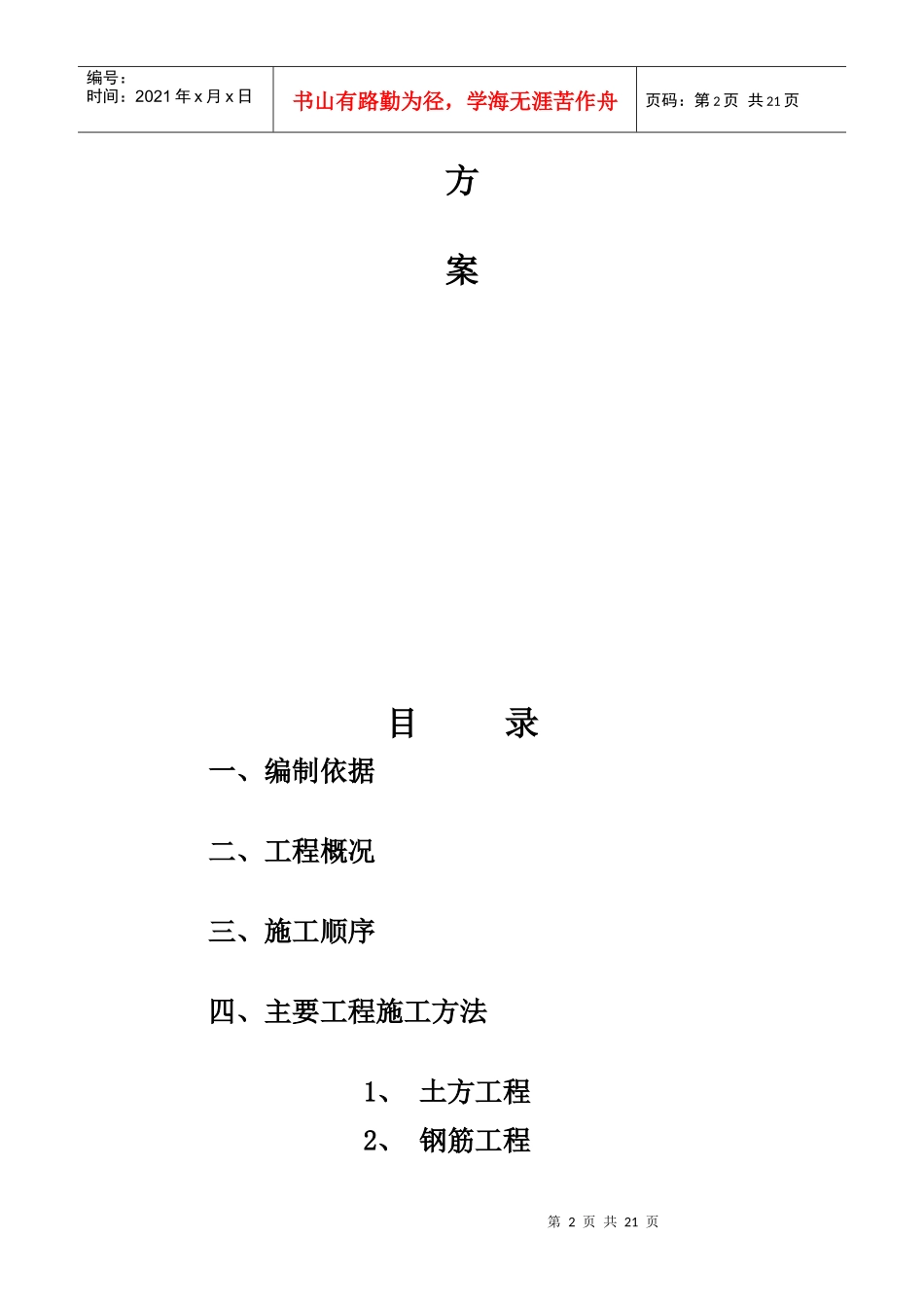

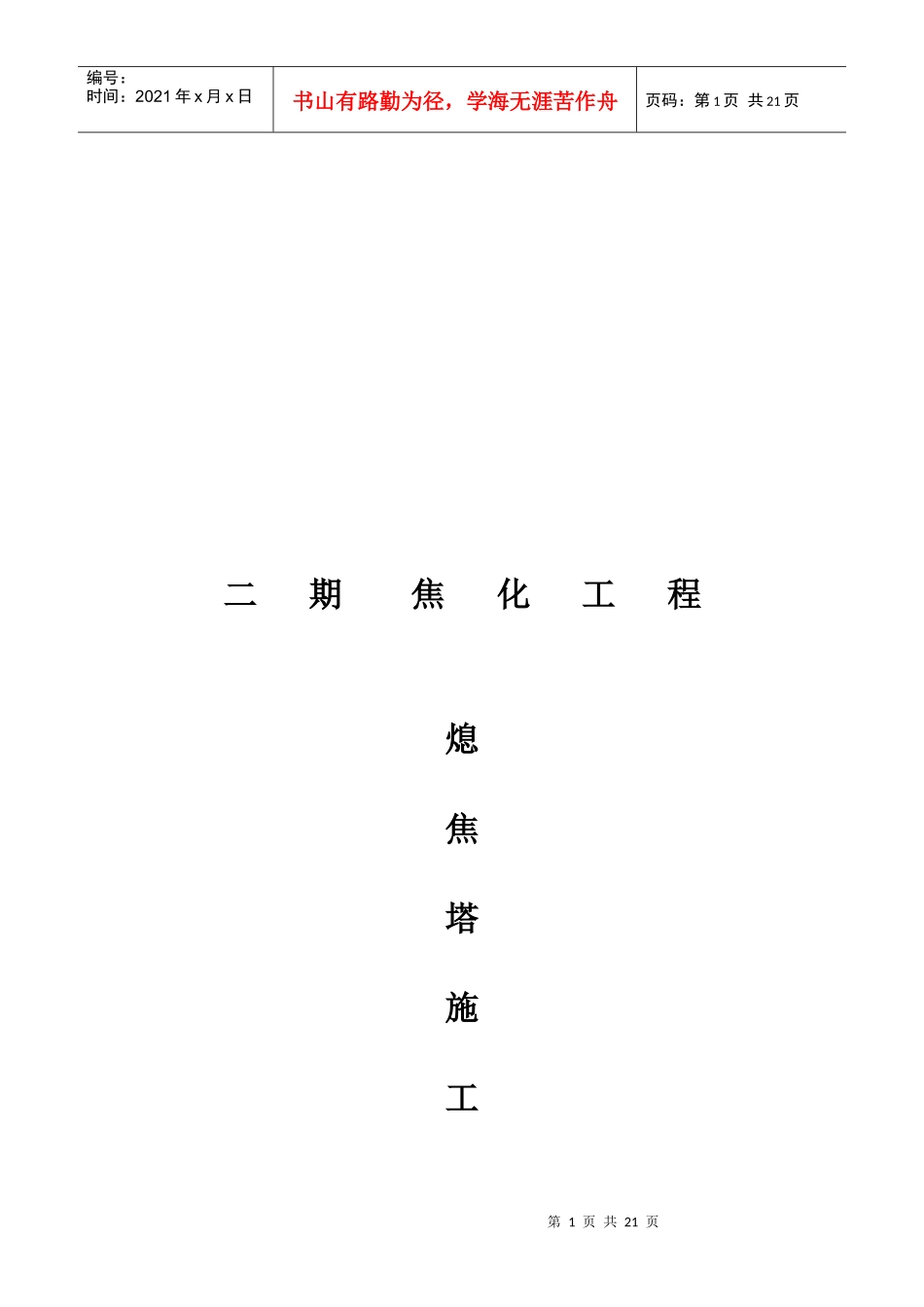

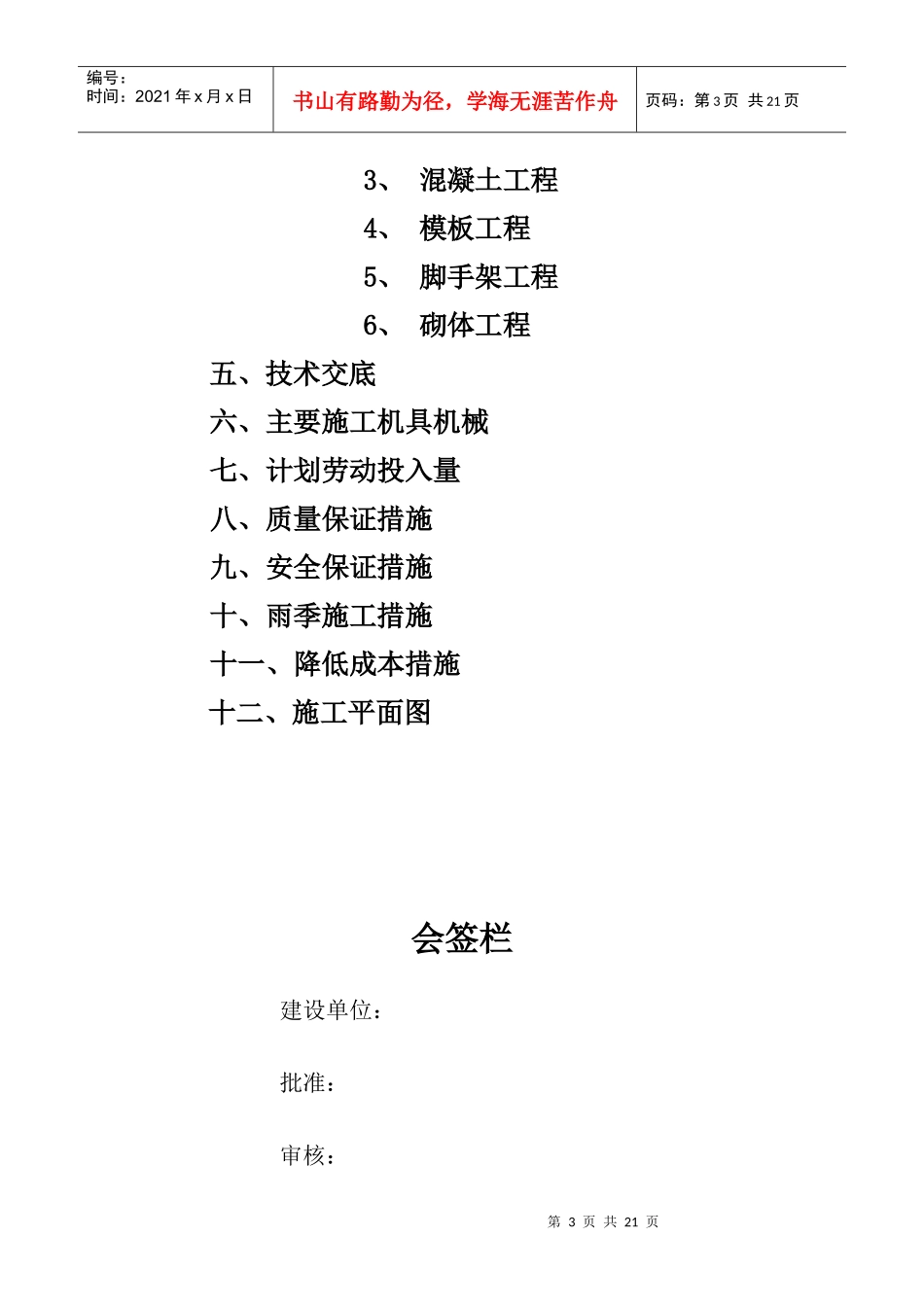

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页二期焦化工程熄焦塔施工第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页方案目录一、编制依据二、工程概况三、施工顺序四、主要工程施工方法1、土方工程2、钢筋工程第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页3、混凝土工程4、模板工程5、脚手架工程6、砌体工程五、技术交底六、主要施工机具机械七、计划劳动投入量八、质量保证措施九、安全保证措施十、雨季施工措施十一、降低成本措施十二、施工平面图会签栏建设单位：批准：审核：第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页日期：编制单位：批准：审核：编制：日期：熄焦塔施工方案一、编制说明1、本施工方案是依据设计院熄焦塔土建施工图0305-939、国家现行施工及验收规范、设计规范、《建筑安装工程质量检验评定标准》和我单位的施工装备、技术素质而编制的。2、参加本工程施工的全体职工，要严格按照图纸要求、国家现行规范、设计变更通知单、技术问题解答记录、施工技术操作规程、第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页安全规程、设计院院标等有关技术文件及验评标准进行施工，工程质量按《建筑安装工程质量检验评定标准》的优良标准要求。3、本工程未考虑冬期施工。4、本施工组织设计有不妥之处，敬请甲乙双方有关人员予以修改，使其逐步完美并达到指导施工，确保工期之目的。二、工程概况1.熄焦塔土0.000相当于绝对标高540.48，基础埋深-3.16米，地基为灰土桩，熄焦塔顶标高35.59米。2、熄焦塔通过熄焦车轨道与焦炉本体连接，并通过地沟与沉淀池连接。2.本工程全部为现浇钢筋砼结构，基础埋深-3.16m，外设有钢爬梯及钢平台，埋件较多。主体四周均为钢筋砼框架剪力墙，A---B列、B---A列设有拦焦车进口，AB列轴线距离6米，1---4轴分别为轴距6米、6.7米、6米，A列剪力墙在+19.59米—23.19米为斜板，并向A列倾斜3米，剪力墙厚度除斜板为150毫米外，其余均为200毫米，砼为C25。土0.000以下基础及基础梁外表面满涂冷底子油两遍，沥青胶泥两遍，垫层C10砼顶面涂热沥青。3.施工用水、电、道路由甲方负责完成，施工准备基本就绪，施工机械均能满足施工要求。三、施工顺序本工程施工顺序应遵守先地下、后地上；先土建、后安装；先主第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页体、后外围；先结构，后装修的原则。定位放线↓土方开挖↓↓基础钢筋制作基础垫层↓↓↓刷热沥青↓↓↓基础模板钢筋砼基础梁钢筋↓基础梁模板钢筋砼↓拆模回填图↓底板垫层↓底板、梁、墙板钢筋模板、砼↓拆模↓第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页剪力墙本体倒板、内衬板↓钢结构制作梁的安装↓↓↓钢梯安装↓收尾工作四、主要工程施工方法1、土方工程（1）、本工程采用一台反铲挖土机以及两台翻斗自卸车进行土方开挖施工，挖土深度按设计标高及地基处理方案确定，放坡系数1：0.5。现场因为没有堆土场地，所有土方均由自卸汽车运至甲方指定土场（200米）。（2）、填方：土方由甲方指定土场回运（运距1000米以内），地基处理为灰土挤密桩，换填3：7灰土500毫米。土方回填前应将基坑内杂物清理干净，杂质土及淤泥质土不得用于回填土，填土应控制含水率，以手握成团，落地开花为宜。回填土应分层铺设，并用打夯机夯实，压实系数不小于0.94。（3）、3：7灰土要确保白灰和原土过筛，白灰粒径不大于5mm，并不得夹有未熟化的生石灰和含有过多的水分。土粒径不第8页共21页第7页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共21页大于15mm。灰土配合比达到3：7。灰土拌和均匀，颜色一致，拌好后应及时铺好夯实，含水率控制在15%--20%之间，用蛙式打夯机夯实，虚铺厚度200mm—250mm，压实系数不小于0.94...
