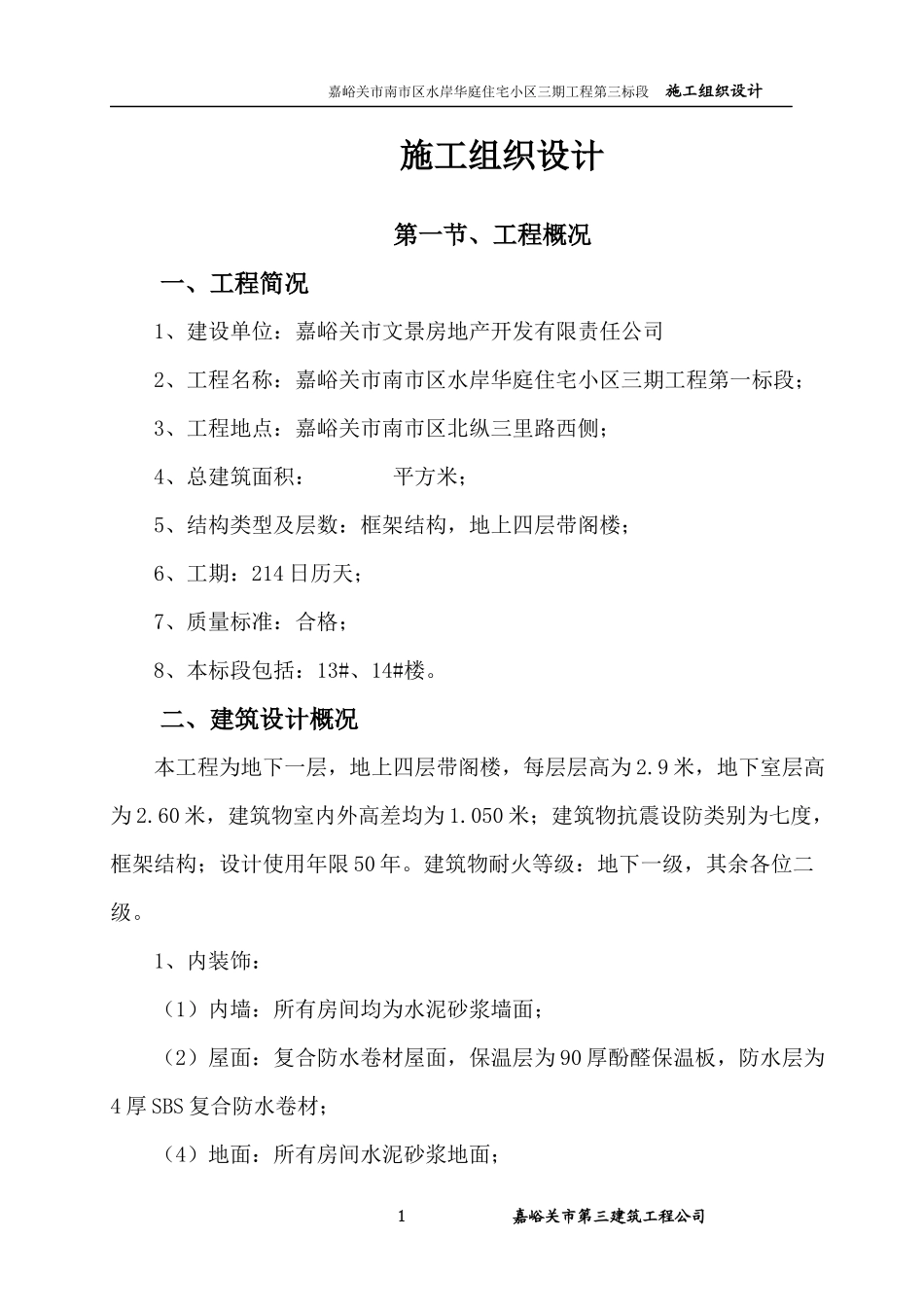

嘉峪关市南市区水岸华庭住宅小区三期工程第三标段施工组织设计施工组织设计第一节、工程概况一、工程简况1、建设单位：嘉峪关市文景房地产开发有限责任公司2、工程名称：嘉峪关市南市区水岸华庭住宅小区三期工程第一标段；3、工程地点：嘉峪关市南市区北纵三里路西侧；4、总建筑面积：平方米；5、结构类型及层数：框架结构，地上四层带阁楼；6、工期：214日历天；7、质量标准：合格；8、本标段包括：13#、14#楼。二、建筑设计概况本工程为地下一层，地上四层带阁楼，每层层高为2.9米，地下室层高为2.60米，建筑物室内外高差均为1.050米；建筑物抗震设防类别为七度，框架结构；设计使用年限50年。建筑物耐火等级：地下一级，其余各位二级。1、内装饰：（1）内墙：所有房间均为水泥砂浆墙面；（2）屋面：复合防水卷材屋面，保温层为90厚酚醛保温板，防水层为4厚SBS复合防水卷材；（4）地面：所有房间水泥砂浆地面；1嘉峪关市第三建筑工程公司嘉峪关市南市区水岸华庭住宅小区三期工程第三标段施工组织设计（5）楼面：所有房间水泥砂浆地面。2、外装饰：外墙全部为抹水泥砂浆压光刷外墙乳胶漆，保温层为30mm厚保温砂浆。3、门窗：（1）本工程单元门为保温防、盗子母门；（2）本工程窗采用50系列中空平开窗。三、结构设计概况1、基础采用柱下独立基础，基础以卵石层作为持力层。基础开挖至设计深度经验槽合格后应立即封底。若与异常情况，应及时通知地质及设计单位进行处理。本基础砼等级均为C30，地下梁C30抗渗等级S6；2、墙体：±0.00以下外墙采用MU10机制红砖，M10水泥砂浆，内墙采用200厚加气混凝土砌块，M10水泥砂浆砌筑；±0.00以上外墙采用300厚加气混凝土砌块，M5混合砂浆，内墙采用200厚加气混凝土砌块，120厚KP1型烧结多孔砖，M5混合砂浆砌，女儿墙M10机制红砖。3、混凝土强度等级：地下独立基础、地梁、框架柱采用C30砼，基础垫层采用C15砼。四、给排水设计概况（一）、给水部分1、生活给水：由市政管网直接供水，给水管道采用建筑给水聚丙烯（PP-R）管材。2嘉峪关市第三建筑工程公司嘉峪关市南市区水岸华庭住宅小区三期工程第三标段施工组织设计2、给水系统管道采用公称压力不低于1.0MPa等级的管材和管件，管道间均采用热熔连接。3、给水管道安装完毕后应做水压试验，给水管道的试验压力不得小于1.0MPa。（二）、排水部分1、排水系统为污废水合流系统，设伸顶通气管，通气管高差屋面800mm。本工程污水排至室外排水管网。2、排水管选用建筑用聚氯乙烯管（PVC-U），粘接。3、排水管道安装完毕后应做灌水试验。五、采暖设计概况1、本工程采用低温地板辐射集中采暖方式，热源有市政供热管网供给90/70℃低温热水，通过小区换热站降温至55/45℃热水，供户内地板辐射采暖。本工程设置一个采暖入口，引入室内，总工回干管沿地下室敷设。支管道井从水平干管向上分出每单元的供回水立管；每一住宅户的热源均来自供回水立管。计。2、地沟及室内明装管道均采用热镀锌钢管，采用螺纹连接。3、室内加热管采用优质耐热聚乙烯PE-RT管，其耐压不低于1.0Mpa，管径采用De=20*2.0，按照平行和回字形排管布置。4、供回水干管至集分水器间集分水器后明装管道采用铝合金衬PE-RT管敷设在垫层里，管道使用级别4级，管道使用年限50年，规格为：De25*2.3，工作压力0.6Mpa。六、电气设计概况3嘉峪关市第三建筑工程公司嘉峪关市南市区水岸华庭住宅小区三期工程第三标段施工组织设计1、本建筑为三类住宅建筑，所有用电均为三级负荷，建筑物总容量为196.0KW.2、本工程供电电源就近变电站引来一路380/220V电源，供给本楼照明负荷用电。配电系统采用三相五线制，配电电源进户处至各配电箱及带接地插座段均设PE线，其线径与相线线径相同。3、本系统采用TN-C-S接地系统，要求接地电阻不大于1欧姆。4、本工程综合布线系统由市政外网引入电缆，埋地-1.4米引入，引入装置设过电压保护装置。电视信号由市政外网入口接入。第二节、编制依据GB50300—2001《建设工程质量验收统一标准》GB50202—2002《建筑地基基础施工质量验收规范》GB50203—2011《砌体工程施工质量验收规范》GB50204—2002《混凝土结构工程施工质量...
