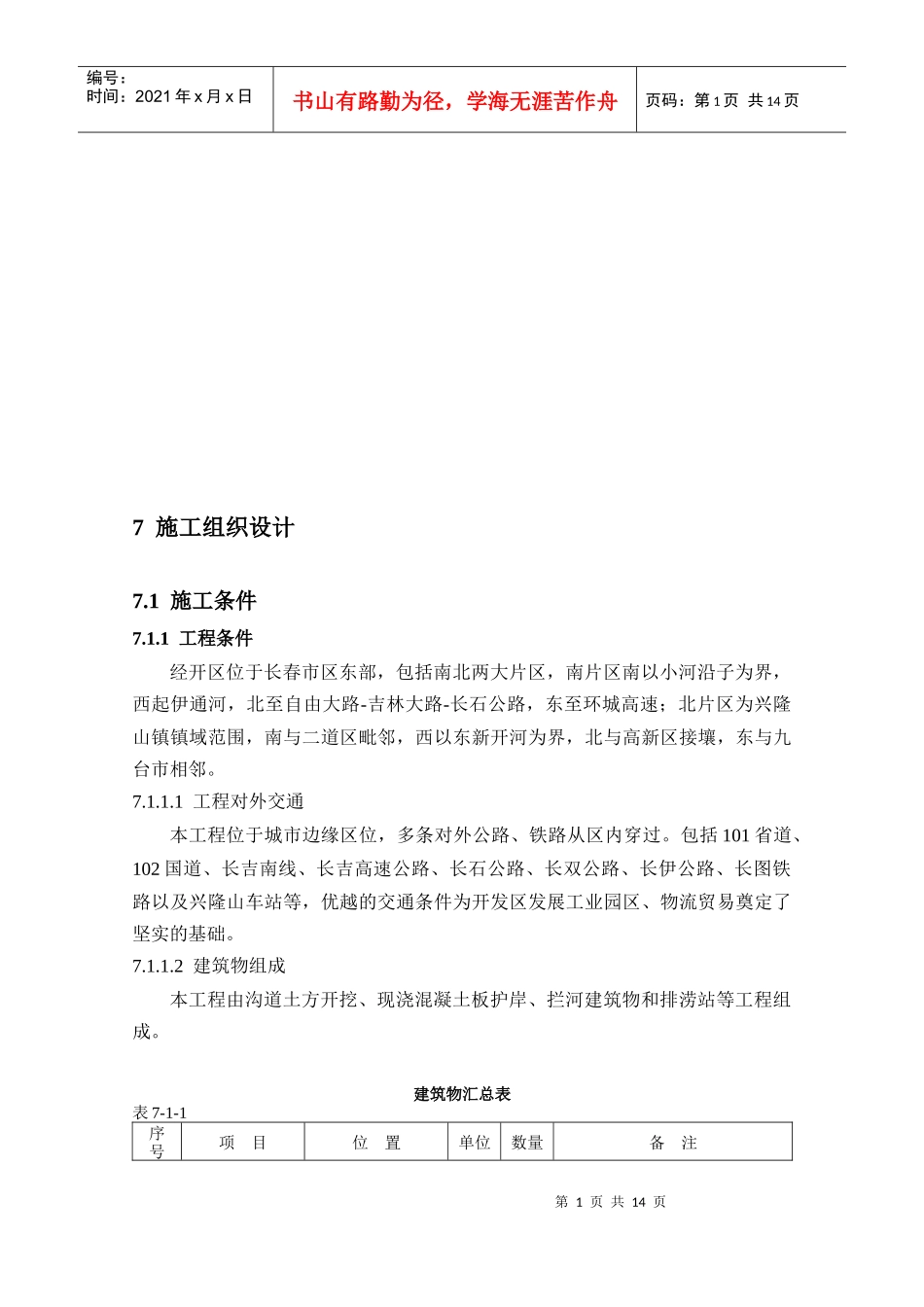

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页7施工组织设计7.1施工条件7.1.1工程条件经开区位于长春市区东部，包括南北两大片区，南片区南以小河沿子为界，西起伊通河，北至自由大路-吉林大路-长石公路，东至环城高速；北片区为兴隆山镇镇域范围，南与二道区毗邻，西以东新开河为界，北与高新区接壤，东与九台市相邻。7.1.1.1工程对外交通本工程位于城市边缘区位，多条对外公路、铁路从区内穿过。包括101省道、102国道、长吉南线、长吉高速公路、长石公路、长双公路、长伊公路、长图铁路以及兴隆山车站等，优越的交通条件为开发区发展工业园区、物流贸易奠定了坚实的基础。7.1.1.2建筑物组成本工程由沟道土方开挖、现浇混凝土板护岸、拦河建筑物和排涝站等工程组成。建筑物汇总表表7-1-1序号项目位置单位数量备注第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1河道治理金钱沟主河m2702现浇混凝土板结合三维网垫护坡2金钱沟南截沟m13153金钱沟北一截沟m6244金钱沟北二截沟m12015拦河建筑物1+330座1位于金钱沟主河上6排涝站0+000座1位于金钱沟主河上7.1.1.3建筑物材料的来源（1）细骨料建筑物施工所需砼细骨料来源于饮马河砂场，岩性为中砂，运距45km，经室内试验，其质量除个别指标如孔隙率偏高外，其他指标可满足施工要求。（2）粗骨料建筑物施工所需砼粗骨料及块石料附近无法找到，可采用九台市放牛沟团山采石场的块石破碎，作为粗骨料料源，其质量、储量均能满足设计要求，运距49km。（3）块石料块石料选取九台市放牛沟团山采石场块石，岩性为花岗岩，岩质坚硬致密，新鲜，易成块，可供护岸砌石等用，均为商品料，运距为49km，其质量满足石料质量需求。7.1.1.4水、电供应条件本工程供水系统主要是生产用水，按施工区的分布，各建筑物分别考虑供水系统，供水系统水源以打井方式抽取地下水。生活用水采取在沿岸居民生活区及企事业单位接用自来水的办法解决。工程施工生产和生活用电考虑从附近居民点接线作为施工电源，个别工程施工区考虑35kW备用柴油发电机。7.1.2自然条件7.1.2.1气象概况金钱沟位于长春市城区东北部，地处中纬度，属温带大陆性气候，四季盛行西南风，其气候特点是：春季干燥多大风，夏季炎热多雨，秋季晴朗温差大，冬季寒冷漫长。根据长春气象站历年资料统计，长春市城区多年平均年降水量595.3mm，夏第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页季受副热带低压和台风影响，气候阴湿多雨。6～9月份年平均降水量466mm，占多年平均年降水总量78%，7～8月降水集中，降水量为313.3mm，占全年降水总量53%。7、8月期间，我省处于副高的西北部，有利于西南气流输送，气旋、台风活动频繁，易造成本流域大暴雨。多年平均气温5.1℃，七月份最热，月平均气温22.9℃，极端最高气温达38℃。从11月到翌年3月，受西伯利亚冷气团控制，本区低温、干燥少雨。1月份最冷，月平均气温为-16.1℃，极端最低气温达-36.5℃，历年最大冻土深度达1.69m。春季冷暖气团交替出现，西南风加强，多年平均风速4.4m/s，最大风速达31m/s，多年平均最大风速21.05m/s，SW风向。7.1.2.2工程地形、地质条件该勘测区处于松辽凹陷的东部边缘，野外地质调查及钻探资料揭示，地貌形态单元为伊通河漫滩、阶地及波状台地组成。地形总趋势为东高西低。阶地地层由上而下为粉质壤土、淤泥质粉质壤土、含细粒土中砂、粗砂直接与全风化泥岩接触；波状台地地层由上而下为黄土状粉质壤土、粉质壤土、含细粒土中砂及全风化泥岩。7.2施工导流7.2.1导流标准本工程等别为4等，主要建筑物为4级，临时建筑物为5级，施工期洪水按5年一遇考虑，按春汛、主汛、秋汛考虑导流（截流）。工程区地震设防烈度为Ⅶ度。根据《水利水电施工组织设计规范》SL303-2004中规定，临时建筑物应为Ⅴ级，相应导流建筑物设计洪水频率P=10%～20%。施工导流标准采用P=20%。7.2.2导流方式及导流建筑物根据金钱沟道的地形、水文、地质条件及水工建筑物布置，拦河建筑物施工导流采用全段围堰导流方式...
