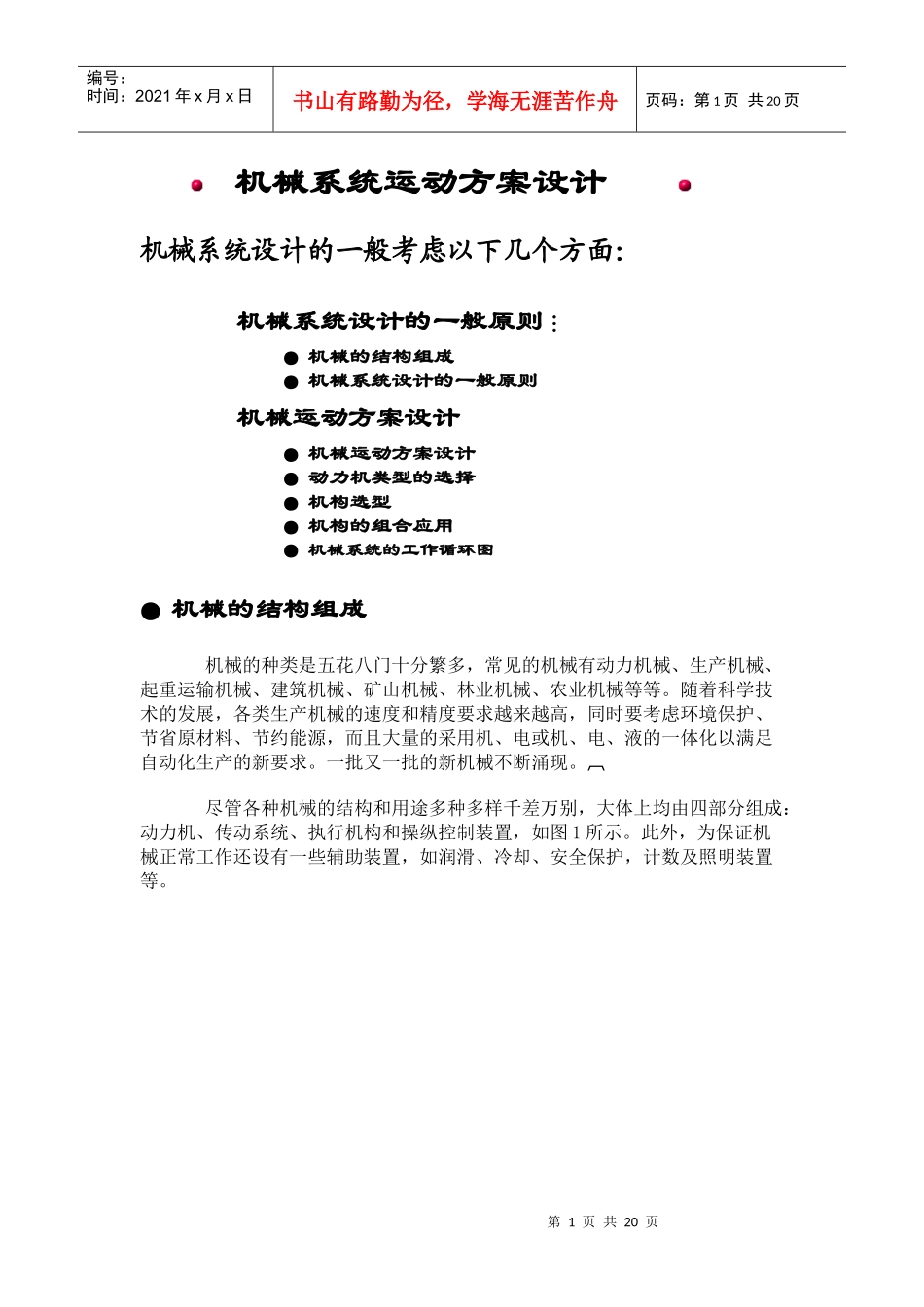

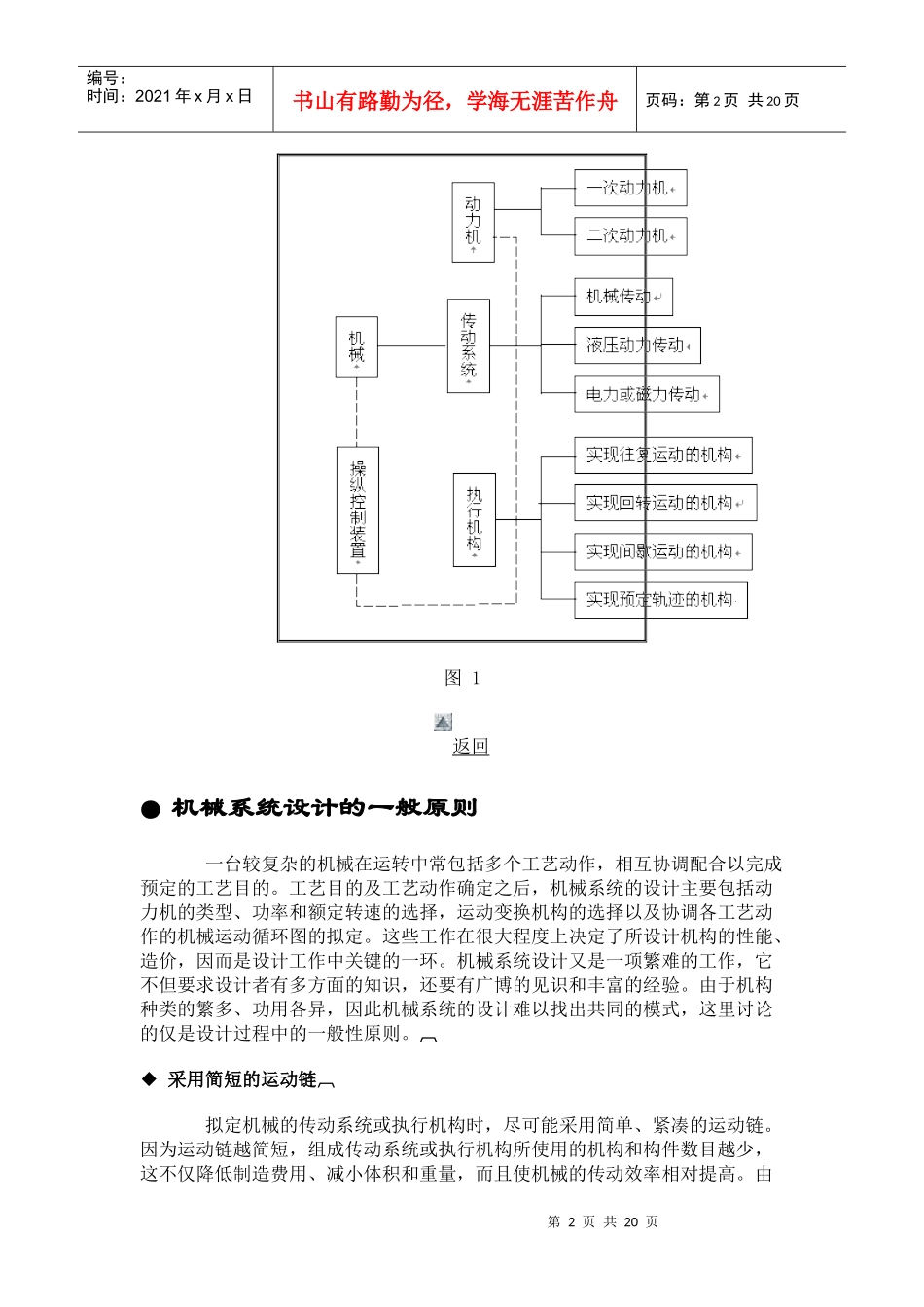

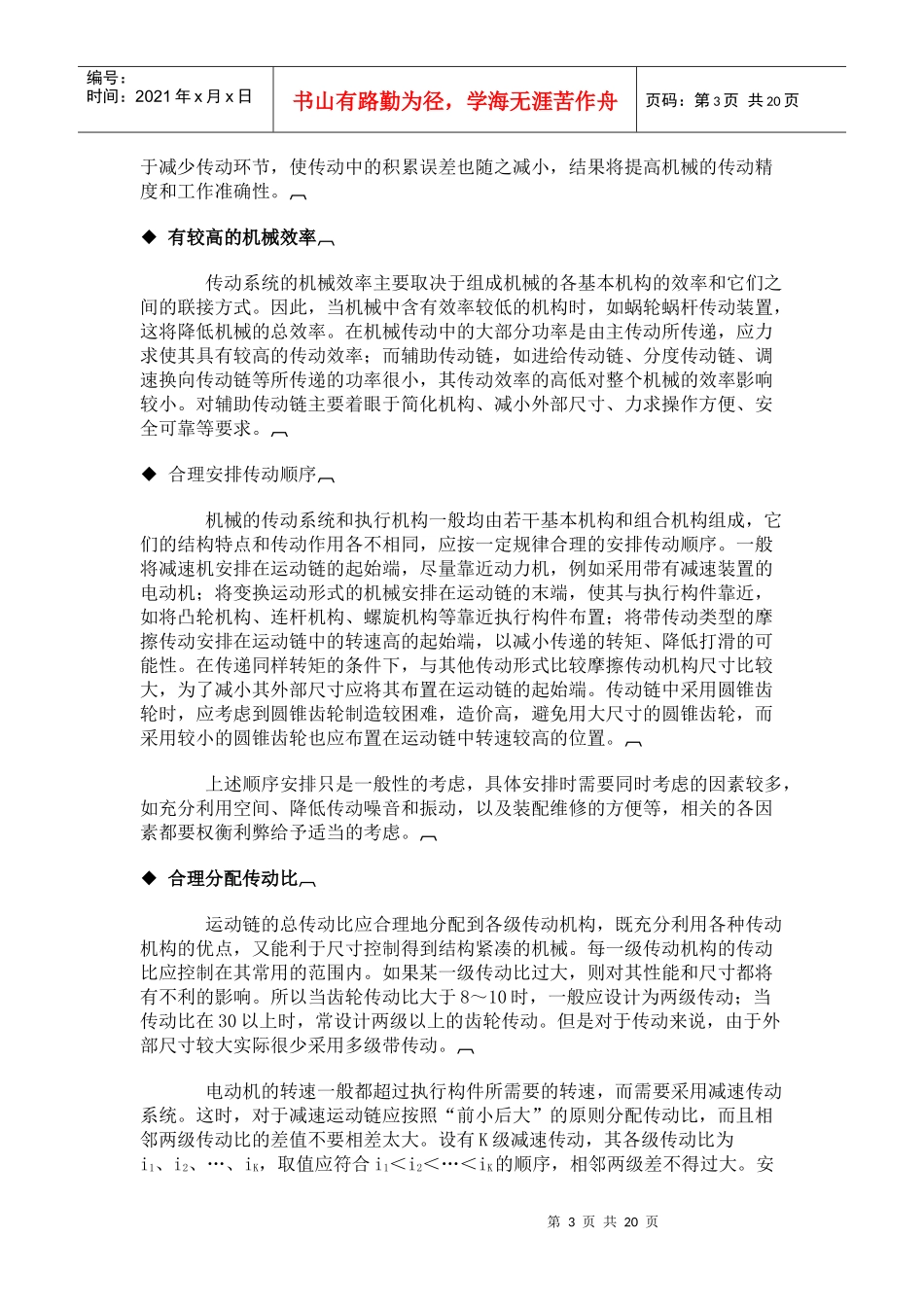

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页机械系统运动方案设计机械系统设计的一般考虑以下几个方面：机械系统设计的一般原则●机械的结构组成●机械系统设计的一般原则机械运动方案设计●机械运动方案设计●动力机类型的选择●机构选型●机构的组合应用●机械系统的工作循环图●机械的结构组成机械的种类是五花八门十分繁多，常见的机械有动力机械、生产机械、起重运输机械、建筑机械、矿山机械、林业机械、农业机械等等。随着科学技术的发展，各类生产机械的速度和精度要求越来越高，同时要考虑环境保护、节省原材料、节约能源，而且大量的采用机、电或机、电、液的一体化以满足自动化生产的新要求。一批又一批的新机械不断涌现。尽管各种机械的结构和用途多种多样千差万别，大体上均由四部分组成：动力机、传动系统、执行机构和操纵控制装置，如图1所示。此外，为保证机械正常工作还设有一些辅助装置，如润滑、冷却、安全保护，计数及照明装置等。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页图1返回●机械系统设计的一般原则一台较复杂的机械在运转中常包括多个工艺动作，相互协调配合以完成预定的工艺目的。工艺目的及工艺动作确定之后，机械系统的设计主要包括动力机的类型、功率和额定转速的选择，运动变换机构的选择以及协调各工艺动作的机械运动循环图的拟定。这些工作在很大程度上决定了所设计机构的性能、造价，因而是设计工作中关键的一环。机械系统设计又是一项繁难的工作，它不但要求设计者有多方面的知识，还要有广博的见识和丰富的经验。由于机构种类的繁多、功用各异，因此机械系统的设计难以找出共同的模式，这里讨论的仅是设计过程中的一般性原则。◆采用简短的运动链拟定机械的传动系统或执行机构时，尽可能采用简单、紧凑的运动链。因为运动链越简短，组成传动系统或执行机构所使用的机构和构件数目越少，这不仅降低制造费用、减小体积和重量，而且使机械的传动效率相对提高。由第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页于减少传动环节，使传动中的积累误差也随之减小，结果将提高机械的传动精度和工作准确性。◆有较高的机械效率传动系统的机械效率主要取决于组成机械的各基本机构的效率和它们之间的联接方式。因此，当机械中含有效率较低的机构时，如蜗轮蜗杆传动装置，这将降低机械的总效率。在机械传动中的大部分功率是由主传动所传递，应力求使其具有较高的传动效率；而辅助传动链，如进给传动链、分度传动链、调速换向传动链等所传递的功率很小，其传动效率的高低对整个机械的效率影响较小。对辅助传动链主要着眼于简化机构、减小外部尺寸、力求操作方便、安全可靠等要求。◆合理安排传动顺序机械的传动系统和执行机构一般均由若干基本机构和组合机构组成，它们的结构特点和传动作用各不相同，应按一定规律合理的安排传动顺序。一般将减速机安排在运动链的起始端，尽量靠近动力机，例如采用带有减速装置的电动机；将变换运动形式的机械安排在运动链的末端，使其与执行构件靠近，如将凸轮机构、连杆机构、螺旋机构等靠近执行构件布置；将带传动类型的摩擦传动安排在运动链中的转速高的起始端，以减小传递的转矩、降低打滑的可能性。在传递同样转矩的条件下，与其他传动形式比较摩擦传动机构尺寸比较大，为了减小其外部尺寸应将其布置在运动链的起始端。传动链中采用圆锥齿轮时，应考虑到圆锥齿轮制造较困难，造价高，避免用大尺寸的圆锥齿轮，而采用较小的圆锥齿轮也应布置在运动链中转速较高的位置。上述顺序安排只是一般性的考虑，具体安排时需要同时考虑的因素较多，如充分利用空间、降低传动噪音和振动，以及装配维修的方便等，相关的各因素都要权衡利弊给予适当的考虑。◆合理分配传动比运动链的总传动比应合理地分配到各级传动机构，既充分利用各种传动机构的优点，又能利于尺寸控制得到结构紧凑的机械。每一级传动机构的传动比应控制在其常用的范围内。如果某一级...
