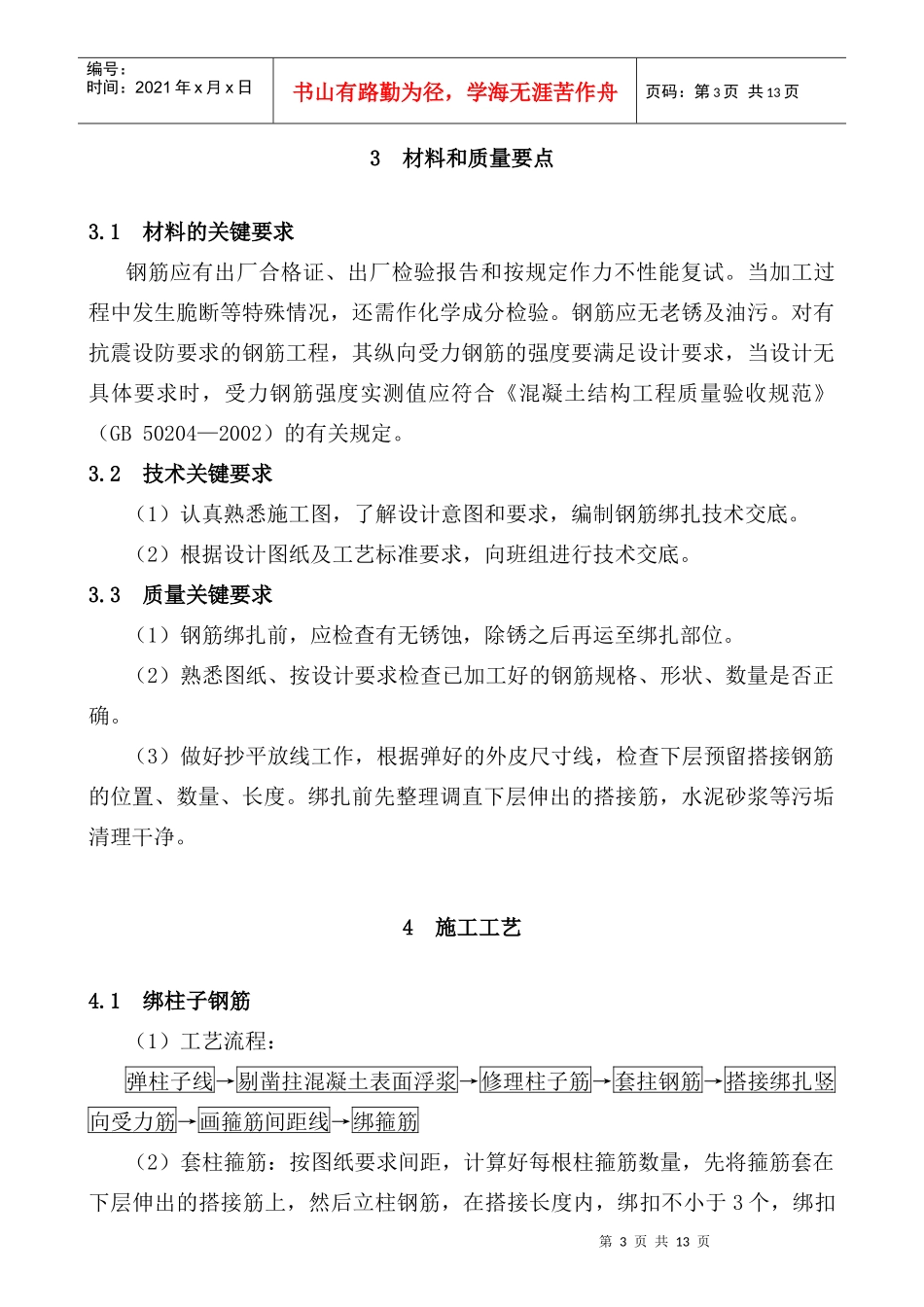

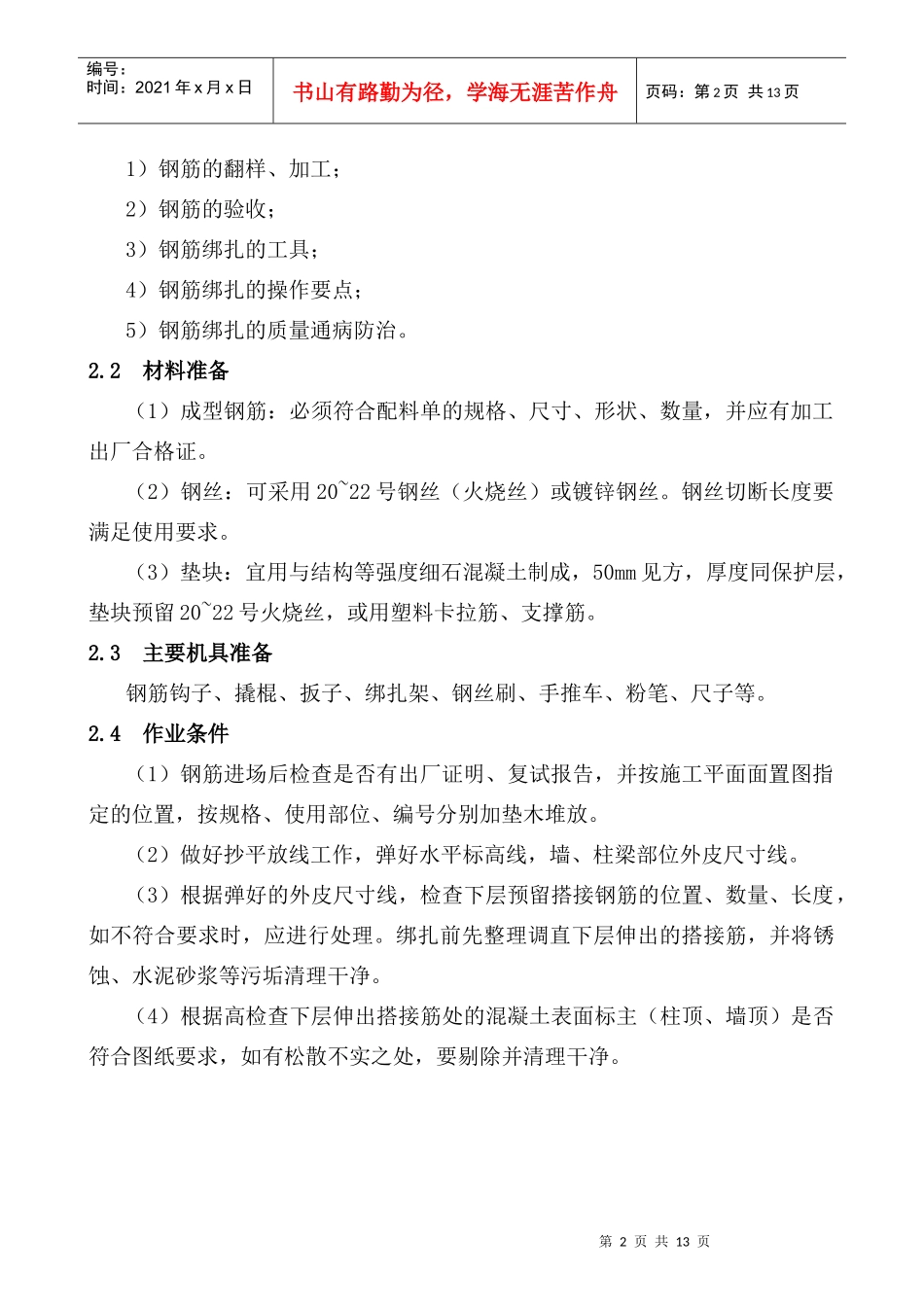

规范，工艺，流程，施工，验收现浇框架结构钢筋绑扎施工工艺标准1基本规定1.1一般规定在浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容包括：（1）纵向受力钢筋的品种、规格、数量、位置等；（2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等；（3）箍筋、横向钢筋的品种、规格、数量、间距等；（4）预埋件的规格、数量、位置等。1.2质量目标钢筋加工的形装、尺寸应符合设计要求，其偏差应符合表1.2的规定。钢筋加工允许偏差表1.2项目允许偏差（mm）受力钢筋长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52施工准备2.1技术准备（1）准备工程所需的图纸、规范、标准等技术资料，并确定其是否有效。（2）进行安全、技术交底，对钢筋绑扎安装顺予以明确规定：第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1）钢筋的翻样、加工；2）钢筋的验收；3）钢筋绑扎的工具；4）钢筋绑扎的操作要点；5）钢筋绑扎的质量通病防治。2.2材料准备（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。（2）钢丝：可采用20~22号钢丝（火烧丝）或镀锌钢丝。钢丝切断长度要满足使用要求。（3）垫块：宜用与结构等强度细石混凝土制成，50mm见方，厚度同保护层，垫块预留20~22号火烧丝，或用塑料卡拉筋、支撑筋。2.3主要机具准备钢筋钩子、撬棍、扳子、绑扎架、钢丝刷、手推车、粉笔、尺子等。2.4作业条件（1）钢筋进场后检查是否有出厂证明、复试报告，并按施工平面面置图指定的位置，按规格、使用部位、编号分别加垫木堆放。（2）做好抄平放线工作，弹好水平标高线，墙、柱梁部位外皮尺寸线。（3）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清理干净。（4）根据高检查下层伸出搭接筋处的混凝土表面标主（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3材料和质量要点3.1材料的关键要求钢筋应有出厂合格证、出厂检验报告和按规定作力不性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。对有抗震设防要求的钢筋工程，其纵向受力钢筋的强度要满足设计要求，当设计无具体要求时，受力钢筋强度实测值应符合《混凝土结构工程质量验收规范》（GB50204—2002）的有关规定。3.2技术关键要求（1）认真熟悉施工图，了解设计意图和要求，编制钢筋绑扎技术交底。（2）根据设计图纸及工艺标准要求，向班组进行技术交底。3.3质量关键要求（1）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。（2）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。（3）做好抄平放线工作，根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度。绑扎前先整理调直下层伸出的搭接筋，水泥砂浆等污垢清理干净。4施工工艺4.1绑柱子钢筋（1）工艺流程：弹柱子线→剔凿拄混凝土表面浮浆→修理柱子筋→套拄钢筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱钢筋，在搭接长度内，绑扣不小于3个，绑扣第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模扳成45°，中间钢筋的弯钩应与模板成90°角。（3）搭接绑扎竖向受力筋：柱子主筋起后，绑扎接头的搭接长度、接头面积百分率应符合设计要求。如设计无需求时应符合本标准附录11-1的规定。（4）箍筋绑扎：画箍筋间距线：在立好的柱子主筋立起后，按图纸要求用粉笔划箍筋间距线。（5）柱箍筋绑扎：1）按已划好的箍筋位置线，将已套好的箍盘往上称动，由上往下绑扎，宜采用缠扣绑扎，如图4.1-1。图4.1-1缠扣绑扎示意图1、2、3、4-绑扎顺序2）箍筋与主筋要垂直，箍筋转角处与...
