某地产石材幕墙工程VIP免费

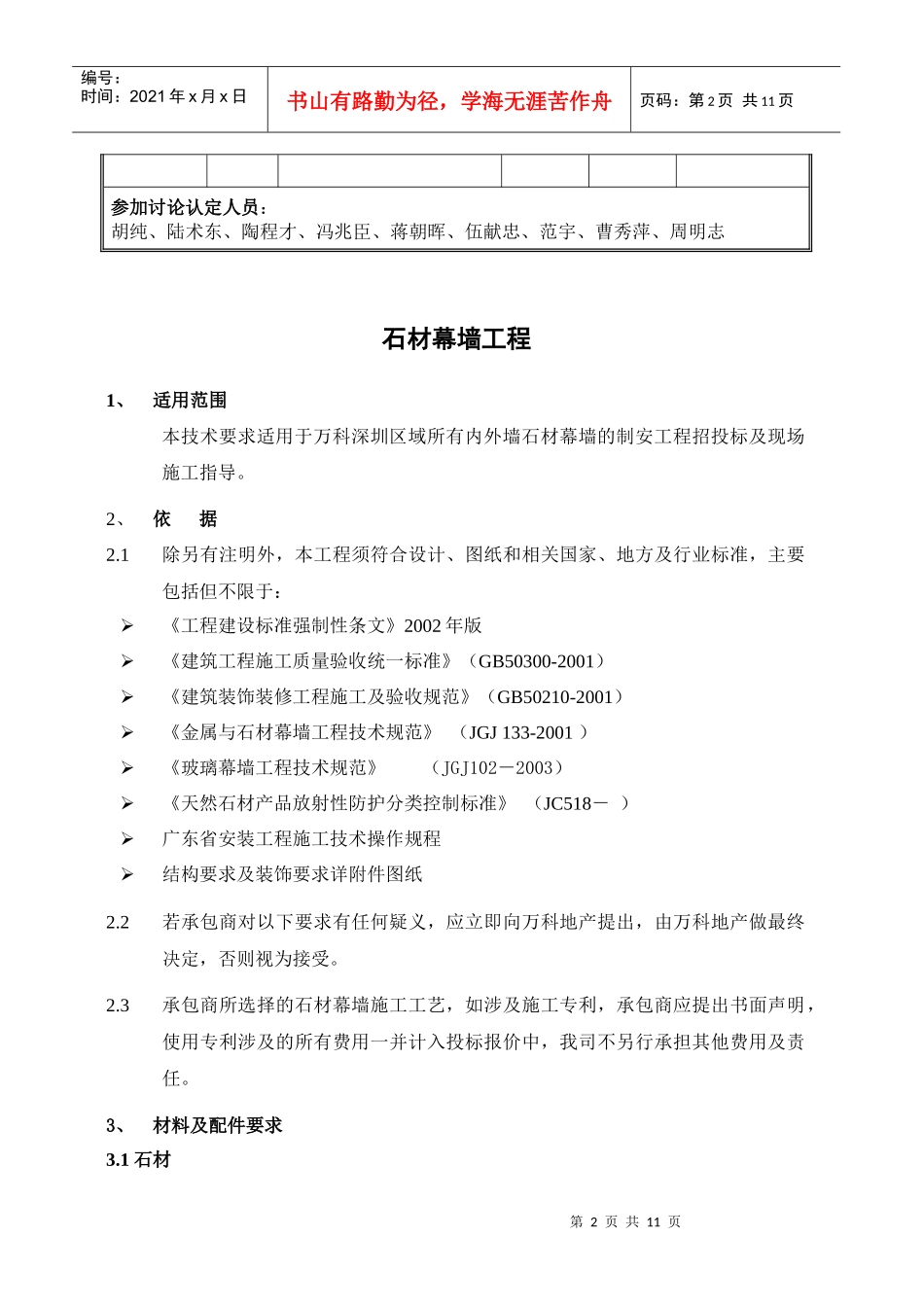

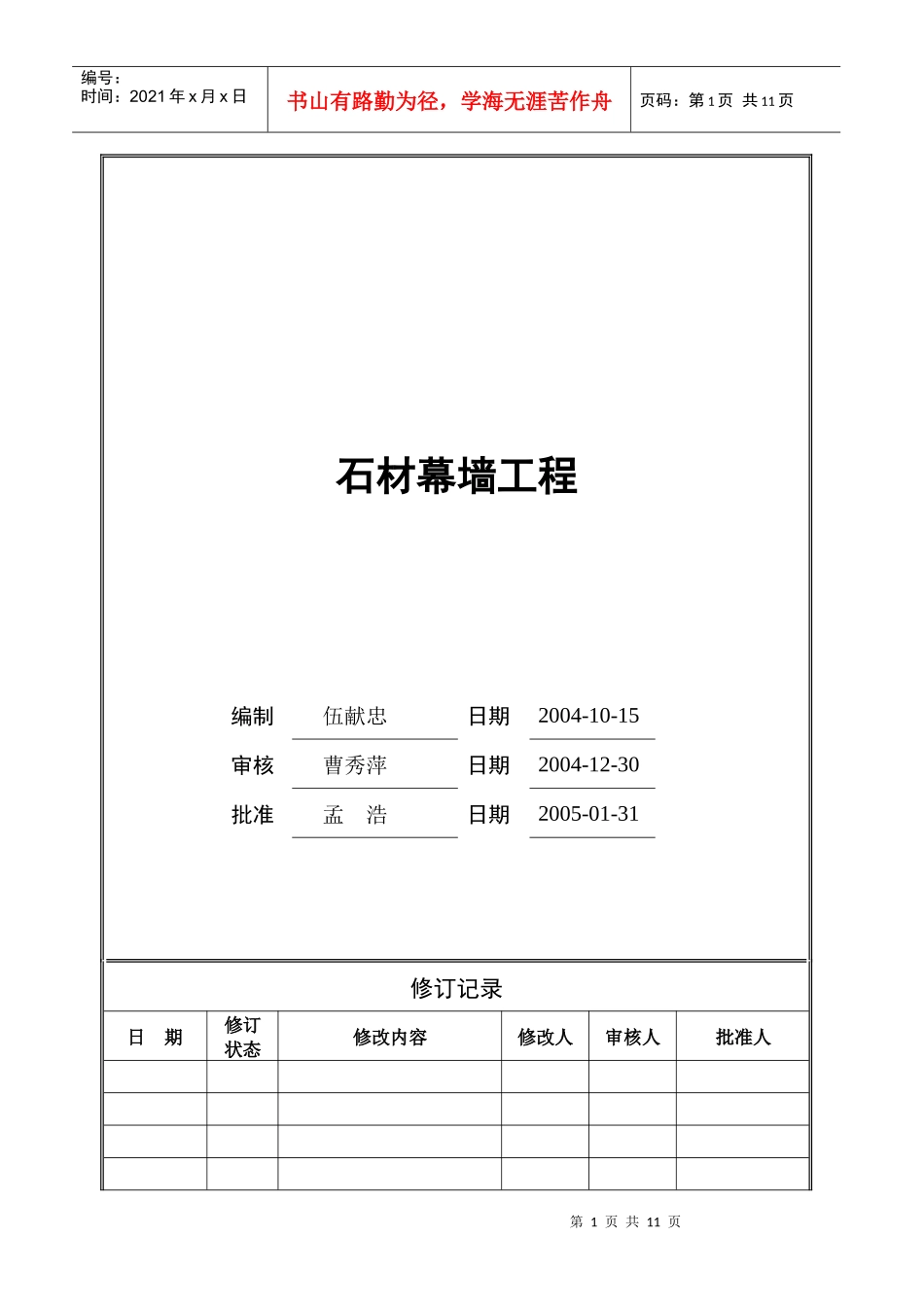

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页石材幕墙工程编制伍献忠日期2004-10-15审核曹秀萍日期2004-12-30批准孟浩日期2005-01-31修订记录日期修订状态修改内容修改人审核人批准人第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页参加讨论认定人员：胡纯、陆术东、陶程才、冯兆臣、蒋朝晖、伍献忠、范宇、曹秀萍、周明志石材幕墙工程1、适用范围本技术要求适用于万科深圳区域所有内外墙石材幕墙的制安工程招投标及现场施工指导。2、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程施工及验收规范》（GB50210-2001）《金属与石材幕墙工程技术规范》（JGJ133-2001）《玻璃幕墙工程技术规范》（JGJ102－2003）《天然石材产品放射性防护分类控制标准》（JC518－）广东省安装工程施工技术操作规程结构要求及装饰要求详附件图纸2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。2.3承包商所选择的石材幕墙施工工艺，如涉及施工专利，承包商应提出书面声明，使用专利涉及的所有费用一并计入投标报价中，我司不另行承担其他费用及责任。3、材料及配件要求3.1石材第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.1.1石材选材：幕墙石材材质为火成岩（划线部分需填充，余同），石材吸水率应小于0.8％，厚度为≥35mm，产地为，等级为优等品，详见样板。方案A：用于室内的石材幕墙，石材可选用天然大理石或天然花岗石、青石板。方案B：用于室外的石材幕墙，石材选用天然花岗石或青石板。石材选材其密度、吸水率、面板最小厚度、强度设计值应满足下表要求：石材的密度要求：石材种类花岗岩大理石石灰岩砂岩ΡG（g/cm3）≥2.5≥2.6≥2.1≥2.4备注：ΡG（g/cm3）为体积密度，通常体积密度大的石材，材质致密，强度高且耐久性好；体积密度ΡG（g/cm3）低于2.1g/cm3的石材为低密度，体积密度ΡG（g/cm3）＝2.1－2.5g/cm3的石材为中密度，体积密度ΡG（g/cm3）大于等于2.5g/cm3的石材为高密度。用于幕墙的石材，其密度应满足上表的要求。石材吸水率要求：用于幕墙的石材，其吸水率不宜超过下表的限值：石材种类花岗岩大理石石灰岩砂岩吸水率限值0.8％0.8％4％5％石材的最小厚度和尺寸要求：石材的最小厚度tmin应符合下表的要求，非花岗岩类石材面板的面积不宜大于1.0m2，支承跨度不宜大于1.2m，可以采用背面连接方式减少支承点间的跨度。石材种类花岗岩其他石材fm(N/mm2)≥10.0≥10.04.0≤fm＜10.0tmin(mm)253540备注：1、火烧岩石面板和天然粗糙面的石材面板，其实际厚度应比计算承载力所用的厚度大3mm。2、一般情况下石材面板厚度的公差可取为±2mm；当幕墙高度较大或抗震设防烈度为8度时，厚度允许公差为＋2mm，不允许负公差。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页石材面板的强度设计值要求：石材面板的弯曲强度设计值f1和剪切强度设计值f2可按下表取用。石材种类花岗岩其他石材弯曲强度试验平均值fm(N/mm2)≥10.0≥10.04.0≤fm＜10.0总安全系数3.03.54.0f1fm/2.15fm/2.50fm/2.86f2fm/4.30fm/5.00fm/5.72石材品种的选择以设计要求为准。3.1.2石材材质要求：根据设计要求选择优质国产或进口石材，等级为优等品；同一品种的石材不能有明显的色差，不能有裂纹、裂理、节理、方解石脉或影响坚固性的伤痕；板材不得有缺棱、缺角、色斑、色线、坑窝、污染等质量缺陷。3.2预埋件及配件、挂件要求3.2.1预埋件：根据设计要求选择相应的连接构件；使用钢板预埋件时，钢板及锚筋必须进行热镀锌防锈处理；对后补的连接件，必须采用结构胶植入化学螺栓或不锈钢螺栓，再连接（焊接）热镀锌钢板并连接（焊接）牢固。膨胀螺栓必须采用奥氏体不锈钢膨胀螺栓。钢材材质均为Q235...
