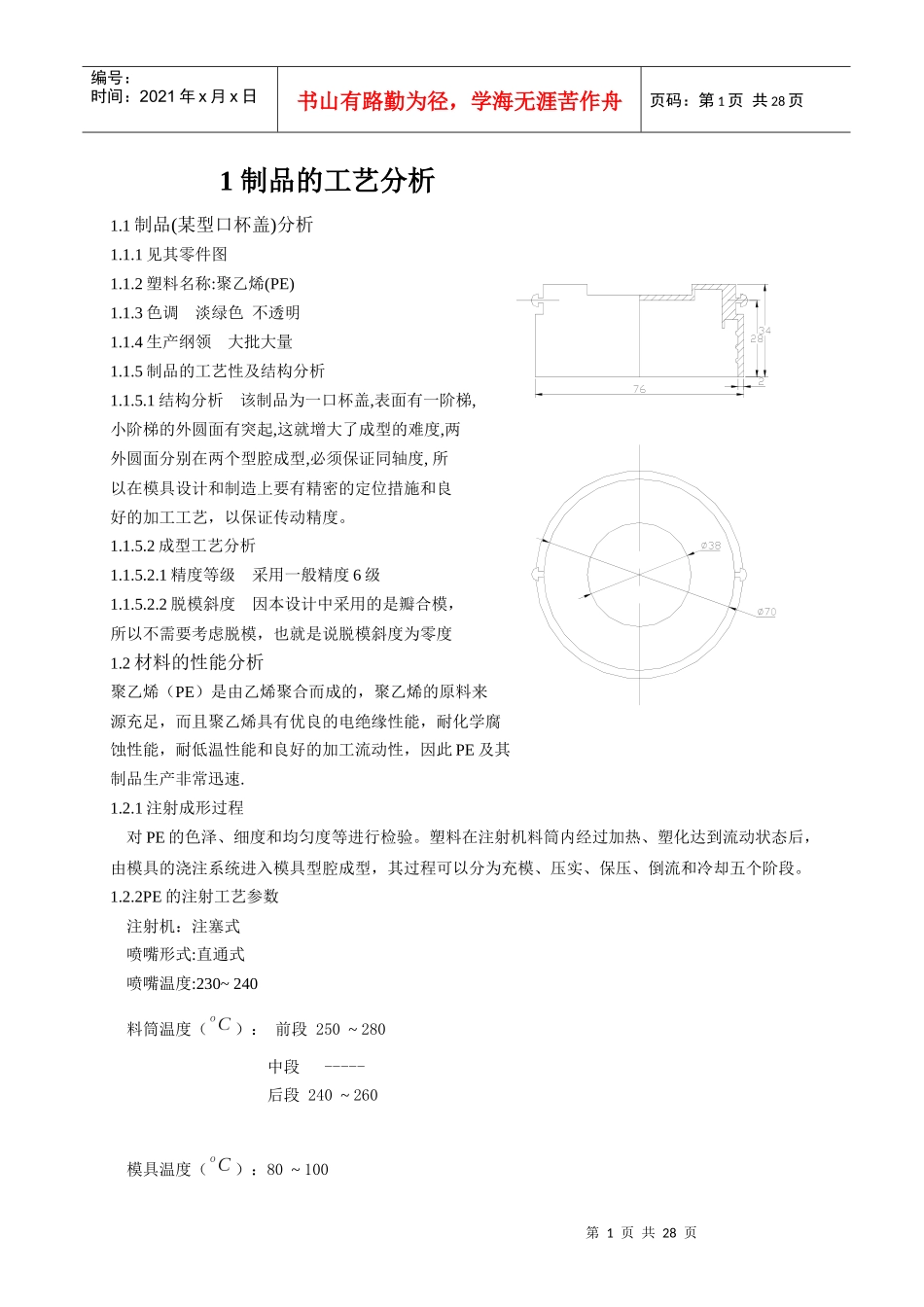

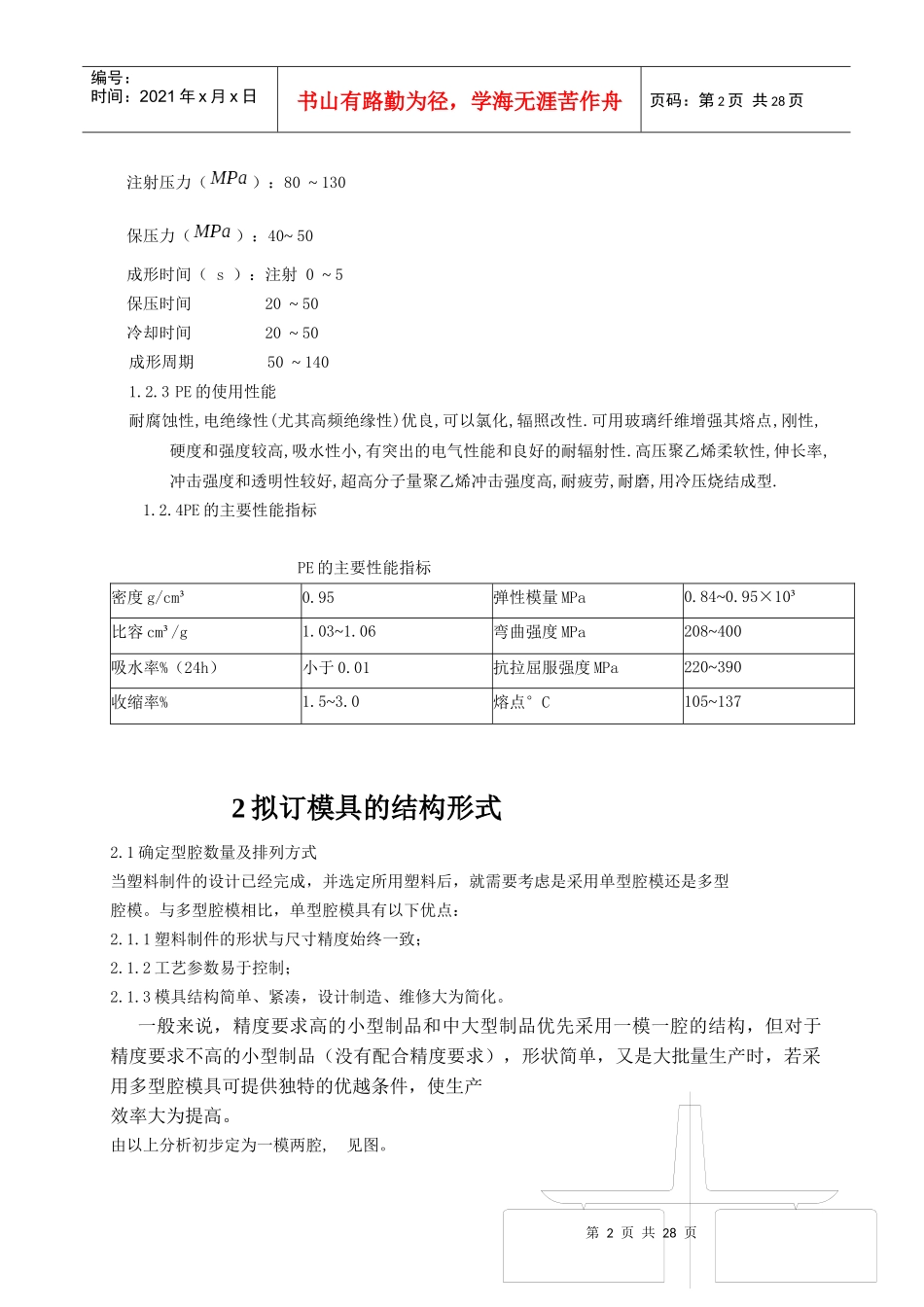

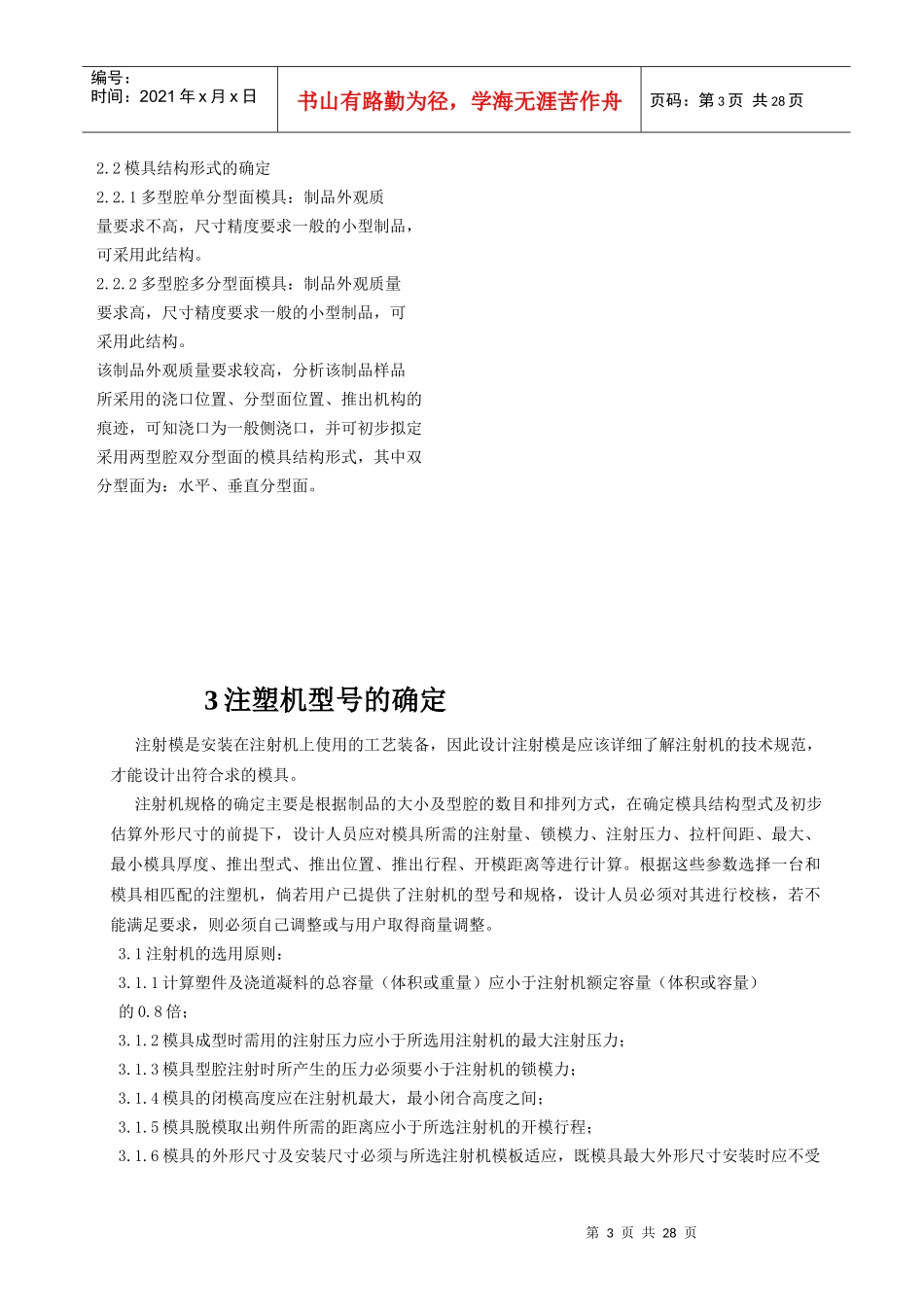

第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页1制品的工艺分析1.1制品(某型口杯盖)分析1.1.1见其零件图1.1.2塑料名称:聚乙烯(PE)1.1.3色调淡绿色不透明1.1.4生产纲领大批大量1.1.5制品的工艺性及结构分析1.1.5.1结构分析该制品为一口杯盖,表面有一阶梯,小阶梯的外圆面有突起,这就增大了成型的难度,两外圆面分别在两个型腔成型,必须保证同轴度,所以在模具设计和制造上要有精密的定位措施和良好的加工工艺,以保证传动精度。1.1.5.2成型工艺分析1.1.5.2.1精度等级采用一般精度6级1.1.5.2.2脱模斜度因本设计中采用的是瓣合模,所以不需要考虑脱模,也就是说脱模斜度为零度1.2材料的性能分析聚乙烯(PE)是由乙烯聚合而成的,聚乙烯的原料来源充足,而且聚乙烯具有优良的电绝缘性能,耐化学腐蚀性能,耐低温性能和良好的加工流动性,因此PE及其制品生产非常迅速.1.2.1注射成形过程对PE的色泽、细度和均匀度等进行检验。塑料在注射机料筒内经过加热、塑化达到流动状态后,由模具的浇注系统进入模具型腔成型,其过程可以分为充模、压实、保压、倒流和冷却五个阶段。1.2.2PE的注射工艺参数注射机:注塞式喷嘴形式:直通式喷嘴温度:230~240料筒温度():前段250~280中段-----后段240~260模具温度():80~100第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页注射压力():80~130保压力():40~50成形时间(s):注射0~5保压时间20~50冷却时间20~50成形周期50~1401.2.3PE的使用性能耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性.可用玻璃纤维增强其熔点,刚性,硬度和强度较高,吸水性小,有突出的电气性能和良好的耐辐射性.高压聚乙烯柔软性,伸长率,冲击强度和透明性较好,超高分子量聚乙烯冲击强度高,耐疲劳,耐磨,用冷压烧结成型.1.2.4PE的主要性能指标PE的主要性能指标密度g/cm³0.95弹性模量MPa0.84~0.95×10³比容cm³/g1.03~1.06弯曲强度MPa208~400吸水率%(24h)小于0.01抗拉屈服强度MPa220~390收缩率%1.5~3.0熔点°C105~1372拟订模具的结构形式2.1确定型腔数量及排列方式当塑料制件的设计已经完成,并选定所用塑料后,就需要考虑是采用单型腔模还是多型腔模。与多型腔模相比,单型腔模具有以下优点:2.1.1塑料制件的形状与尺寸精度始终一致;2.1.2工艺参数易于控制;2.1.3模具结构简单、紧凑,设计制造、维修大为简化。一般来说,精度要求高的小型制品和中大型制品优先采用一模一腔的结构,但对于精度要求不高的小型制品(没有配合精度要求),形状简单,又是大批量生产时,若采用多型腔模具可提供独特的优越条件,使生产效率大为提高。由以上分析初步定为一模两腔,见图。第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页2.2模具结构形式的确定2.2.1多型腔单分型面模具:制品外观质量要求不高,尺寸精度要求一般的小型制品,可采用此结构。2.2.2多型腔多分型面模具:制品外观质量要求高,尺寸精度要求一般的小型制品,可采用此结构。该制品外观质量要求较高,分析该制品样品所采用的浇口位置、分型面位置、推出机构的痕迹,可知浇口为一般侧浇口,并可初步拟定采用两型腔双分型面的模具结构形式,其中双分型面为:水平、垂直分型面。3注塑机型号的确定注射模是安装在注射机上使用的工艺装备,因此设计注射模是应该详细了解注射机的技术规范,才能设计出符合求的模具。注射机规格的确定主要是根据制品的大小及型腔的数目和排列方式,在确定模具结构型式及初步估算外形尺寸的前提下,设计人员应对模具所需的注射量、锁模力、注射压力、拉杆间距、最大、最小模具厚度、推出型式、推出位置、推出行程、开模距离等进行计算。根据这些参数选择一台和模具相匹配的注塑机,倘若用户已提供了注射机的型号和规格,设计人员必须对其进行校核,若不能满足要求,则必须自己调整或与用户取得商量调整。3.1注射机的选用原则:3.1.1计算塑件及浇道凝料的总容量(体积或重量)应小于注射机额定容量(体积或容量)的0.8倍;3.1.2模具成型时需用的注...
