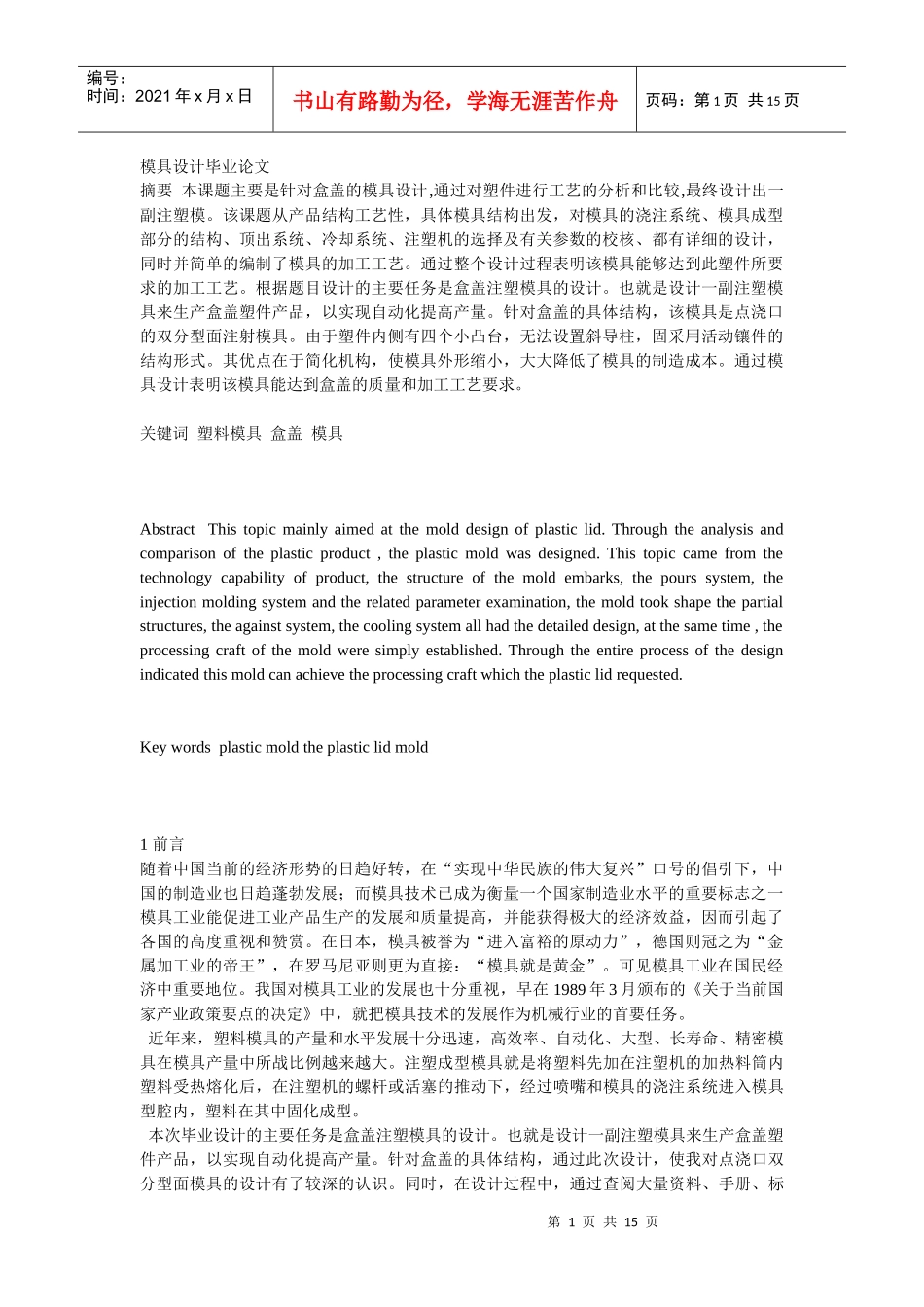

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页模具设计毕业论文摘要本课题主要是针对盒盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是盒盖注塑模具的设计。也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。针对盒盖的具体结构，该模具是点浇口的双分型面注射模具。由于塑件内侧有四个小凸台，无法设置斜导柱，固采用活动镶件的结构形式。其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。通过模具设计表明该模具能达到盒盖的质量和加工工艺要求。关键词塑料模具盒盖模具AbstractThistopicmainlyaimedatthemolddesignofplasticlid.Throughtheanalysisandcomparisonoftheplasticproduct,theplasticmoldwasdesigned.Thistopiccamefromthetechnologycapabilityofproduct,thestructureofthemoldembarks,thepourssystem,theinjectionmoldingsystemandtherelatedparameterexamination,themoldtookshapethepartialstructures,theagainstsystem,thecoolingsystemallhadthedetaileddesign,atthesametime,theprocessingcraftofthemoldweresimplyestablished.Throughtheentireprocessofthedesignindicatedthismoldcanachievetheprocessingcraftwhichtheplasticlidrequested.Keywordsplasticmoldtheplasticlidmold1前言随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。在日本，模具被誉为“进入富裕的原动力”，德国则冠之为“金属加工业的帝王”，在罗马尼亚则更为直接：“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视，早在1989年3月颁布的《关于当前国家产业政策要点的决定》中，就把模具技术的发展作为机械行业的首要任务。近年来，塑料模具的产量和水平发展十分迅速，高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔内，塑料在其中固化成型。本次毕业设计的主要任务是盒盖注塑模具的设计。也就是设计一副注塑模具来生产盒盖塑件产品，以实现自动化提高产量。针对盒盖的具体结构，通过此次设计，使我对点浇口双分型面模具的设计有了较深的认识。同时，在设计过程中，通过查阅大量资料、手册、标第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页准、期刊等，结合教材上的知识也对注塑模具的组成结构（成型零部件、浇注系统、导向部分、推出机构、排气系统、模温调节系统）有了系统的认识，拓宽了视野，丰富了知识为将来独立完成模具设计积累了一定的经验。2产品技术要求和工艺分析2.1产品技术要求2.1.1产品设计图产品设计图见图1、图2和图3。图1产品3D图俯视图图2产品3D图仰视图图3产品2D图2.1.2产品技术要求塑料零件的材料为PE(聚乙烯)乳白色，其表面要求无凹痕。此塑件上有三个尺寸有精度要求：零件上有多个尺寸有精度要求，分别是：68.2+0.75,5.2+0.28,66+0.52均为MT7级塑料精度，属于中等精度等级，在模具设计和制造过程中要严格保证这些尺寸的精度要求。其余尺寸均无精度要求为自由尺寸，可按MT10级精度查取公差值。2.2塑件的工艺分析2.2.1塑件结构工艺性：盒盖尺寸见图一、图二整体尺寸71mm×52mm外部由长方形体并到角形成，内部由一长方形腔但有四个宽度为1.2mm高1mm宽的长方形凸台构成，盒盖属于外部配件，表面精度要求较...
