服装CAD丝绸之路使用说明书VIP免费

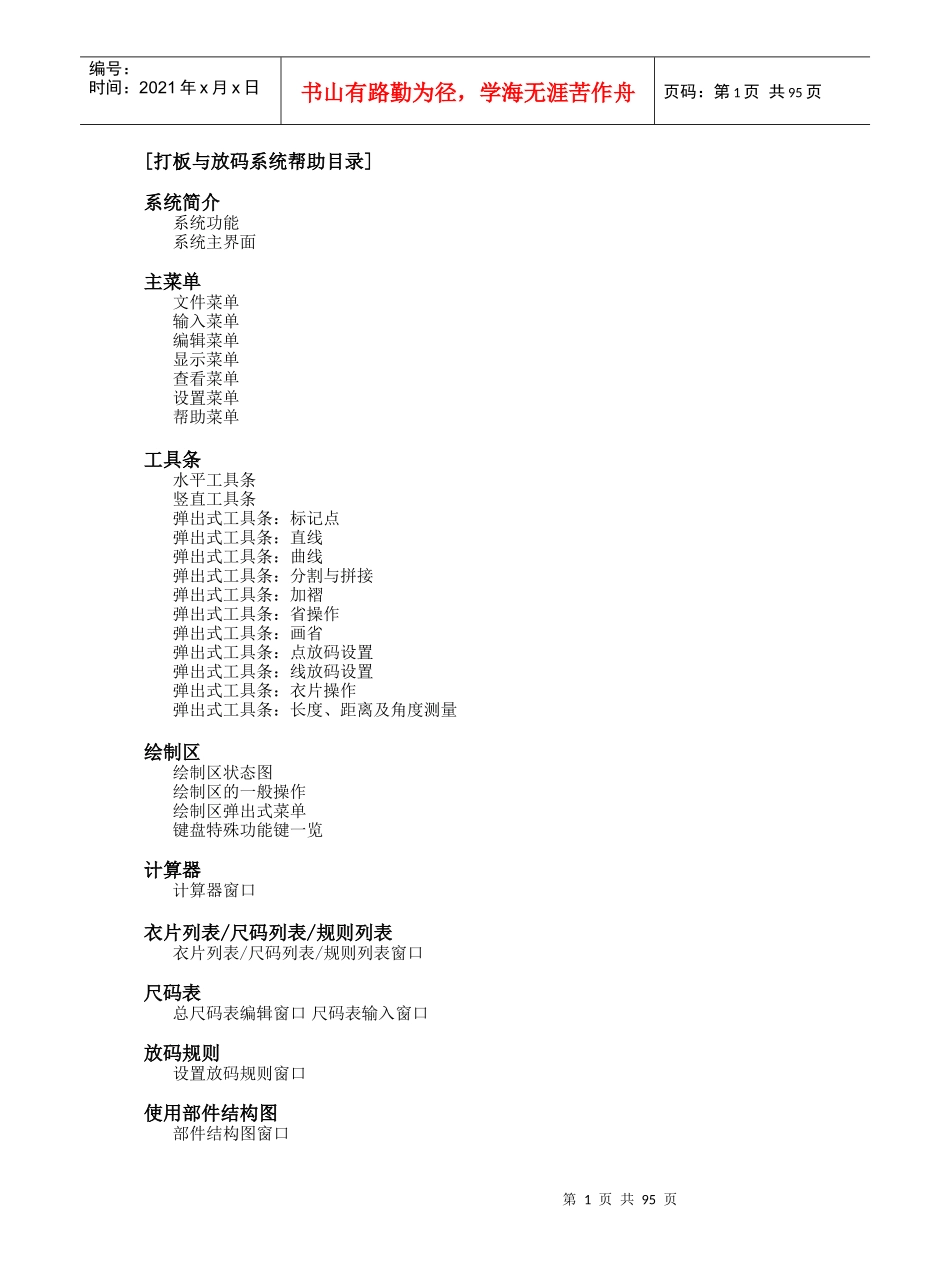

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页[打板与放码系统帮助目录]系统简介系统功能系统主界面主菜单文件菜单输入菜单编辑菜单显示菜单查看菜单设置菜单帮助菜单工具条水平工具条竖直工具条弹出式工具条：标记点弹出式工具条：直线弹出式工具条：曲线弹出式工具条：分割与拼接弹出式工具条：加褶弹出式工具条：省操作弹出式工具条：画省弹出式工具条：点放码设置弹出式工具条：线放码设置弹出式工具条：衣片操作弹出式工具条：长度、距离及角度测量绘制区绘制区状态图绘制区的一般操作绘制区弹出式菜单键盘特殊功能键一览计算器计算器窗口衣片列表/尺码列表/规则列表衣片列表/尺码列表/规则列表窗口尺码表总尺码表编辑窗口尺码表输入窗口放码规则设置放码规则窗口使用部件结构图部件结构图窗口第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页数字化仪输入数字化仪输入窗口曲线板曲线板窗口图片输入及处理图片输入及处理窗口图片窗图片窗[系统功能]打板与放码系统是服装设计软件的重要组成部分。使用本系统可以完成以下工作：1.建立服装尺寸表。2.从数字化仪上输入衣片。3.从扫描仪或数字相机得到的图片上输入衣片。4.使用系统提供的多种作图工具进行打板设计或对已有的板图进行修改。5.设置衣片的放码点和放码规则并进行放码。6.对衣片加缝边。[系统主界面]打板与放码系统主界面如下图所示：第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页[文件菜单命令]主菜单->文件文件菜单提供了以下命令：安全恢复打开自动备份的板图文件。新建建立一个新板图文件。打开从磁盘上打开一个现存的板图文件。保存保存当前打开的板图文件。另存为将当前板图以一个新文件名保存到磁盘上。从数据库打开从数据库中打开一个现存的板图文件。起名保存到数据库将当前板图以一个新名称保存到数据库中。登录/注销“xxx”登录到数据库或注销当前的用户登录。启动时登录设定启动打板与放码系统时是否登录到数据库。打印启动图纸输出程序进行打印或绘图操作。指定打印程序指定所使用的打印程序。服装设计信息管理器启动服装设计信息管理器。指定信息管理器程序指定所使用的服装设计信息管理器程序。传送通过电子邮件发送当前板图文件。打开最近使用过的板图命令列出最近使用过的板图文件以便快速打开。退出退出“打板与放码系统”。第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页[安全恢复命令]主菜单->文件->安全恢复用此命令打开系统自动备份的板图。注意：只有自动备份功能被选中时，系统才会定时更新自动备份的板图。如果在操作过程中很长时间没有存盘，而系统偏偏出现死机或掉电等意外情况，在下次进入本系统后，就可以使用本命令打开系统自动备份的板图，得到板图的一个较新的版本，减少损失。相关命令：系统参数设置命令所属命令组：文件菜单命令[新建命令]主菜单->文件->新建；CTRL+N；用此命令建立一个新板图。如果当前板图已经修改过且尚未保存，系统首先提示是否保存当前板图。回答“取消”不进入新建操作，继续原来的工作；回答“是”保存当前板图并进入新建操作；“否”放弃对当前板图的修改并进入新建操作。进入新建操作后，将弹出一个“尺码表输入窗口”，您可以选择一个已有的尺码表文件或根据将要打的板图的需要新建一个尺码表。有关尺码表的具体操作方法请参阅尺码表输入命令。成功完成尺码表输入后，绘制区即被清空，您可以用各种作图工具开始打板了。在打板过程中，您可以随时用尺码表输入命令查看或修改当前使用的尺码表。如果取消了尺码表的输入或输入了空的尺码表，系统将自动回到先前的板图而不建立新板图。您可用打开命令从磁盘上打开一个现存的板图文件；用从数据库打开命令从数据库中打开一个现存的板图文件。所属命令组：文件菜单命令、水平工具条[打开命令]主菜单->文件->打开；CTRL+O；用此命令打开一个以磁盘文件形式保存的板图。系统会弹出一个打开文件对话框，您通过此对...
