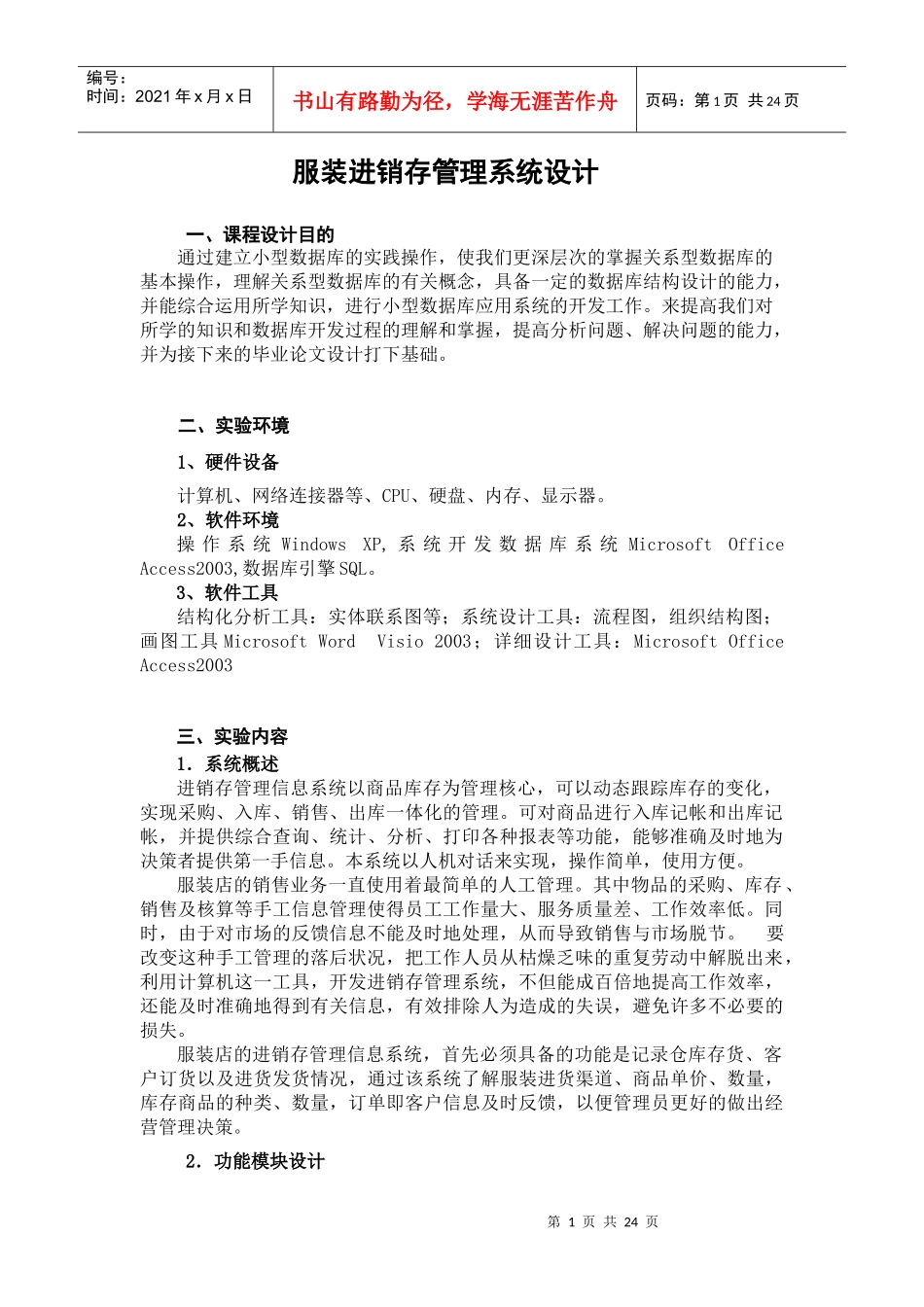

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页服装进销存管理系统设计一、课程设计目的通过建立小型数据库的实践操作，使我们更深层次的掌握关系型数据库的基本操作，理解关系型数据库的有关概念，具备一定的数据库结构设计的能力，并能综合运用所学知识，进行小型数据库应用系统的开发工作。来提高我们对所学的知识和数据库开发过程的理解和掌握，提高分析问题、解决问题的能力，并为接下来的毕业论文设计打下基础。二、实验环境1、硬件设备计算机、网络连接器等、CPU、硬盘、内存、显示器。2、软件环境操作系统WindowsXP,系统开发数据库系统MicrosoftOfficeAccess2003,数据库引擎SQL。3、软件工具结构化分析工具：实体联系图等；系统设计工具：流程图，组织结构图；画图工具MicrosoftWordVisio2003；详细设计工具：MicrosoftOfficeAccess2003三、实验内容1．系统概述进销存管理信息系统以商品库存为管理核心，可以动态跟踪库存的变化，实现采购、入库、销售、出库一体化的管理。可对商品进行入库记帐和出库记帐，并提供综合查询、统计、分析、打印各种报表等功能，能够准确及时地为决策者提供第一手信息。本系统以人机对话来实现，操作简单，使用方便。服装店的销售业务一直使用着最简单的人工管理。其中物品的采购、库存、销售及核算等手工信息管理使得员工工作量大、服务质量差、工作效率低。同时，由于对市场的反馈信息不能及时地处理，从而导致销售与市场脱节。要改变这种手工管理的落后状况，把工作人员从枯燥乏味的重复劳动中解脱出来，利用计算机这一工具，开发进销存管理系统，不但能成百倍地提高工作效率，还能及时准确地得到有关信息，有效排除人为造成的失误，避免许多不必要的损失。服装店的进销存管理信息系统，首先必须具备的功能是记录仓库存货、客户订货以及进货发货情况，通过该系统了解服装进货渠道、商品单价、数量，库存商品的种类、数量，订单即客户信息及时反馈，以便管理员更好的做出经营管理决策。2．功能模块设计第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页（1）结合现有服装公司进销存管理系统对系统功能模块进行设计，给出功能模块图如下所示：（2）系统主要功能定义：①产品进库：根据商品库存量和商品订货情况制订采购计划向系统及时添加产品进库，并修改该产品的库存量。②订单处理：用户经过查询商品信息，找到自己所需的商品通过所关联的账户进行订购，工作人员进行发货处理。主要包括向系统添加订单，查看产品的库存量和确认产品的发货信息。③信息查询：主要包括库存信息查询与产品信息查询，订单查询，客户信息查询，能够准确及时地为决策者提供第一手信息。④报表显示：方便用户查看系统数据库中的各产品、订单、客户的全部信息，从总体上了解系统的内部存储情况，主要包括订单报表显示、发货报表显示、库存报表显示。⑤退出系统四、数据库设计1．数据模型的设计(E-R)模型第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页针对服装进销存管理系统，通过对产品进货、订货、发货工作的过程、内容以及数据流程分析，设计如下所示的数据项和数据结构：（用E-R图表示如下）产品发货E-R图客户订货E-R产品进库E-R图全局E-R图根据各分E-R图合并整体E-R图，具体方法是将4个E-R图中相同的实体，进行合并，消除属性冲突、命名冲突、结构冲突之后得到总E-R如图5所示。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页2．基本数据表和联系的实现遵循E-R图向数据模型的转换规则，对该系统的E-R图进行转换，进行逻辑结构设计，得到本系统各实体与联系的关系模型（二维表）如下：表1产品表字段名数据类型是否可空索引产品号文本NOTNULL有（无重复）产品名称文本NOTNULL无月生产能力数字NOTNULL无第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页生产地点文本NOTNULL无单个利润货币NOTNULL无价格货币NOTNULL无...
