某高校图书馆工程结构设计VIP免费

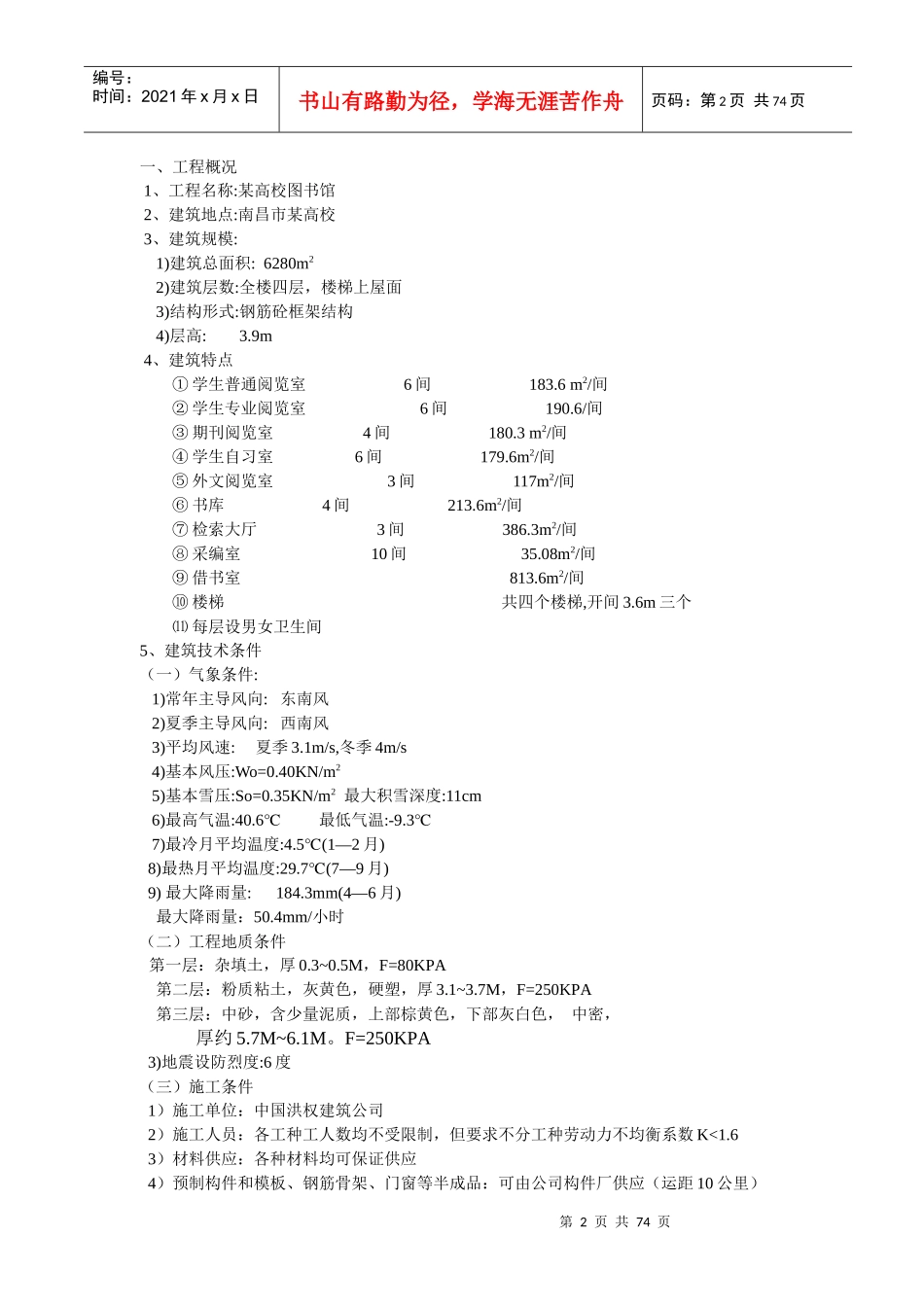

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页毕业设计（论文）计算书（结构部分设计）题目：某高校图书馆结构设计专业：工民建班级：04房建(1)班学号：00412136学生姓名：王立指导教师：刘在今老师第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页一、工程概况1、工程名称:某高校图书馆2、建筑地点:南昌市某高校3、建筑规模:1)建筑总面积:6280m22)建筑层数:全楼四层，楼梯上屋面3)结构形式:钢筋砼框架结构4)层高:3.9m4、建筑特点①学生普通阅览室6间183.6m2/间②学生专业阅览室6间190.6/间③期刊阅览室4间180.3m2/间④学生自习室6间179.6m2/间⑤外文阅览室3间117m2/间⑥书库4间213.6m2/间⑦检索大厅3间386.3m2/间⑧采编室10间35.08m2/间⑨借书室813.6m2/间⑩楼梯共四个楼梯,开间3.6m三个⑾每层设男女卫生间5、建筑技术条件（一）气象条件:1)常年主导风向:东南风2)夏季主导风向:西南风3)平均风速:夏季3.1m/s,冬季4m/s4)基本风压:Wo=0.40KN/m25)基本雪压:So=0.35KN/m2最大积雪深度:11cm6)最高气温:40.6℃最低气温:-9.3℃7)最冷月平均温度:4.5(1—2℃月)8)最热月平均温度:29.7(7—9℃月)9)最大降雨量:184.3mm(4—6月)最大降雨量：50.4mm/小时（二）工程地质条件第一层：杂填土，厚0.3~0.5M，F=80KPA第二层：粉质粘土，灰黄色，硬塑，厚3.1~3.7M，F=250KPA第三层：中砂，含少量泥质，上部棕黄色，下部灰白色，中密，厚约5.7M~6.1M。F=250KPA3)地震设防烈度:6度（三）施工条件1）施工单位：中国洪权建筑公司2）施工人员：各工种工人数均不受限制，但要求不分工种劳动力不均衡系数K<1.63）材料供应：各种材料均可保证供应4）预制构件和模板、钢筋骨架、门窗等半成品：可由公司构件厂供应（运距10公里）第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页5）机械设备：除大吊装机械外，施工单位均能解决。6）施工用水、电：由建设单位保证供应，路边即有水源、电源。7）施工道路：Ⅱ级公路8）施工工期：2008年5月1日－10月15日，共178天6、结构设计依据：《房屋建筑学》教材，建筑设计资料集1、2、3册，江西省建筑标准图集，《图书馆建设设计规范》，其他有关设计规范及总图，混凝土结构设计规范GB50007-2002，建筑结构荷载规范GB50009-2001，建筑地基基础设计规范GB50007-2002，混凝土结构学（上、下册），多层与高层建筑结构设计，现用建筑施工教材，建筑施工手册—（上、中册），中国建筑工业出版社，建筑工程预算定额（省标），劳动定额手册由于在进行结构方案设计时要考虑结构型式、结构体系、结构布置是否满足安全经济、方便施工等方面的原因，特作如下设计说明：7.结构选型.1）结构型式包括：混合结构框架结构部分混合部分框架混合结构施工简单，造价低，用钢量少，但整体性差，难满足高层大跨度的要求。框架结构整体性好，能满足大空间要求，耐久性好，缺点是造价高，结构要求整体性好，大空间比较的多，因此选用框架结构，框架结构包括：装配式框架，装配整体式框架，现浇式框架，装配式框架可节省模板，周期短，节点用钢量大。装配整体式框架，节点简单，工期长，用钢量和焊接少，整体性好，工序多。现浇式框架，整体性和抗震性好，模板多工期长，本工程采用先浇式框架，可保证框架和整体性2）结构体系有框架，筒体，剪力墙联合结构框架结构的特点是整体性好，满足大空间，耐久性好，筒体的特点是承受竖向荷载和侧向力痛体结构占地面积小，可在地面留下较大的空间，以满足绿化，交通，保护既有建筑物等规划要求，造型新颖美观，具有很好的艺术效果，并且建筑采光好，视野开阔，而剪力墙联合结构既能形成较大的自由灵活的使用空间，剪力墙则可提供很大的抗侧刚度，减少结构在风荷载或侧向地震作用下的侧向位移，有利于提高结构的抗震能力，广泛用于办公室，旅馆综合考虑以上结构体系的特点，根据本地地形，抗震等级，以及经济方面，本工程选用框架体系3）承重方式有：横向框架承重，纵向框架承重，纵横向框架混合承重横向框架往往跨数少...
