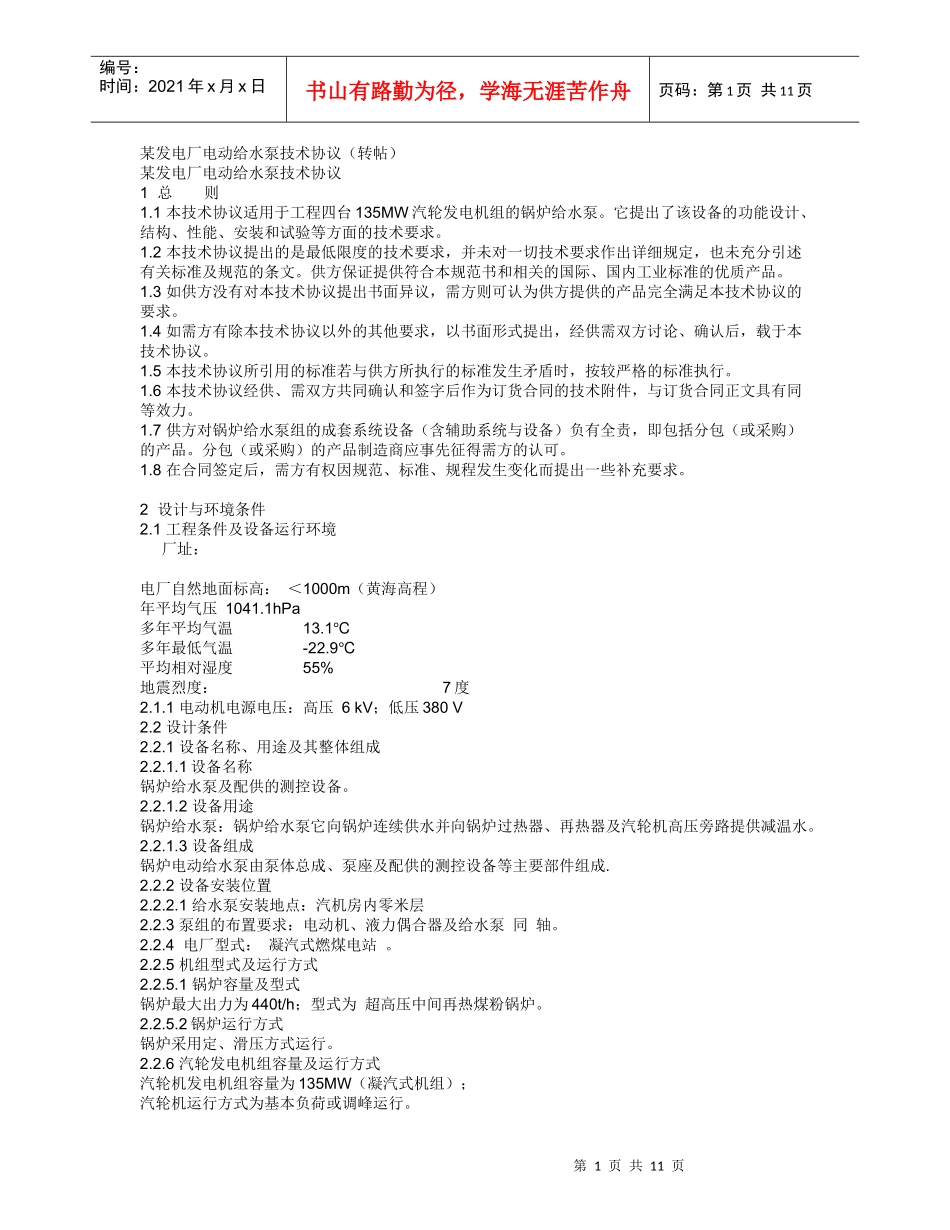

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页某发电厂电动给水泵技术协议（转帖）某发电厂电动给水泵技术协议1总则1.1本技术协议适用于工程四台135MW汽轮发电机组的锅炉给水泵。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。供方保证提供符合本规范书和相关的国际、国内工业标准的优质产品。1.3如供方没有对本技术协议提出书面异议，需方则可认为供方提供的产品完全满足本技术协议的要求。1.4如需方有除本技术协议以外的其他要求，以书面形式提出，经供需双方讨论、确认后，载于本技术协议。1.5本技术协议所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。1.6本技术协议经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.7供方对锅炉给水泵组的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。1.8在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求。2设计与环境条件2.1工程条件及设备运行环境厂址：电厂自然地面标高：＜1000m（黄海高程）年平均气压1041.1hPa多年平均气温13.1℃多年最低气温-22.9℃平均相对湿度55%地震烈度：7度2.1.1电动机电源电压：高压6kV；低压380V2.2设计条件2.2.1设备名称、用途及其整体组成2.2.1.1设备名称锅炉给水泵及配供的测控设备。2.2.1.2设备用途锅炉给水泵：锅炉给水泵它向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路提供减温水。2.2.1.3设备组成锅炉电动给水泵由泵体总成、泵座及配供的测控设备等主要部件组成.2.2.2设备安装位置2.2.2.1给水泵安装地点：汽机房内零米层2.2.3泵组的布置要求：电动机、液力偶合器及给水泵同轴。2.2.4电厂型式：凝汽式燃煤电站。2.2.5机组型式及运行方式2.2.5.1锅炉容量及型式锅炉最大出力为440t/h；型式为超高压中间再热煤粉锅炉。2.2.5.2锅炉运行方式锅炉采用定、滑压方式运行。2.2.6汽轮发电机组容量及运行方式汽轮机发电机组容量为135MW（凝汽式机组）；汽轮机运行方式为基本负荷或调峰运行。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.2.7给水泵配置每台机组配置100%容量的电动调速型给水泵组2台，两台电动给水泵组互为备用。本期工程共装设8台电动给水泵组。2.2.8除氧器条件2.2.8.1除氧器运行方式：滑压运行。2.2.8.2除氧器运行参数额定工况压力：0.725Mpa(a)，温度:368.2最大进汽工况：0.778Mpa(a)，温度:367.8除氧水箱中心标高：20.0m滑压运行时的参数取决于汽轮机的负荷。2.2.9给水泵入口介质：锅炉给水2.2.10给水泵的运行方式2.2.10.1在机组正常运行工况下，给水泵组调速运行时，能满足汽机低负荷至最大负荷给水参数的要求。2.2.10.2两台电动给水泵组能做到互为热备用。2.2.10.3在机组启动状态下，给水泵组调速运行时，通过30%容量给水调节阀能满足启动状态下机组给水参数的要求。3设备规范3.1电动主给水泵：序号名称单位额定工况最大连续工况字串51进口流量(未考虑轴封漏水)t/h4795142出口流量(未考虑轴封漏水)t/h4494843扬程mH2O185018504汽蚀余量(必需)Mpa55.55泵效率%≥80≥806抽头压力Mpa7.07.07抽头流量t/h30308进口水温度℃164.3167.19转速r/min4580470010密封及冷却水质凝结水凝结水11密封及冷却水温℃≦5050≦12密封及冷却水压Mpa(a)～1.6～1.63.2电动给水泵前置泵(无)：3.3水泵接管方位泵名称进口方位出口方位抽头方位接口编号/图号给水泵垂直向上垂直向上与垂直成30度角向上4技术要求供方所提供的给水泵组技术先进，经济合理，成熟可靠的产品，并具有较高的灵活性，既能够满足主机运行方式的需要，也能适应启停与变负荷的要求。4.1给水泵的特性曲线4.1.1给水泵组的流量与扬程的关系曲线是无驼峰的运行稳定曲线，从额定流量到零流量的扬程是稳定上升的，其扬程升高值不超过额定流量时扬程的20%...
