模具材料选择原则与模具设计VIP免费

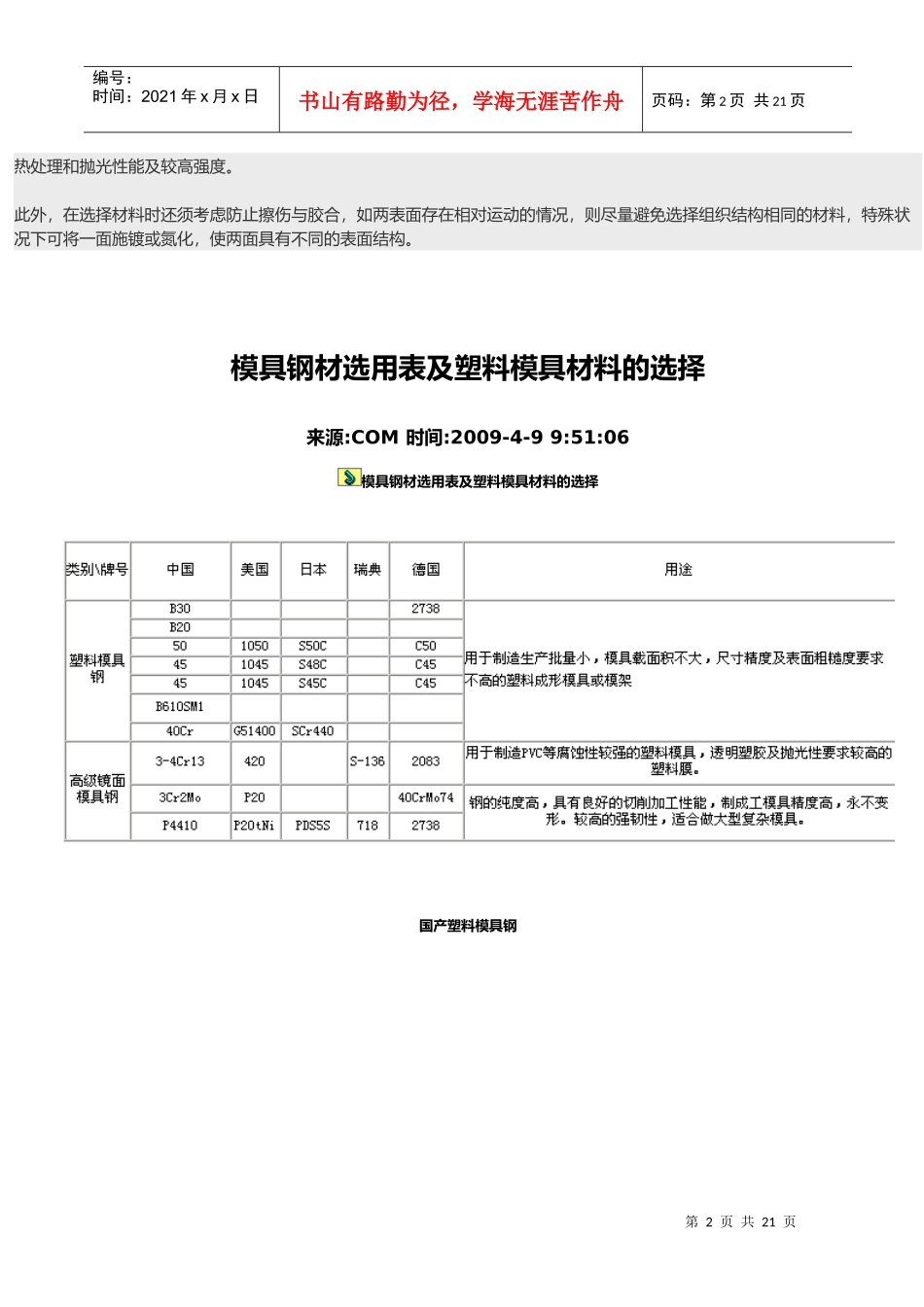

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页塑料模具材料的选择目前，塑料制品日益广泛地应用于日常生活，其中注射成型技术约占80％。注射成型因其一次成型、尺寸精确、可带嵌件、生产率高、易于实现现代化、后加工量少等特点广泛应用于汽车、建筑、家用电器、食品、医药等诸多领域。塑料模具的选用，对于塑料工业生产能否收到好的经济效益非常关键，因此，模具设计者了解模具材料的基本要求和选择恰当的材料相当必要。塑料模具的工作条件与冷冲模不同，一般须在150°C-200°C下进行工作，除了受到一定压力作用外，还要承受温度影响。现根据塑料成型模具使用条件、加工方法的不同将塑料模具用钢的基本性能要求大致归纳如下：1．足够的表面硬度和耐磨性塑料模的硬度通常在50-60HRC以下，经过热处理的模具应有足够的表面硬度，以保证模具有足够的刚度。模具在工作中由于塑料的填充和流动要承受较大的压应力和摩擦力，要求模具保持形状的精度和尺寸精度的稳定性，保证模具有足够的使用寿命。模具的耐磨性取决于钢材的化学成分和热处理硬度，因此提高模具的硬度有利于提高其耐磨性。2．优良的切削加工性大多数塑料成型模具，除EMD加工外还需进行一定的切削加工和钳工修配。为延长切削刀具的使用寿命，提高切削性能，减少表面粗糙度，塑料模具用钢的硬度必须适当。3．良好的抛光性能高品质的塑料制品，要求型腔表面的粗糙度值小。例如，注塑模型腔表面粗糙度值要求小于Ra0.1～0.25的水平，光学面则要求Ra<0.01nm，型腔须进行抛光，减小表面粗糙度值。为此选用的钢材要求材料杂质少、组织微细均一、无纤维方向性、抛光时不应出现麻点或桔皮状缺陷。4．良好的热稳定性塑料注射模的零件形状往往比较复杂，淬火后难以加工，因此应尽量选用具有良好的热稳定性的，当模具成型加工经热处理后因线膨胀系数小，热处理变形小，温度差异引起的尺寸变化率小，金相组织和模具尺寸稳定，可减少或不再进行加工，即可保证模具尺寸精度和表面粗糙度要求。45、50牌号的碳素钢具有一定的强度与耐磨性，经调质处理后多用于模架材料。高碳工具钢、低合金工具钢经过热处理后具有较高的强度和耐磨性，多用于成型零件。但高碳工具钢因其热处理变形大，仅适用于制造尺寸小、形状简单的成型零件。随着塑料工业的发展，塑料制品的复杂性、精度等要求愈来愈高，对模具材料也提出更高要求。对于制造复杂、精密和耐腐蚀性的塑料模，可采用预硬钢（如PMS）、耐蚀钢（如PCR）和低碳马氏体时效钢（如18Ni-250），均具有较好的切削加工、第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页热处理和抛光性能及较高强度。此外，在选择材料时还须考虑防止擦伤与胶合，如两表面存在相对运动的情况，则尽量避免选择组织结构相同的材料，特殊状况下可将一面施镀或氮化，使两面具有不同的表面结构。模具钢材选用表及塑料模具材料的选择来源:COM时间:2009-4-99:51:06模具钢材选用表及塑料模具材料的选择国产塑料模具钢第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页一般把模具按使用寿命的长短分五级，一级在百万次以上，二级是50万----100万次，三级在30万-----50万次，四级在10万---30万次，五级在10万次以下，一级与二级模具都要求用可以热处理硬度在HRC50左右的钢材，否则易于磨损，注塑出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度的状态下有好的切削性能，当然还有其他方面的考虑。通常选用瑞典的8407，S136,美国的420,H13,欧洲的2316，2344，083，或日本的SKD61，DC53（原为五金模材料，特殊情况下使用。）一类的钢材。除此外，注塑的原料及其所增加的填料对选用刚才有很大的影响，尤其是玻璃纤维对模具的磨损大。有些塑胶料有酸腐蚀性，有些因添加了增强剂或其他改型剂，如玻璃纤维对模具的损伤大，选材时均要综合考虑。有强腐蚀性的塑胶一般选S136，2316，420一类钢材，弱腐蚀性的除选S136，2316，420外，还有SKD61，NAK80，PAK90，718M。强酸性的塑胶料...
