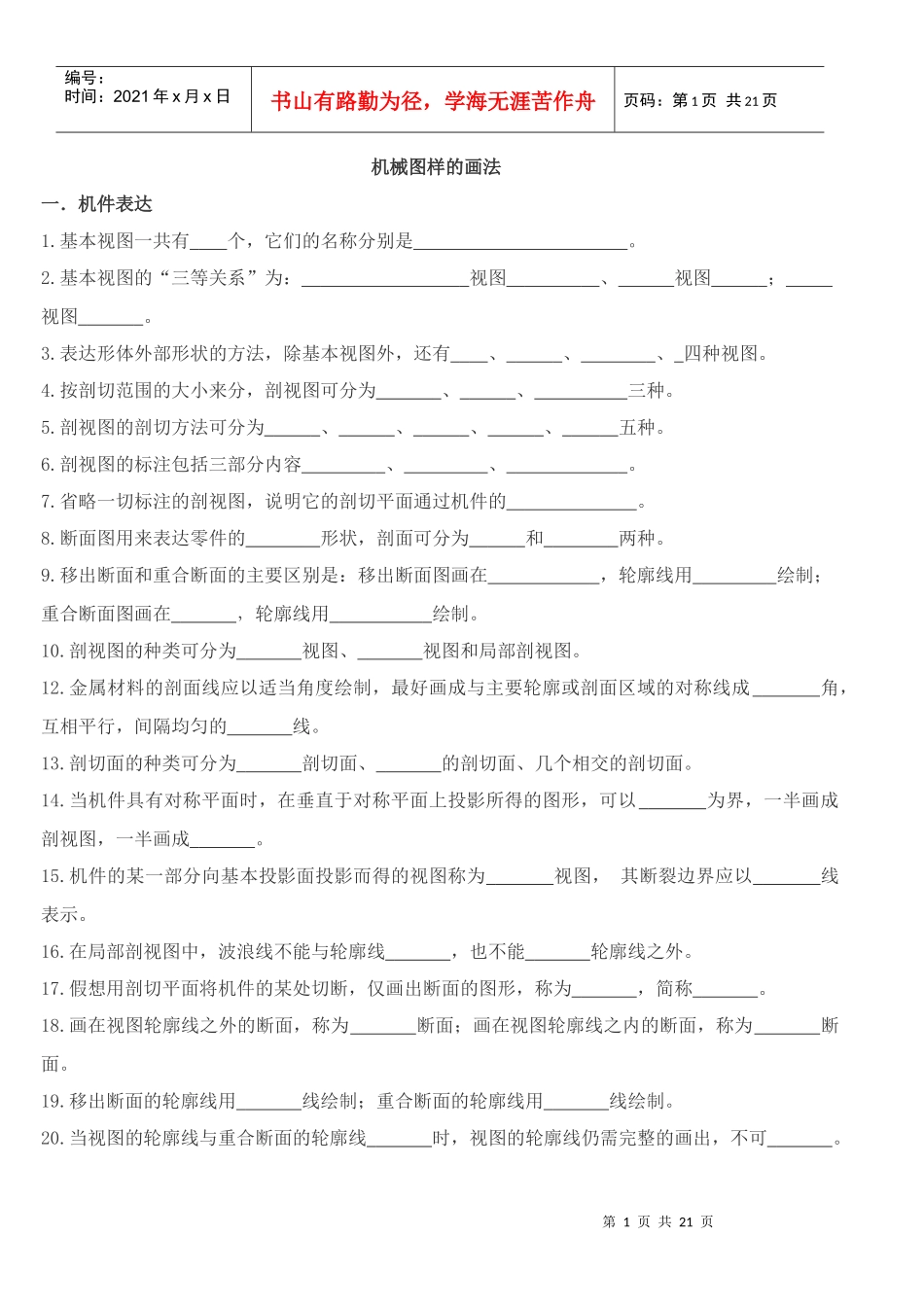

第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页机械图样的画法一.机件表达1
基本视图一共有个,它们的名称分别是
基本视图的“三等关系”为:视图、视图;视图
表达形体外部形状的方法,除基本视图外,还有、、、四种视图
按剖切范围的大小来分,剖视图可分为、、三种
剖视图的剖切方法可分为、、、、五种
剖视图的标注包括三部分内容、、
省略一切标注的剖视图,说明它的剖切平面通过机件的
断面图用来表达零件的形状,剖面可分为和两种
移出断面和重合断面的主要区别是:移出断面图画在,轮廓线用绘制;重合断面图画在,轮廓线用绘制
剖视图的种类可分为视图、视图和局部剖视图
金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成角,互相平行,间隔均匀的线
剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面
当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以为界,一半画成剖视图,一半画成
机件的某一部分向基本投影面投影而得的视图称为视图,其断裂边界应以线表示
在局部剖视图中,波浪线不能与轮廓线,也不能轮廓线之外

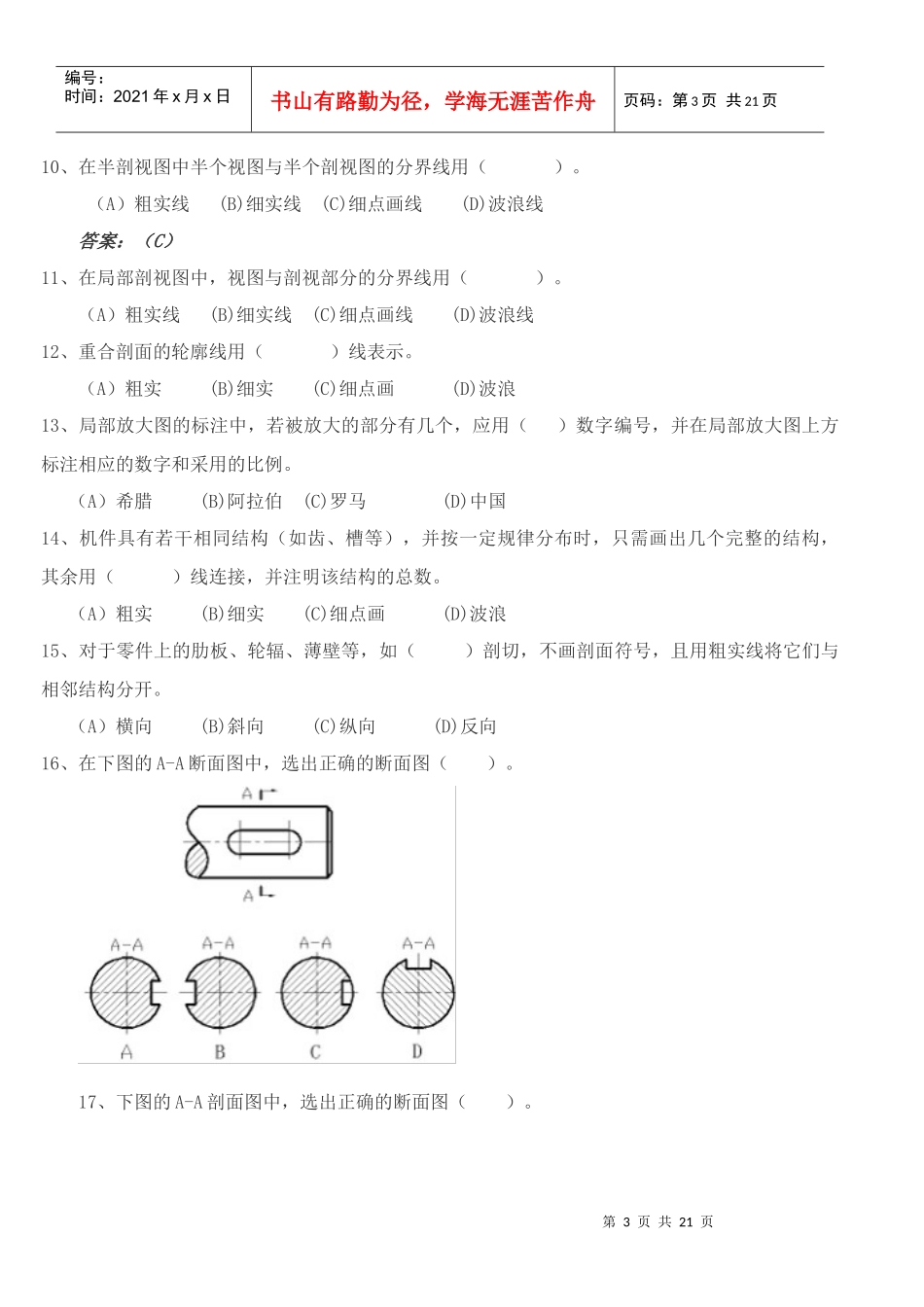

假想用剖切平面将机件的某处切断,仅画出断面的图形,称为,简称
画在视图轮廓线之外的断面,称为断面;画在视图轮廓线之内的断面,称为断面
移出断面的轮廓线用线绘制;重合断面的轮廓线用线绘制
当视图的轮廓线与重合断面的轮廓线时,视图的轮廓线仍需完整的画出,不可

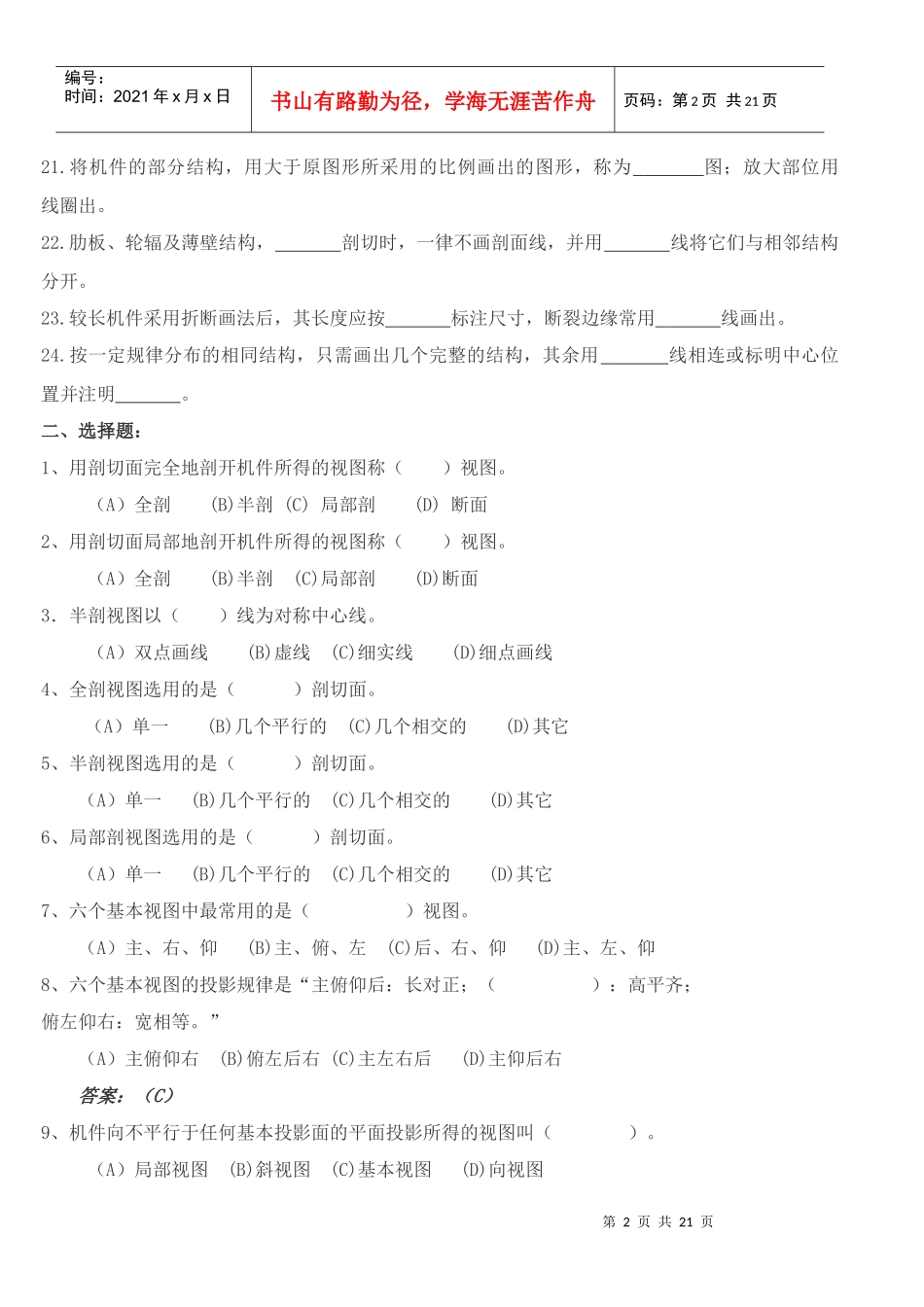

第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页21
将机件的部分结构,用大于原图形所采用的比例画出的图形,称为图;放大部位用线圈出
肋板、轮辐及薄壁结构,剖切时,一律不画剖面线,并用线将它们与相邻结构分开
